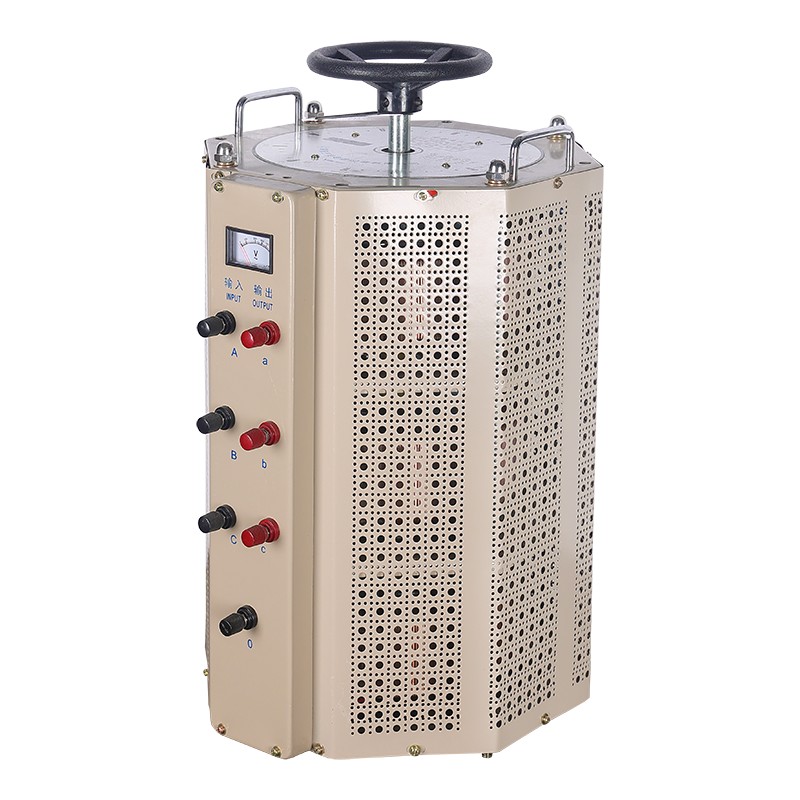

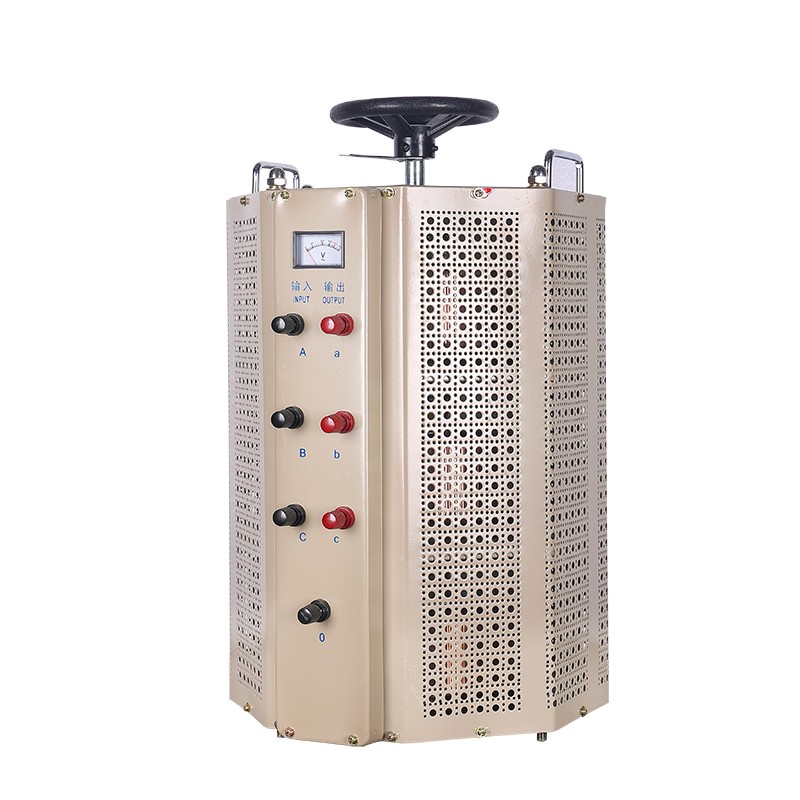

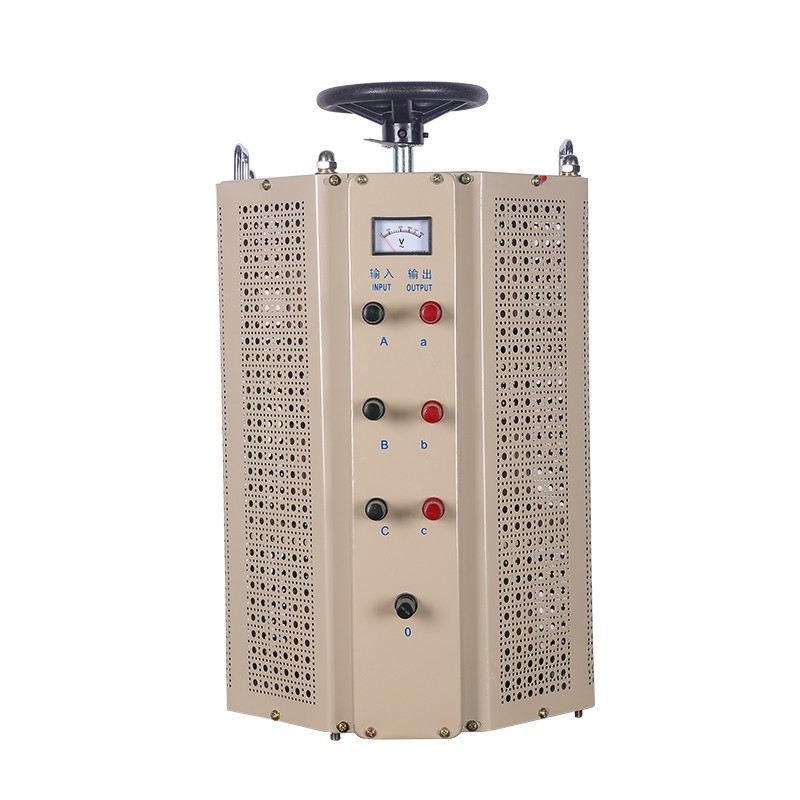

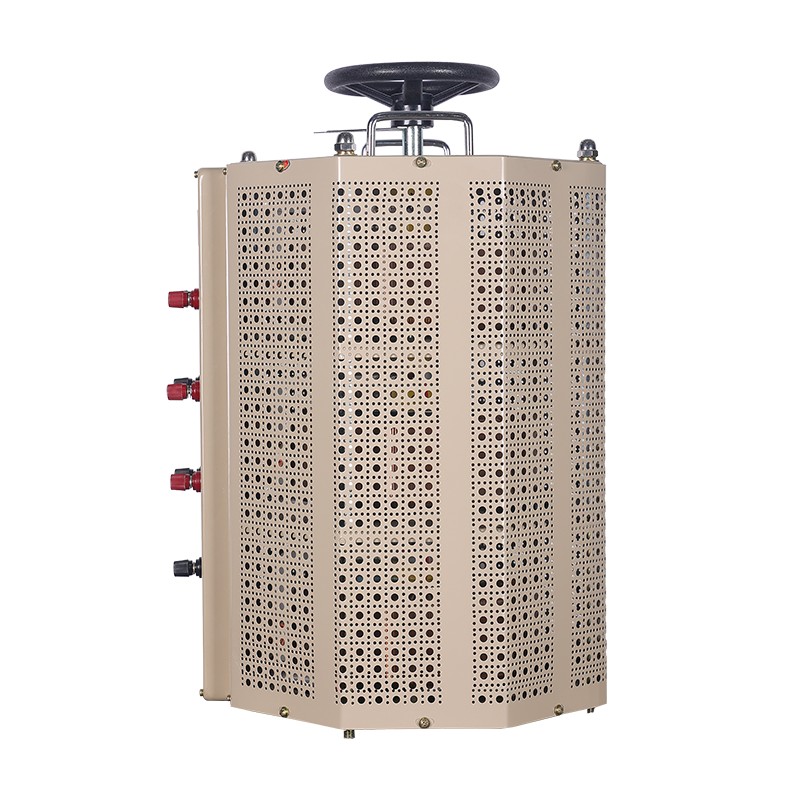

TSGC2 Érintkező típusú feszültségszabályozó

Professzionális gyártóként és szállítóként a Yibaling TSGC2 érintkező típusú feszültségszabályozója egy öncsatolt feszültségszabályozó transzformátor, hullámforma-torzításmentes, kis méretű, könnyű, nagy hatékonyságú, könnyű kezelhetőség és hosszú távú megbízhatóság.
Széles körben alkalmazható olyan iparágakban, mint a vegyipar, a kohászat, a műszergyártás, a mechanikai és elektromos gyártás, a könnyűipari gyártás és a tudományos kísérletek olyan célok elérése érdekében, mint a nagyfeszültség, a hőmérséklet-szabályozás, a sebességszabályozás, a fényszabályozás és a teljesítményszabályozás. És ez egy ideális AC feszültségszabályozó tápegység.

Alapanyag

A TSGC2 érintkező típusú szabályozó maganyag-kombinációja - speciális grafitkefék, finomra csiszolt és bevont rézgyűrűk, valamint hidegen hengerelt szilikon acéllemezek - alkotják a klasszikus kézi feszültségszabályozási architektúra három fizikai pillérét. Az egyes anyagok kiválasztása közvetlenül megfelel egy kulcsteljesítmény megvalósításának.

1. A mágneses áramkör alapja: hidegen hengerelt szilikon acéllemez mag

Ez nem egy közönséges szilícium acéllemez; ez egy kiváló minőségű hidegen hengerelt orientált szilícium acéllemez, tiszta veszteséggel (W/kg) és nagy mágneses permeabilitással (mint például a 30Q130 sorozat). Gyűrű alakúra van bélyegezve, majd lépcsőzetesen egymásra rakva alacsony mágneses ellenállást és alacsony örvényáram-veszteséggel rendelkező zárt mágneses áramkört képez. Ez biztosítja, hogy a szabályozási folyamat során magának a magnak az üresjárati veszteségét és felfűtését alacsony szinten szabályozzák, magas hatásfokú és csendes energiaátalakítási alapot biztosítva az egész készülék számára.

2. A vezető és csúszó mag: finomra csiszolt és bevont rézgyűrű és speciális grafitkefék

Ez a kulcsfontosságú súrlódási pár a sima, stabil és alacsony veszteségű feszültségszabályozás eléréséhez.
Réz gyűrű: A tekercs szabad része, mint csúszópálya, nem egyszerűen polírozott. Pontos esztergáláson és polírozáson kell átesni a tükörszerű felületminőség eléréséhez (Ra-érték általában ≤ 0,8 μm), majd ezüstbevonattal vagy vastag ónkezeléssel kell ellátni. A bevonat nemcsak csökkenti az érintkezési ellenállást és gátolja az oxidációt, hanem lágy jellege is jobban illeszkedik a keféhez, így szinte fokozatmentes, alacsony szikrafeszültség szabályozás érhető el.
Speciális grafitkefék: Ez nem egy közönséges szénkefe, hanem egy kompozit fémgrafit anyag, amelynek alapja nagy tisztaságú grafit és rézporral vagy ezüstporral impregnálva. Ez a formula biztosítja a kiváló önkenést (csökkenti a súrlódást és a kopást), a magas vezetőképességet (csökkenti az érintkezési nyomásesést és a hőveszteséget), valamint stabil súrlódási együtthatót. Keménységét és rugalmasságát kifejezetten úgy tervezték, hogy biztosítsa az érintkezési nyomást, miközben elkerüli a karcolásokat a rézgyűrűn.

3. A szerkezet, a vezetők és a szigetelés szinergiája

Tekercselő vezető: Használjon ≥ 99,95%-os tisztaságú elektrolitikus rézzománcozott huzalt, hogy biztosítsa az alacsony ellenállást és a nagy áramátviteli kapacitást.
Mechanikai támaszték: Használjon ≥ 1,5 mm vastagságú Q235 hidegen hengerelt acéllemezt, összehajtva és keretbe hegesztve, amely stabil mechanikai támasztást és tekercspozíciót biztosít.
Szigetelő rendszer: Használjon poliészter fóliát (PET), kukoricacsont-papírt vagy DMD szigetelőpapírt a tekercsrétegek és a talaj közötti megbízható szigeteléshez, általában B szintű (130°C) vagy magasabb szigetelési fokozattal az elektromos biztonság érdekében. Összefoglalva, a TSGC2 érintkező típusú szabályozó klasszikus kialakítása lényegében a hatékony mágneses áramkört (szilícium acéllemez), az ideális csúszóérintkezőt (bevonatos rézgyűrű + kompozit grafitkefe) és a precíz feldolgozás révén megbízható szigetelőszerkezetet integrálja. Ez az anyagkombináció kiváló egyensúlyt biztosít a költségek, a megbízhatóság és a teljesítmény között, így tartós megoldást jelent a laboratóriumokban, az ipari szabályozásban és a kézi finom feszültségszabályozást igénylő helyzetekben. A feszültségszabályozás simaságát, a kimeneti stabilitást és az élettartamot közvetlenül meghatározza a maganyagok minősége és feldolgozási pontossága, valamint feldolgozásuk.

A TSGC2 érintkező típusú feszültségszabályozó funkciója

A TSGC2 érintkező típusú feszültségszabályozó egy kézi feszültségszabályozó készülék, amely tisztán elektromágneses és mechanikai elveken alapul. Aalapfunkciófolyamatos, egyenletes, lineárisan állítható és intuitívan vezérelhető váltakozó áramú tápellátást biztosít.

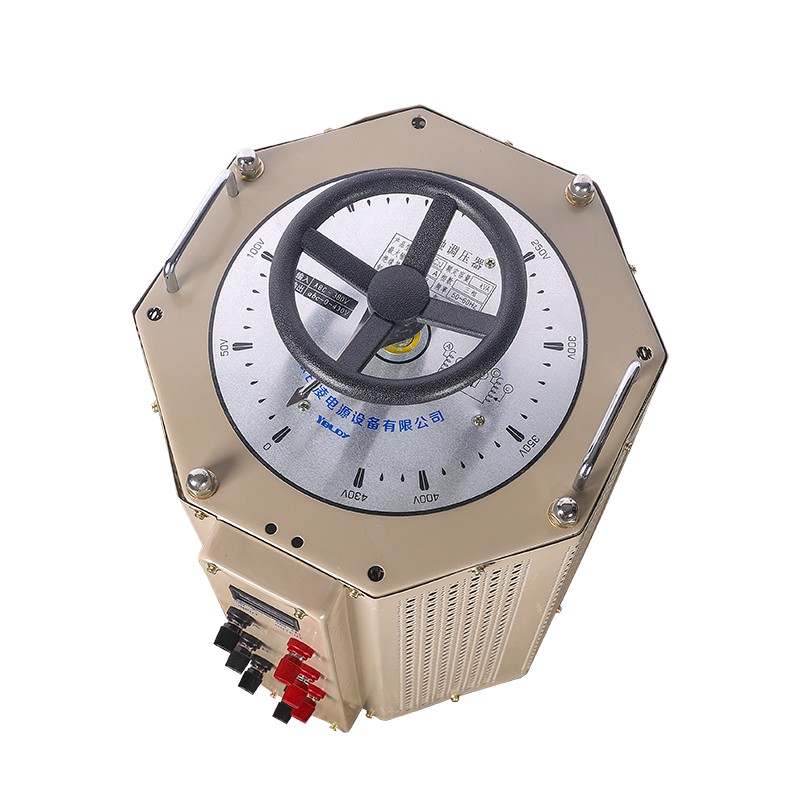

A kézikerék forgatásával a speciális grafitkefék a finomra köszörült és bevont gyűrű alakú réz tekercselésen csúsznak, ez a feszültségszabályozó fokozatmentes feszültségszabályozást tud elérni 0 V-tól a névleges értékig (például 0-250 V vagy 0-430 V), és intuitív jelzést biztosít a koaxiálisan összekapcsolt mechanikus feszültség-beállítási dimenzióhoz.
A tiszta fizikai vezetőszerkezetnek köszönhetően (réz tekercselés + kefék) erős pillanatnyi túlterhelési képességgel rendelkezik, és tiszta és torzításmentes szinuszhullámokat képes kiadni.
Atipikus alkalmazásA TSGC2 érintkező típusú feszültségszabályozó manuálisan állítható tápegységként használható laboratóriumokban, műhelyekben vagy gyártósorokon, berendezések hibakereséséhez, terhelési teszteléséhez, fázisos motorindításhoz vagy oktatási bemutatókhoz.
Azonban egyértelműen jelezni kell, hogy ez a termék nem automatikus feszültségstabilizátor – a bemeneti feszültség vagy terhelés megváltozásakor a kimeneti feszültség ingadozni fog, és kézi beavatkozást igényel az újrabeállítás.
Ugyanakkor a TSGC2 érintkező típusú feszültségszabályozó általában nem rendelkezik elektronikus védelmi funkciókkal, keféje pedig kopó, rendszeres karbantartást igénylő alkatrész.
Ezért a TSGC2 érintkező típusú feszültségszabályozó lényege egy megbízható, tartós és költséghatékony kézi feszültségbeállító eszköz, amely alkalmas olyan helyzetekre, ahol a feszültség kézi precíz szabályozására van szükség, vagy ahol ütési terhelést kell elviselni, nem pedig automatikus feszültségstabilizálást igénylő rendszerekben.
