Mi az a DBW szervofeszültség stabilizátor?

Egy fázis, komoly erő

A legtöbb ember úgy gondolja, hogy a feszültségszabályozók kis dobozok, amelyek a számítógép vagy a TV mellé csatlakoznak. És igen, léteznek ilyenek. De létezik egy másik fajta szabályozó – az a fajta, amelyik nem ül az asztalon. Egy gyárban ül, egy gyártósor mellett, és olyan berendezéseket táplál, amelyek több tíz vagy akár több száz kilowattot fogyasztanak.

DBW szervofeszültség stabilizátoroknagy terhelésre készültek.

Ők kezelik a nehéz dolgokat: CNC gépeket, orvosi képalkotó rendszereket, nagyformátumú nyomtatókat, ipari sütőket, gyártósorokat, központi légkondicionáló rendszereket és liftpadokat. Ha komoly áramot vesz fel és egyfázisú tápról működik, akkor valószínűleg kell egy ilyen mögé.

Miért számít a "nagy teljesítmény"?

A szokásos egyfázisú szabályozók néhány kilovoltos amperrel (kVA) teljesítenek. Talán 5kVA, esetleg 10kVA ha nyomod.

A nagy teljesítményű szabályozók ott kezdődnek, ahol abbahagyják. A DBW sorozatú egységek például 10 kVA-tól egészen 180 kVA-ig terjednek – és egyes kivitelek akár 300 kVA-t is elérhetnek. Ez elég ahhoz, hogy egy egész műhely világítását, légkondicionálását és gyártóberendezését egyetlen stabilizált táppal működtesse.

A nagy terheléseknél az a kihívás, hogy nem csak több áramot vesznek fel – olyan módon vonják azt le, amely bünteti a közönséges szabályozókat. A motorok beindulnak. A kompresszorok beindulnak. Hegesztőberendezések ívei. Ezen események mindegyike a feszültség csökkenését vagy túlfeszültségét okozza, néha hevesen. Egy kis szabályozó leáll, túlmelegszik, vagy egyszerűen nem reagál elég gyorsan.

A nagy teljesítményű szabályozót úgy tervezték, hogy elnyelje ezeket az ütéseket, és egyenletesen tartsa a kimenetet, függetlenül attól, hogy milyen terhelést okoz.

HogyanDBW szervofeszültség stabilizátorMűvek— A kompenzációs elv

A DBW sorozat, amely az egyik legelterjedtebb nagy teljesítményű egyfázisú kialakítás, úgynevezett kompenzációs típusú szabályozást alkalmaz.

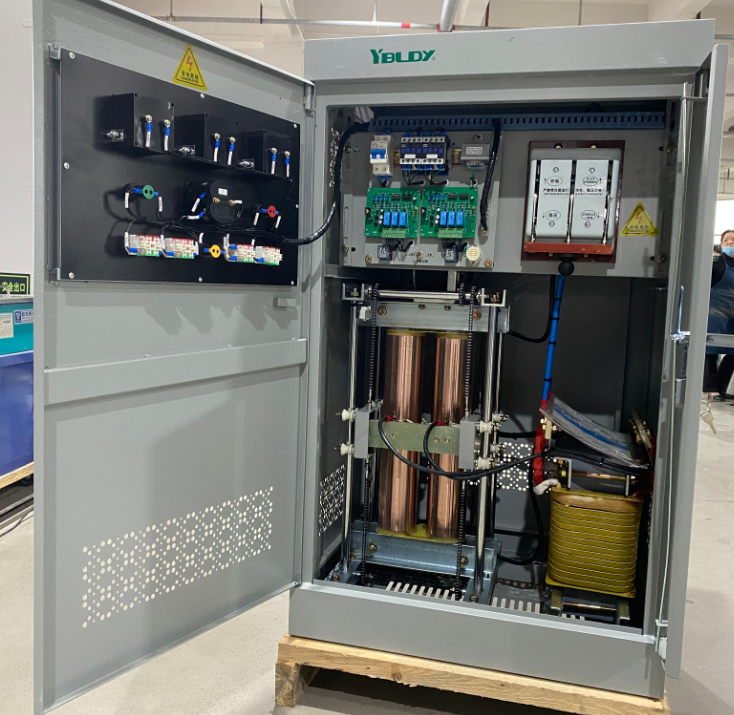

Okos elrendezés. A készülék belsejében két kulcselem található:

Kompenzációs transzformátor – sorba kötve a fő tápvezetékkel

Érintkezési feszültség szabályozó – amely beállítja a kompenzációs feszültséget

Egy vezérlő áramkör folyamatosan figyeli a kimeneti feszültséget. Amikor eltérést észlel – mondjuk, a bemeneti feszültség leesik, mert egy nagy motor éppen elindult –, jelet küld egy szervomotornak. A motor egy szénkefét mozgat az érintkezőszabályozó tekercsén. Ez megváltoztatja a kompenzációs transzformátor primer tekercsébe jutó feszültséget. A kompenzációs transzformátor ezután hozzáadja vagy levonja a feszültséget a fővezetékből, így a kimenet pontosan oda kerül vissza, ahol lennie kell.

Mindez automatikusan, folyamatosan és gyorsan történik – 10%-os bemeneti feszültségváltozás esetén jellemzően 1,5 másodpercen belül.

Ennek a kialakításnak az a szépsége, hogy nem szakítja meg az áramellátást. Nem kapcsol ki és be. Csak fel-le hajtja a feszültséget, miközben halad.

Mi különbözteti meg a jót

1. Nem zavarja a hullámformát

Egyes szabályozók torzítják a váltakozó áramú hullámformát a feszültség korrigálása során. Ez nem. Ami kijön, az ugyanaz, mint ami bejött – csak egyenletesebb. Az orvosi képalkotó berendezések, laboratóriumi műszerek és precíziós gépek esetében ez nem alku tárgya.

2. Hatékony

Teljes terhelésnél a hatásfok 95% felett van. 50 kVA és felette még jobb – 98% körül. Ez kevesebb hőt, kevesebb elektromos áramot és alacsonyabb üzemeltetési költségeket jelent az egység élettartama során.

3. Kezeli a túlterhelést

A DBW sorozat a névleges áram 200%-át képes felvenni egy percig. Ez az a fajta tartalék, amire szüksége van, amikor a kompresszor elindul, vagy a gyártósor magas fokozatba kapcsol.

4. Megvédi magát – és a felszerelését

A szabványos védelem magában foglalja a túlfeszültséget, a túlfeszültséget, a túláramot, a rövidzárlatot és a fáziskiesést. Egyes modellek kézi/automatikus váltást, bypass módokat és áramkimaradás utáni automatikus újraindítást is kínálnak. Ha valami elromlik, a szabályozó biztonságosan lekapcsol, és nem hagyja, hogy a hiba elérje a berendezést.

5. Folyamatosan működik

Ezek nem időszakos üzemű eszközök. Úgy tervezték, hogy a hét minden napján, 24 órában, az év 365 napján működjenek, minimális karbantartással.

Hol találodDBW szervo feszültség szabályozó

Az alkalmazások listája széles – és folyamatosan bővül.

Ipari gyártás — CNC gépek, megmunkáló központok, gyártósorok, fémmegmunkáló berendezések

Egészségügyi létesítmények – CT-szkennerek, MRI-gépek, röntgenrendszerek, laboratóriumi analizátorok

Kereskedelmi épületek — Liftek, központi klímaberendezés, nagyformátumú nyomtatók, világítási rendszerek

Távközlés — Bázisállomások, adatközpontok, kommunikációs berendezések

Kutatás és tesztelés — Laboratóriumok, vizsgálóberendezések, kalibráló berendezések

Mezőgazdaság és szállítás — Öntözőrendszerek, vasúti jelzőberendezések, repülőtéri földi támogatás

Röviden: bárhol, ahol az egyfázisú áramnak tisztának, állandónak kell lennie, és képesnek kell lennie komoly áram kezelésére.

A megfelelő méret kiválasztása

A nagy teljesítményű szabályozó kiválasztása nem bonyolult, de némi átgondolást igényel.

1. lépés – Adja össze terheléseit

Soroljon fel mindent, ami kapcsolódik. A motorok és kompresszorok többet fogyasztanak indításkor, mint működés közben – néha három-ötször annyit. Ne csak a futóáram alapján méretezzen.

2. lépés – alkalmazzon biztonsági ráhagyást

Az iparági gyakorlat szerint 20 30%-ot adnak hozzá a teljes összeghez. Ez magában foglalja a jövőbeli terjeszkedést és a váratlan túlterheléseket.

3. lépés – Ellenőrizze a rácsot

A szabványos DBW egységek 176 V és 264 V között fogadják a bemenetet. Ha webhelye rendszeresen kívül esik ezen a tartományon, adjon meg egy szélesebb beviteli verziót.

4. lépés – Vegye figyelembe a környezetet

Ezeket az egységeket beltéri telepítésre tervezték, 10°C és +40°C közötti környezeti hőmérsékleten és 90% alatti relatív páratartalom mellett. Ha a webhely poros, nyirkos vagy rosszul szellőzik, vegye ezt figyelembe.

Végső gondolatok

A DBW szervofeszültség-stabilizátor nem elbűvölő. Nem rendelkezik érintőképernyővel vagy mobilalkalmazással. Nem kerül címlapra.

De csinál valami lényegeset: nagy terhelést tart fenn, amikor a rács nem tud.

Azoknál a gyárakban, kórházakban és kereskedelmi épületekben, amelyek nem engedhetik meg maguknak a feszültséggel kapcsolatos állásidőt, a szabályozó nem opcionális – ez infrastruktúra. A megbízhatatlan hálózat és a drága berendezések között ül, egy feladatot végez csendesen és folyamatosan: gondoskodik arról, hogy a feszültség ott maradjon, ahol lennie kell.

A nagy rakományok nagy védelmet igényelnek. Ez azért van.
