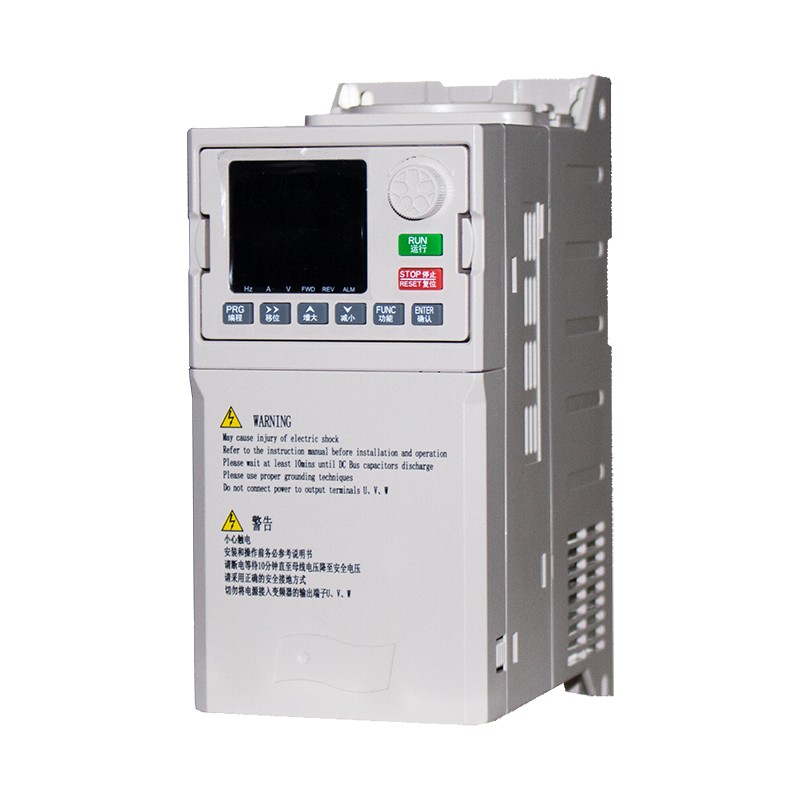

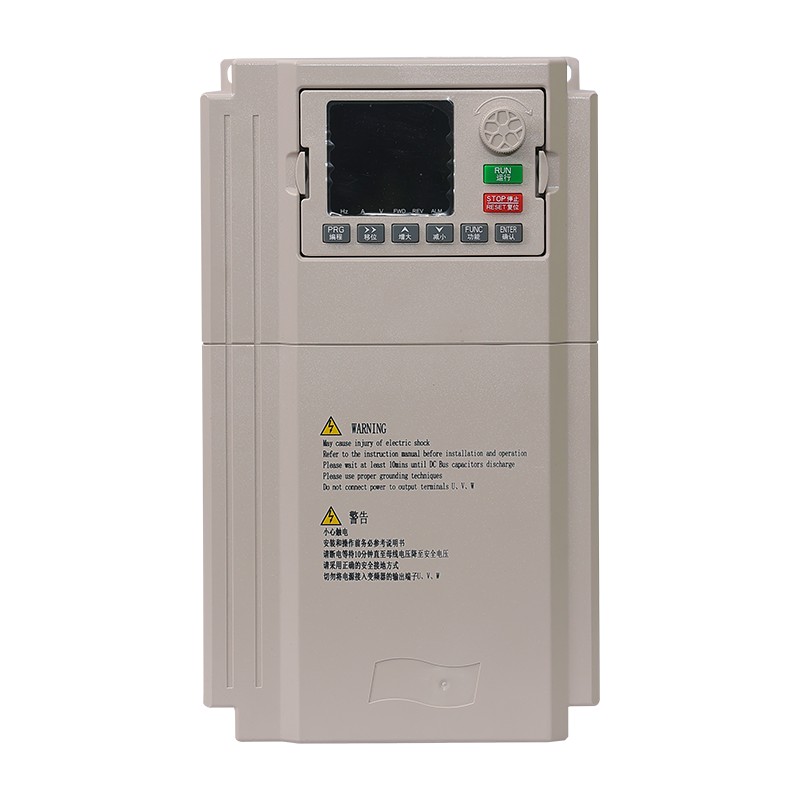

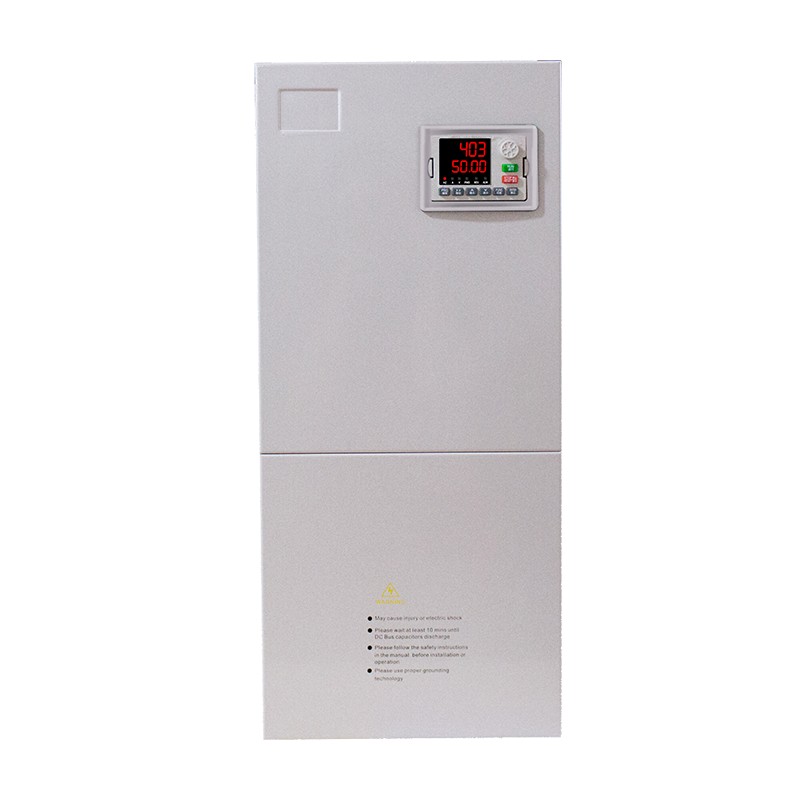

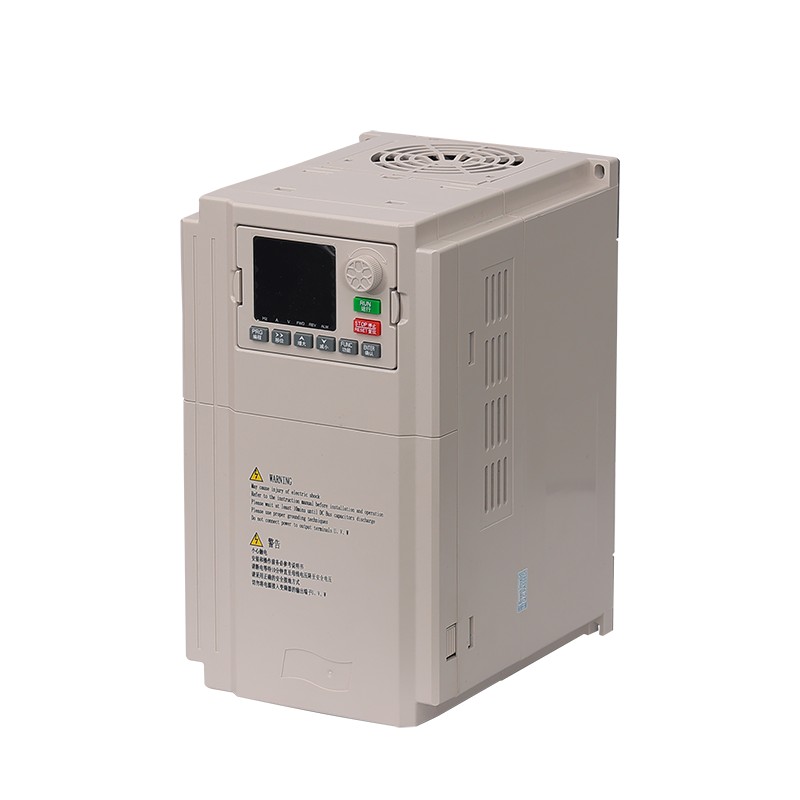

Speciális frekvenciaváltó ventilátorokhoz és szivattyúkhoz
A Zhejiang Yibaling Power Supply Equipment Co., Ltd. Kína egyik nagyméretű gyára, amely ventilátorok és szivattyúk speciális frekvenciaváltóira szakosodott. Üzemünk évek óta foglalkozik ezzel az iparággal, és az általunk gyártott speciális frekvenciaváltók nemcsak kiváló minőségűek, hanem versenyképes árakat is kínálnak. Üdvözöljük, hogy kiváló minőségű terméket vásároljon gyárunkból.
A Yibaling speciális frekvenciaváltó ventilátorokhoz és szivattyúkhoz egy teljesítményszabályozó eszköz, amelyet a ventilátorok és szivattyúk jellemzői alapján mélyen optimalizáltak. A motor fordulatszámának intelligens beállításával pontosan szabályozza a levegő mennyiségét vagy áramlási sebességét. A ventilátorok és szivattyúk speciális frekvenciaváltója alapvetően abban rejlik, hogy a hagyományos szelep/terelőlap-fojtás durva szabályozási módot igény alapú fordulatszám-szabályozással finomított energiatakarékos üzemmódgá alakítja. Ez a fajta frekvenciaváltó speciális, ventilátorokhoz és szivattyúkhoz alkalmas funkciókkal van felszerelve, mint például lineáris vagy négyzettörvényű V/F görbék, alvási és ébresztési funkciók, automatikus energiatakarékos működés, többszivattyús ciklusvezérlés stb. Ennek köszönhetően kiemelkedően jól teljesít a HVAC (fűtés, szellőztetés és légkondicionálás), vízellátás, szennyvízkezelés, ipari hűtés és egyéb rendszerekben. A speciálisak az általános célú frekvenciaváltókhoz képest hatékonyabban tudják csökkenteni az ilyen terhelések energiafogyasztását részterheléses üzemben, jelentős energiamegtakarítási hatást érve el (jellemzően akár 20%-50%), miközben csökkentik a mechanikai ütéseket, meghosszabbítják a berendezések élettartamát, valamint növelik a rendszer automatizálási szintjét és vezérlési rugalmasságát.
Vállalati profil
Alkalmazási forgatókönyvek
A ventilátorok és szivattyúk speciális frekvenciaváltóinak alkalmazási forgatókönyvei két alapvető cél körül forognak: a folyamatparaméterek, például az áramlás, a nyomás és a hőmérséklet pontos szabályozása és az energiafogyasztás jelentős csökkentése. A ventilátorok és szivattyúk minden olyan terhelése, amely a folyékony közeg kimenetének beállítását igényli a motor fordulatszámának megváltoztatásával, valamint az automatizálási vezérlés és az energiahatékonyság javítása révén, a speciális frekvenciaváltó természetes alkalmazási forgatókönyve. Íme néhány gyakori alkalmazási mező:
1. Központi légkondicionáló rendszerek
A ventilátorokhoz és szivattyúkhoz, középületekhez és kereskedelmi létesítményekhez való speciális frekvenciaváltónak ez a legjellemzőbb alkalmazása. Szabályozza a hűtőszivattyúk, a hűtöttvíz-szivattyúk és a hűtőtorony-ventilátorok forgási sebességét, hogy dinamikusan igazodjon a terhelésváltozásokhoz, kicseréli a nem hatékony szelepeket és a levegőajtó-fojtásokat, akár 30-50%-os energiamegtakarítást érhet el, és javítja a hőmérséklet-szabályozás kényelmét.
2. Városi vízellátás és szennyvízkezelés
Ezen a területen a speciális frekvenciaváltó meghajtja a vízellátó szivattyúkat, nyomásfokozó szivattyúkat és levegőztető fúvókat az állandó nyomású vízellátás és az oldott oxigén (DO) alapú precíz levegőztetés érdekében, biztosítva a víz minőségét, miközben jelentősen csökkenti az energiafogyasztást.
3. Ipari gyártási folyamatok
Például a vegyiparban és a kohászati iparban a speciális frekvenciaváltót a gyártási folyamat szivattyúinak és ventilátorainak vezérlésére használják, pontosan szabályozva a folyamat paramétereit a termék minőségének stabilizálása érdekében.
4. Különleges forgatókönyvek
Mezőgazdasági öntözés, központi fűtés és más speciális forgatókönyvek, például bányák és hajók esetén termékünk az erőforrások megtakarítását és a rendszer megbízható működését éri el a szükség szerinti beállítással.
Speciális frekvenciaváltó alapja ventilátorokhoz és szivattyúkhoz
Mag
Alapkomponens
Funkciók és tervezési jellemzők
Teljesítmény átalakító fő áramkör
egyenirányító egység
A váltakozó áram átalakítása egyenárammá. A közép- és csúcskategóriás modellek IGBT-t használnak az egyenirányításhoz, amellyel magas teljesítménytényező (>0,95) és alacsony harmonikusok érhetők el.
DC busz
Egy elektrolit kondenzátor csoportból és egy feszültségkiegyenlítő/söntölő ellenállásból áll, és energiatárolásra és szűrésre szolgál. Ennek az alkatrésznek a kapacitása és hőmérséklet-ellenállási szintje közvetlenül befolyásolja élettartamát és megbízhatóságát.
Inverter egység
A mag magja IGBT modulokból és dedikált meghajtó áramkörökből áll. A meghajtó áramkör védelmi válaszsebessége (μs szinten) kulcsfontosságú, mivel ez határozza meg az IGBT biztonságát.
Intelligens vezérlő mag
fővezérlő
Általában 32 bites DSP-t vagy nagy teljesítményű MCU-t alkalmaznak, amely a vezérlőalgoritmusok futtatásáért, a jelek feldolgozásáért és a védelmi logika végrehajtásáért felelős.
Jelmintavevő áramkör
A nagy pontosságú áram/feszültség Hall-érzékelők és hőmérséklet-érzékelők valós idejű és pontos visszajelzést adnak a vezérléshez.
Speciális algoritmusok és funkcionális modulok
Optimalizált V/F szabályozási görbe
A készülék V/F görbével van felszerelve, amelyet kifejezetten a ventilátorok és szivattyúk négyzetes nyomaték-terhelési jellemzőihez terveztek. Enyhe terhelés esetén automatikusan csökkenti a feszültséget az optimális energiamegtakarítás elérése érdekében.
Beépített PID szabályozó
Alapfunkció. Közvetlenül képes fogadni a folyamatjeleket, mint például a nyomás, a hőmérséklet és az áramlás (4-20 mA/0-10 V), és automatikusan beállítja a sebességet zárt hurokban, így nincs szükség külső PID műszerekre.
Többszivattyús vezérlési logika
A beépített program lehetővé teszi 2-8 szivattyú ciklikus lágyindításának vezérlését, valamint a szekvenciális kapcsolásokat és a kopáskiegyenlítést. Ez egy valóban több egységből álló intelligens szivattyúállomást valósít meg.
