Hogyan jut el az elektromosság az alállomásról a gyárba? Miért még mindig az olajba merülő transzformátor?

Az áramrendszerben van egy több mint száz éve létező berendezés, amelynek elve változatlan, felépítése nem divatos, de mindvégig használatban volt:

Aolajba merülő transzformátor.

Az olajos transzformátor nem trendi, nem is menő, de minden gyárban, minden lakóövezetben, minden elosztóvezetékben megtalálható.

I. Mit csinál pontosan az olajos transzformátor?

Egyszerűen fogalmazva: A nagyfeszültségű elektromosságot alacsony feszültségű elektromossággá alakítja, vagy fordítva.

Az erőműből érkező villamos energia nagyon magas feszültségű (több tízezer voltos vagy akár több százezer voltos), és nem használható közvetlenül berendezésekre. Az olajba merülő transzformátor állomás csökkenti a feszültséget - 380 V-ra gyári vagy 220 V-ra otthonokban.

Fordított forgatókönyv esetén bizonyos helyzetekben az alacsony feszültséget magas feszültséggé kell alakítani (például a fotovoltaikus erőműveknél és a hálózathoz csatlakozó szélerőműveknél), és ezt az olajba merülő transzformátor is megteszi.

Az olajba merülő transzformátor csak egy dolgot hajt végre: a feszültség átalakítását.

Ezt több mint száz éve teszi anélkül, hogy megváltoztatta volna a megközelítését.

II. A jelenlegi korszakban miért használják még mindig az "olajat"?

Vannak, akik azt kérdezik: A száraz típusú transzformátorok nem biztonságosabbak? Miért használjunk még mindig olajos transzformátorokat?

A válasz három szóban rejlik: kibírja.

Az olajba merülő transzformátor nem "visszafelé" áll; ez a legmegfelelőbb megoldás olyan helyzetekben, ahol magasak a megbízhatóság, a kapacitás és a költségigények.

III. Pontosan mit csinál az "olaj" az olajba merülő transzformátorban?

Nem használják égetésre; szigetelésre és hőelvezetésre használják.

Szigetelés: A tekercs és a mag között, a tekercs és a burkolat között, a tekercs különböző feszültségszintjei között olaj választja el, hogy megakadályozza az ívképződést és a kisülést.

Hőleadás: Amikor a tekercs felmelegszik, az olaj elveszi a hőt és továbbítja az olajtartály falához, és szétoszlatja a levegőben.

Ez az oka annak, hogy aolajba merülő transzformátorerős túlterhelési képességgel rendelkezik - az olaj hőkapacitása nagy, és rövid távú túlterhelési üzemben a hőmérséklet-emelkedés nem olyan gyors, mint a száraz típusú transzformátoroké.

IV. Hajlamosak-e meghibásodásra az olajba merülő transzformátorok?

Éppen ellenkezőleg, az olajba merülő transzformátor a legtartósabb típusú erőmű.

Mindaddig, amíg nincs túlterhelve hosszú ideig, nem üzemeltetik sokáig olaj nélkül, és nincs gyakran kitéve villámcsapásnak vagy rövidzárlatnak, egyetlen olajba merülő transzformátor tervezett élettartama 20-30 év is lehet.

A gyakori "problémák" valójában csak néhány típusból állnak:

Olajszint csökkenés (szivárgás vagy párolgás)

Az olaj károsodása (nedvesség vagy oxidáció)

Kondenzátor, fokozatkapcsoló, szigetelés öregedés

Túlterhelés, ami túlzott hőmérséklet-emelkedést okoz

Mindezek rendszeres ellenőrzésekkel és olajvizsgálatokkal előre észlelhetők és kezelhetők.

V. A vásárlók leggyakrabban feltett kérdései az olajos transzformátor kiválasztásakor

1. Réz vagy alumínium?

A réz jó vezetőképességgel, hőállósággal és hosszú élettartammal rendelkezik, de drága.

Az alumínium olcsóbb, de nagyobb térfogattal rendelkezik azonos kapacitás mellett, és valamivel nagyobb hőtermelést biztosít.

A költségvetéstől és a helyszíni követelményektől függően válassza ki, melyiket. De egyet meg kell jegyeznünk: ha folyamatos nagy terhelésű vagy exportprojektről van szó, akkor réz használata javasolt.

2. Teljesen lezárt vagy olajtartállyal?

Teljesen lezárt: Az olaj nem érintkezik levegővel, az öregedés lassú, karbantartást nem igényel, kültéri használatra alkalmas

Olajtartállyal: van egy légzőkészülék, amely lehetővé teszi az olajszint megfigyelését, alkalmas rendszeres ellenőrzést igénylő forgatókönyvekre

3. Hogyan válasszuk ki a veszteségfokozatot (energiahatékonyság)?

S11, S13, S20... Minél nagyobb a szám, annál kisebb a veszteség, de az ár magasabb.

Számolja ki, hogy az éves villamosenergia-megtakarítás fedezi-e a magasabb beszerzési költséget – az S13 általában 2-3 év alatt meg tudja téríteni a különbözetet.

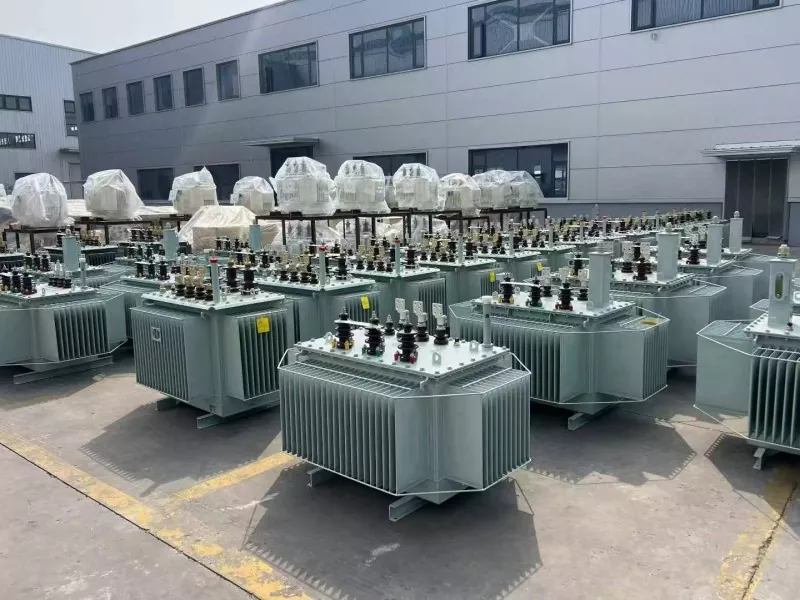

VI. Yibaling olajbemerített transzformátorai

Mi gyártunkolajbemerített transzformátoroknem követünk semmilyen "fekete technológiai utat", hanem jó anyagok kiválasztásával, jó folyamatok ellenőrzésével és alapos tesztek elvégzésével.

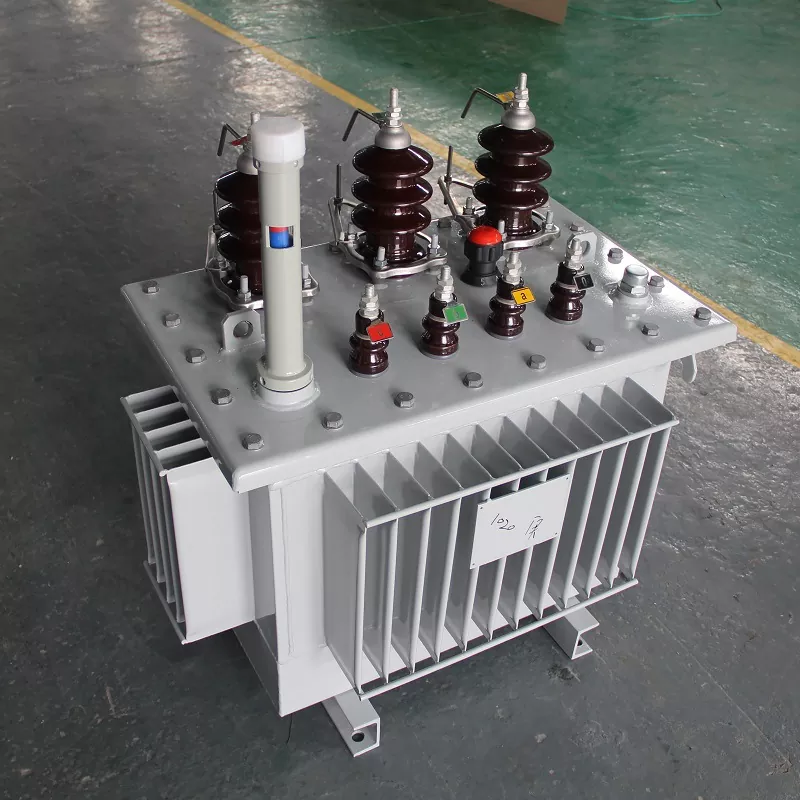

Mag: Magas mágneses permeabilitású hidegen hengerelt, orientált szilícium acéllemezek, teljesen lépcsőzetes varratok, alacsony terhelési veszteség

Tekercselés: tiszta réz (standard) vagy nagy tisztaságú alumínium (szükség szerint), szigorú rétegközi szigetelés, erős rövidzárlat elleni képesség

Szigetelő olaj: Kiváló minőségű transzformátorolaj, feszültségállósága, nedvességtartalma és dielektromos vesztesége tekintetében a gyár elhagyása előtt teljesen tesztelt. Üzemanyagtartály: Hullám alakú lemez vagy lemez típusú radiátor, teljesen tömített hegesztéssel, szivárgásmentes, korrózióálló és harmatálló

Gyári tesztelés: Arányváltozás, DC ellenállás, szigetelési ellenállás, üresjárati veszteség, terhelési veszteség, teljesítmény-frekvencia-tűrő feszültség... Minden egység tesztelve van, mintavételezés nélkül. Alkalmazható:

Gyári áramelosztás, közösségi alállomás

Bányászat, vegyipar, papíripar, textilipar

Napelemes energianövelés, szélerőmű rákötés

Exporttámogatás, külföldi segélyprojektek

Kapacitás: 30kVA - 3150kVA

Feszültség: 10kV / 0,4kV, mint fő opció, amely támogatja a nem szabványos testreszabást

VII. Összegzés egy mondatban

Az olajos transzformátor nem a legdivatosabb, de mindenképpen az egyik legmegbízhatóbb áramelosztó berendezés olyan "nehéz csatákban", mint a nagy kapacitás, a nagy terhelés, a kültéri környezet és a hosszú távú működés.

Az áramot az égből kölcsönzik, és ez tartja meg a talajt.

Ha bármilyen kiválasztási követelménye van az olajos transzformátorokkal kapcsolatban (teljesítmény, feszültség, energiahatékonysági fokozat, teljesen zárt vagy olajtároló tartállyal, exporttanúsítvány), forduljon aYibaling Power Technology csapatbármikor.
