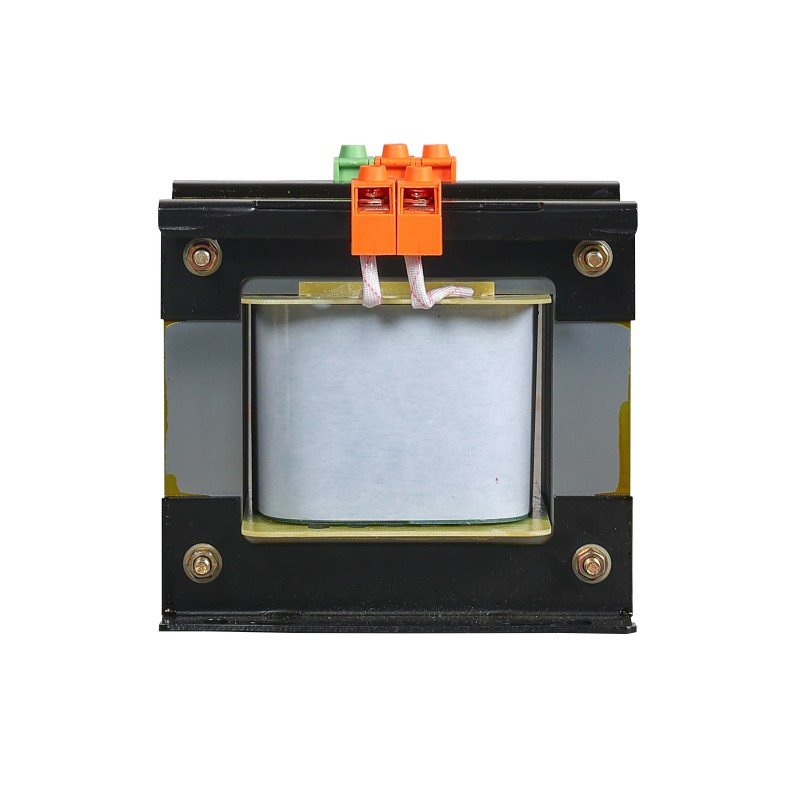

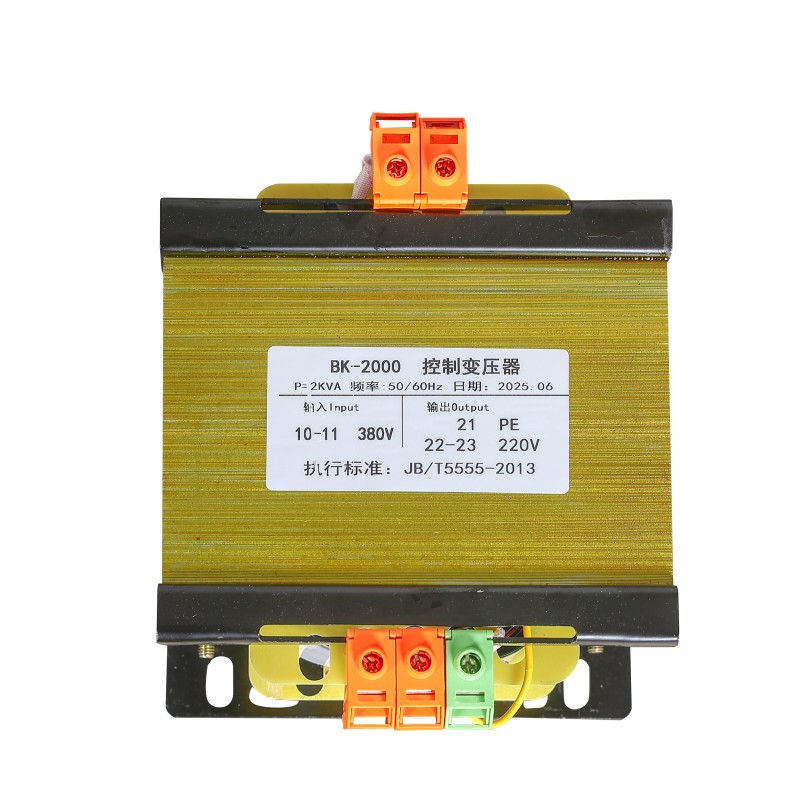

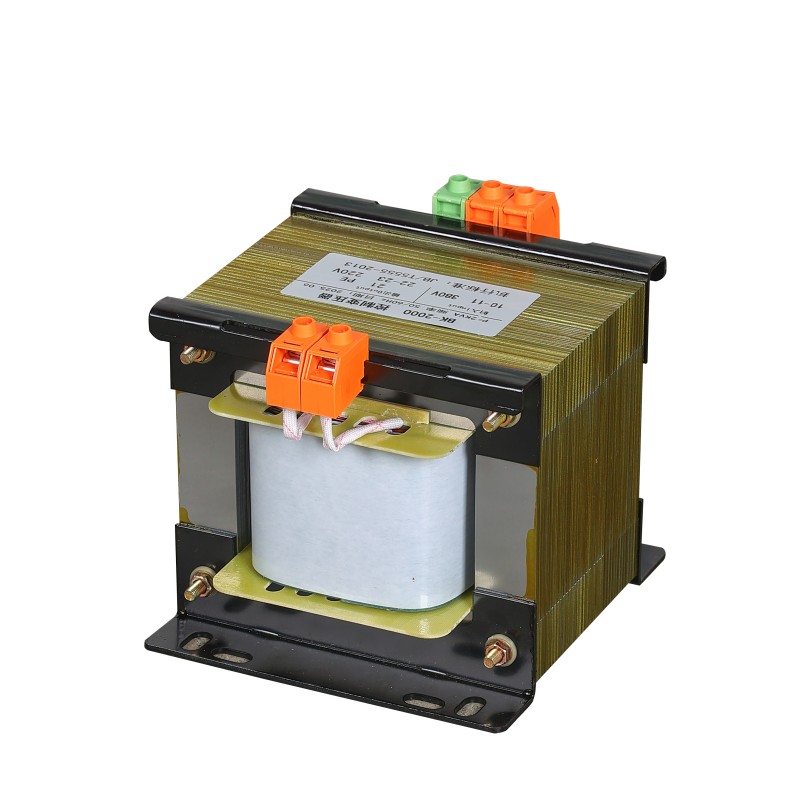

BK 220V egyfázisú transzformátor

A BK 220V egyfázisú transzformátor egy klasszikus és széles körben használt leválasztó típusú vezérlő transzformátor. Kifejezetten különféle ipari, kereskedelmi és laboratóriumi forgatókönyvekhez készült, alkalmas alacsony feszültségű vezérlőáramkörökhöz, precíziós berendezések tápellátásához, biztonsági világítási rendszerekhez stb. Az alapvető funkciója a biztonságos, stabil és tiszta egyfázisú váltakozó áram biztosítása ezekben a forgatókönyvekben.

Ez a termék kiváló minőségű hidegen hengerelt szilícium acéllemezekből és tiszta réz tekercsekből készül, amelyeket vákuumimpregnálással szilárdítanak meg és alakítanak ki. Ez a szerkezeti kialakítás lehetővé teszi, hogy rendkívül jól teljesítsen a tényleges működés során:

Alacsony veszteség, alacsony hőmérséklet-emelkedés, erős szigetelési teljesítmény, valamint a bemeneti és kimeneti kapcsok közötti teljes elektromos leválasztás képessége. Hatékonyan képes kiszűrni a különféle interferenciákat az elektromos hálózatban, tiszta és stabil, 220 V-os egyfázisú tápellátást biztosítva a PLC vezérlőrendszerek, precíziós műszerek, világítóberendezések és más kis elektromos eszközök számára.

Bevezetés az alapelvbe

A BK220V egyfázisú transzformátor mind a váltakozó feszültség, mind a váltakozó áram nagyságát tudja változtatni.

(1) A transzformátor "transzformáló" funkciója növelheti vagy csökkentheti a váltakozó feszültséget. Az elektromos energia veszteségét figyelmen kívül hagyva az U1 primer feszültség, az U2 szekunder feszültség, az N1 primer tekercs menetszáma és az N2 szekunder tekercs meneteinek száma a következő:

U1/U2=N1/N2=n

Ezt fordulatszámnak vagy feszültségaránynak nevezik. A fenti egyenletből láthatjuk:

① Ha az N2 szekunder tekercs menetszáma nagyobb, mint az N1 primer tekercsé, az U2 szekunder feszültség nagyobb lesz, mint az U1 primer feszültség. Vagyis ha n = N1/N2 < 1, akkor a transzformátor meg tudja növelni a váltakozó feszültséget, ezért az n < 1 feszültségarányú transzformátort emelő transzformátornak nevezzük.

② Ha az N2 szekunder tekercs menetszáma kisebb, mint az N1 primer tekercsé, a transzformátor csökkentheti a váltakozó feszültséget. Ezért, ha n > 1, a transzformátort lecsökkentő transzformátornak nevezzük.

③ Ha az N2 szekunder tekercs menetszáma megegyezik az N1 primer tekercs menetszámával, a transzformátor nem változtatja meg a váltakozó feszültség nagyságát, azaz az U1 primer feszültség megegyezik az U2 szekunder feszültséggel. Bár ez a típusú transzformátor nem tudja megváltoztatni a feszültség nagyságát, képes elektromosan leválasztani a primer és szekunder áramkört, ezért az n = 1 transzformátort általában leválasztó transzformátorként használják.

(2) „Áramátalakítás” funkció

A transzformátor nemcsak a váltakozó feszültség nagyságát tudja megváltoztatni, hanem a váltakozó áram nagyságát is. Mivel a transzformátornak nagyon kicsi az energiavesztesége és figyelmen kívül hagyható, a transzformátor P1 bemeneti teljesítménye és P2 kimeneti teljesítménye egyenlő, azaz: P1=P2

U1-11=U2-12

U1/U2=12/11

A fenti egyenletből látható, hogy a transzformátor primer és szekunder feszültsége fordítottan arányos a primer és szekunder áramokkal. Ha a szekunder feszültséget növeljük, a szekunder áram csökken, ha a szekunder feszültséget csökkentjük, akkor a szekunder áram nő. Összegezve: egy transzformátornál minél több fordulat van a tekercsben, annál nagyobb a feszültség mindkét végén, és annál kisebb az átfolyó áram. Például egy bizonyos teljesítménytranszformátoron fel van tüntetve, hogy "bemeneti feszültség 220 V, kimeneti feszültség 6 V". Ekkor ennek a transzformátornak a primer és szekunder tekercseinek fordulatszámának aránya n = 220/6 = 110/3 = 37. Ha ezt a transzformátort az áramkörbe kapcsoljuk, a szekunder tekercsből kifolyó áram 37-szerese az elsődleges tekercsbe áramló áramnak.

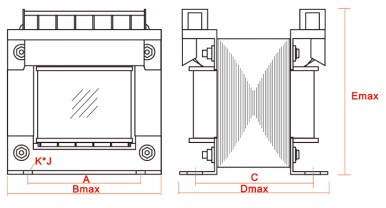

Részletes paraméterek

Árelőny

A BK220V egyfázisú transzformátor előnye leegyszerűsítve, hogy megtalálta a legpraktikusabb "középutat" a standard termékek és az egyedi termékek között.

Yibaling gyárunk a szabványos transzformátor modellek gyártásával indult. Ezért nagy mennyiségben vásárolunk szilícium acéllemezeket és rézhuzalokat tételesen, és ezeket az anyagokat ömlesztve vásároljuk meg.

Ennek eredményeként a költségek kontrollálhatók. Ugyanakkor ismerjük a standard modell gyártósorát, dolgozóink rendkívül hatékonyak, ami természetes árelőnyt biztosít a standard modellünknek.

A szabványos BK220V egyfázisú transzformátor azonban nem alkalmas minden környezetre. Sok gyártelepen speciális feltételek vannak – lehet, hogy a szekrényben csak egy kicsit szűk a hely, vagy nem mindennapi kimeneti feszültségre van szükség. Yibaling gyárunk nem fog magas fejlesztési díjat fizetni egy teljesen új dizájnért a semmiből.

Mérnökeink a meglévő kiforrott platformján dolgoznak, ellenőrizték a transzformátort a beállítások elvégzéséhez: például finomhangolják a teljesítményt a meglévő előírásokon belül, megváltoztatják a csatlakozókapocs irányát, vagy a burkolatot a szekrény méretének megfelelően állítják be.

A maganyagok, mint a szilícium acéllemezek és a vákuumimpregnálás nem változnak, így megoldja az aktuális problémákat anélkül, hogy kirívóan drága lenne, és a szállítás is gyors.

Eközben a piachoz képest: az olcsó és ellenőrizetlen márkás termékekhez képest ipari minőségű eredeti anyagokat használunk, a gyár elhagyásakor teljes körű ellenőrzésen esnek át, a hosszú távú stabilitás és tartósság érdekében; azokhoz a nemzetközi márkákhoz képest nálunk nincs márkaprémium és bonyolult behozatali eljárás, az ár ésszerű, a válaszadás gyors; a teljesen új, formakészítést igénylő egyedi kialakításokhoz képest Yibaling "finomhangoló" megoldásunk segítségével jelentős egyszeri mérnöki díjat és hosszú várakozási időt takaríthat meg.
