DDG fűtési transzformátor

A Zhejiang Yibaling Power Equipment Co., Ltd., mint kínai gyár, amely évek óta gyárt DDG fűtőtranszformátorokat, szilárdan elkötelezzük magunkat, hogy ügyfeleink számára kiváló minőségű transzformátorokat és átfogó értékesítés utáni szolgáltatásokat biztosítunk. Termékeink ezeknek az előnyöknek köszönhetően lefedték Délkelet-Ázsia nagy részét. Várjuk, hogy az ügyfelekkel együtt dolgozhassunk egy vadonatúj jövő kialakításán.

Kérdés küldése

termékleírás

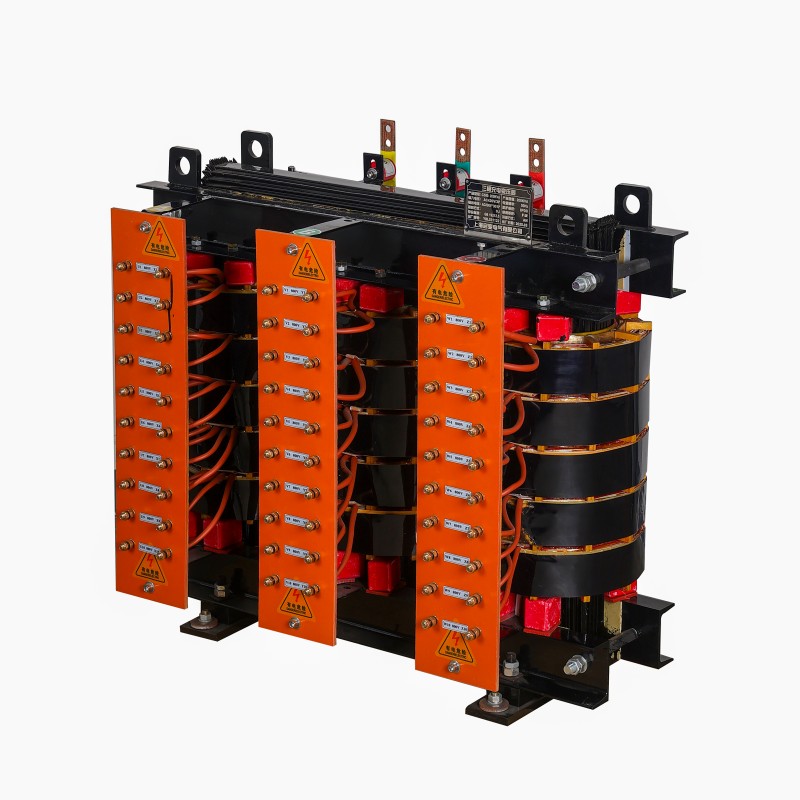

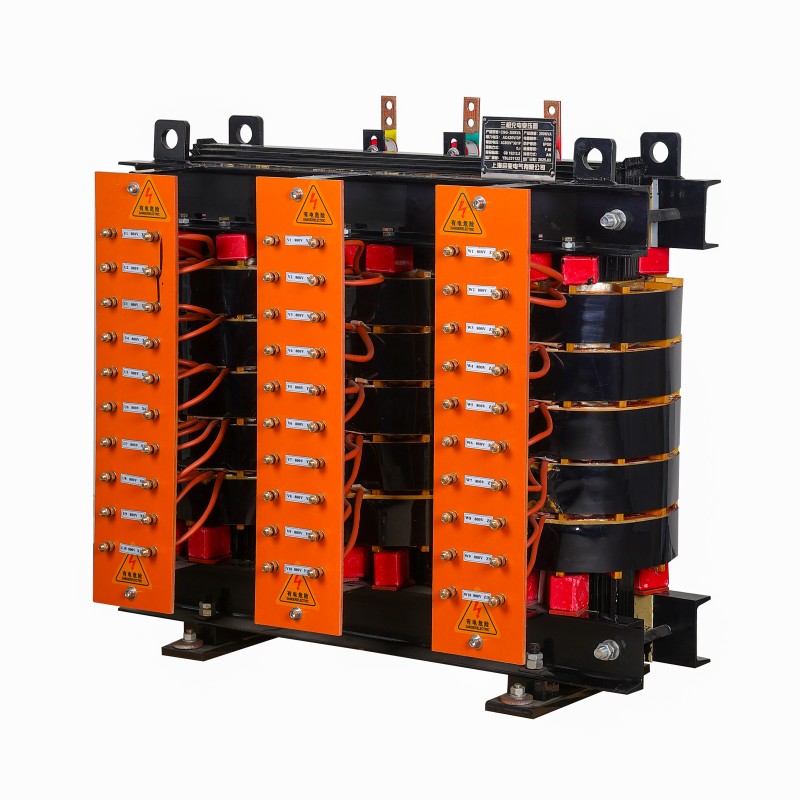

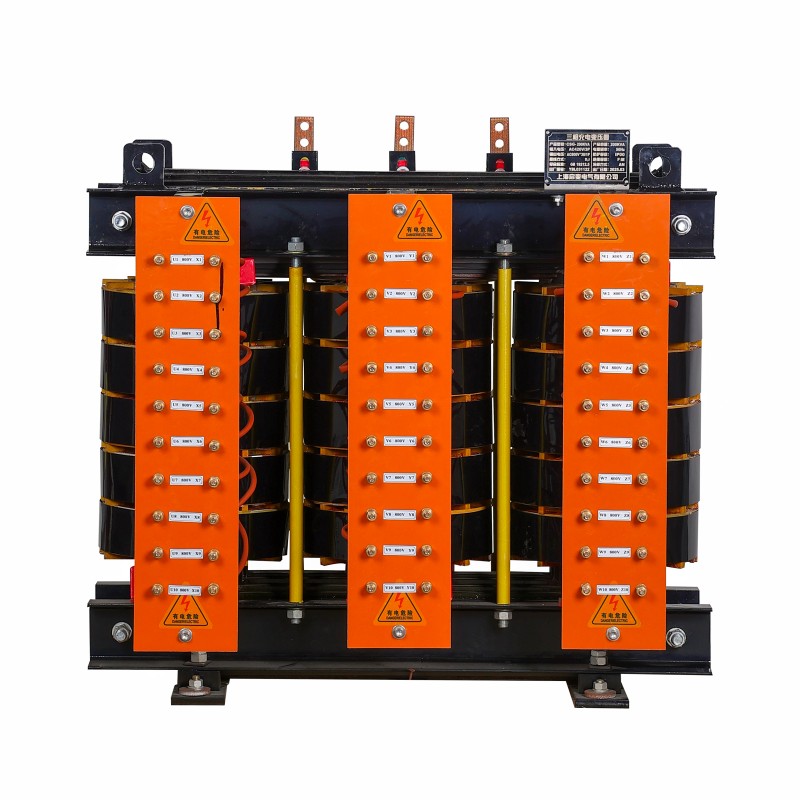

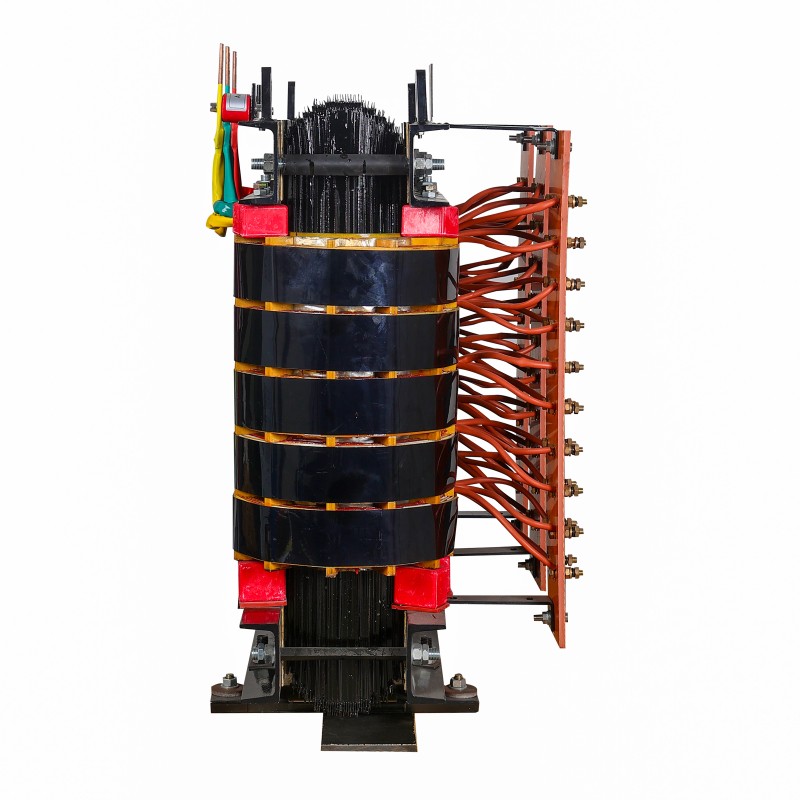

A DDG fűtőtranszformátor a Zhejiang Yibaling Power Equipment Co., Ltd. által gyártott új termékek egyike. Ez egy speciális száraz típusú, alacsony feszültségű, nagyáramú transzformátor, amelyet kifejezetten ipari ellenállásfűtésre, indukciós fűtésrásegítésre és fémolvasztásra terveztek nagy teljesítményű forgatókönyvekben.

Főleg áramtranszformátorok, megszakítók, mágneskapcsolók, hőrelék, kapcsolók stb. áramforrásaként használják hőmérséklet-emelkedési vizsgálatokhoz, védelmi jellemzők vizsgálatához, folyamatos terhelési tesztekhez és elektromos paraméterek mérési vizsgálatához.

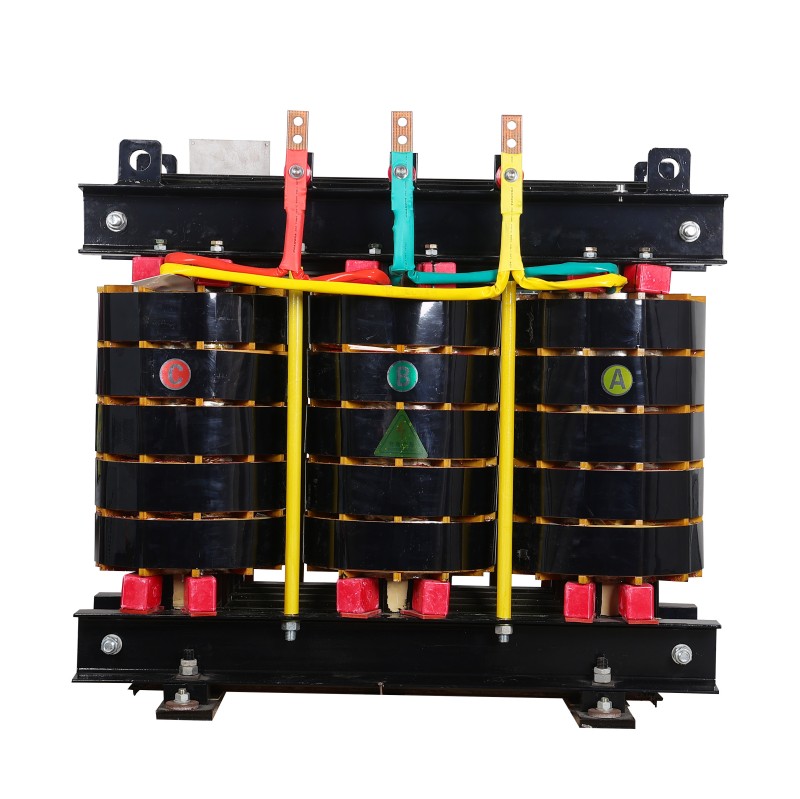

A DDG fűtőtranszformátor rendkívül megerősített elektromágneses és szerkezeti kialakítást alkalmaz:

A mag ultra-nagy mágneses áteresztőképességű szilícium acéllemezekből készül, hogy ellenálljon a nagy mágneses fluxussűrűségnek;

A kisfeszültségű tekercselés során általában tömör rézrudakat, vastag rézlemezeket, vagy több párhuzamosan kapcsolt óriási rézcsövet használnak a tekercseléshez, rendkívül alacsony impedanciát és hatalmas áramvezető képességet biztosítva, valamint vízhűtéses csöveken vagy kényszerléghűtésen keresztül közvetlenül elvezetik a hőt;

A szigetelőrendszer a legmagasabb hőállóságú anyagokat használja (például H osztály vagy C osztály), és speciális technikákkal dolgozzák fel, hogy ellenálljon a fűtőberendezés körüli magas hőmérsékletű sugárzási környezetnek.

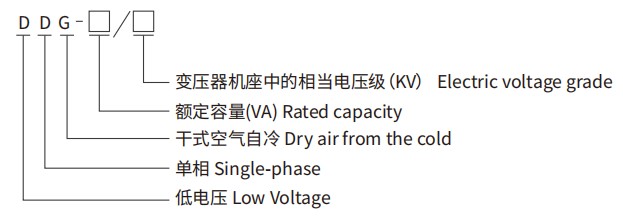

Modellszámok és jelentésük

Műszaki jellemzők

Funkció Dimenzió	Betontechnológia és tervezés	Megvalósult célok és értékek
Core design	Ultra-nagy fluxussűrűségű működés: A rendkívül jó minőségű (például 27ZH100) vagy még jobban orientált szilíciumacél lemezek felhasználásával a kialakítás lehetővé teszi a telítéshez közeli nagy mágneses fluxussűrűség melletti működést, minimalizálva a mag térfogatát és költségét. Alacsony szivárgási fluxus és alacsony rövidzárlati impedancia kialakítása, a tekercsek feszültségközpontú elrendezése jelentősen csökkenti a lerakódást. a rövidzárlati impedancia (Uk%) rendkívül alacsony szinten (tipikusan <5%, de akár 1-2%) is.	Maximalizálja a teljesítménysűrűséget, rendkívül nagy teljesítményt továbbítva korlátozott hangerőn belül; a kimeneti feszültség stabil, a terhelés ingadozása esetén kis feszültségeséssel.
Nagyáramú tekercselés	Vezetékforma: A kisfeszültségű oldalon (a nagyáramú oldalon) hagyományos huzaltekercselés nem használatos. Ehelyett tömör rézrudakat, vastag rézlemezeket hegesztenek össze, vagy több nagy keresztmetszetű rézcsövet kapcsolnak párhuzamosan a formázáshoz. A rézcsövek vízhűtő csatornaként is szolgálnak. Áramsűrűség és hőkezelés: A megengedett áramsűrűség sokkal nagyobb, mint a hagyományos transzformátoroké. A hőt egy külső kényszerhűtő rendszer vezeti el.	Az áramfelvételi kapacitás eléri a több tízezer ampert; a vezetési veszteség minimális; a szerkezet és a hűtőrendszer integrált.
Szigetelő rendszer	Magas hőmérsékletnek ellenálló szigetelés: C fokozatú (220 ℃) vagy H fokozatú (180 ℃) vagy magasabb hőmérsékleti ellenállású szigetelőanyagokat kell használni (például csillám, üvegszál, speciális kompozit papír). Erősítési kezelés: A tekercsek többszörös vákuumnyomásos impregnálási (VPI) eljáráson mennek keresztül, magas hőmérsékletű szerves szilícium-rezisztens ep- vagy teljes szerves szilícium-rezisztens felhasználásával.	Ellenáll a fűtőberendezések által keltett magas hőmérsékletű sugárzási környezetnek, és megakadályozza a szigetelés elöregedését és hő miatti tönkremenetelét.

Környezeti feltételek

A DDG fűtőtranszformátor alkalmas beltéri vagy jól védett kültéri ipari területekre, amelyek magassága nem haladja meg az 1000 métert.

A környezeti levegő maximális hőmérséklete nem haladhatja meg a +40 ℃-ot, a 24 órás átlaghőmérséklet nem haladhatja meg a +30 ℃-ot, az éves átlaghőmérséklet nem haladhatja meg a +20 ℃-ot, a minimális hőmérséklet nem lehet alacsonyabb -5 ℃-nál, és kerülni kell a drasztikus hőmérséklet-változásokat.

A telepítés helyének tisztának és száraznak kell lennie. A levegőben nem lehet túlzottan vezetőképes por, korrozív vegyi gázok (például klór, szulfidok), sóköd, olajköd vagy gyúlékony és robbanásveszélyes por.

Ugyanakkor a DDG fűtőtranszformátor működése közelében lévő területnek mentesnek kell lennie a páralecsapódástól, jégképződéstől, közvetlen csepegő víztől vagy nagynyomású vízsugártól, valamint kerülni kell az erős vibrációt és ütést.

A transzformátor kényszerhűtési rendszerének (léghűtés) működése a működés abszolút feltétele. A telepítési környezetnek képesnek kell lennie arra, hogy stabil és megfelelő tápellátást biztosítson a hűtőrendszer számára.

Jegyzet:

Ha a tényleges környezet, ahol a DDG fűtőtranszformátor található, folyamatos vibrációt, időszakos vízterhelést, közepes vagy magas korróziós kockázatot tartalmaz (például tengerparti területeken vagy vegyi üzemekben), vagy 1000 méternél magasabb tengerszint feletti magasságban, ezt egyértelműen jelezni kell a Yibaling gyárunkból történő megrendeléskor.

Yibaling gyárunk mérnökei speciális tervezést és ellenőrzést végeznek a DDG fűtőtranszformátor szerkezeti rögzítőelemeinek, védőbevonatainak (például nagy teherbírású korróziógátló festéknek), szigetelőanyag-minőségeinek és hűtőrendszeri kapacitásának tekintetében.
