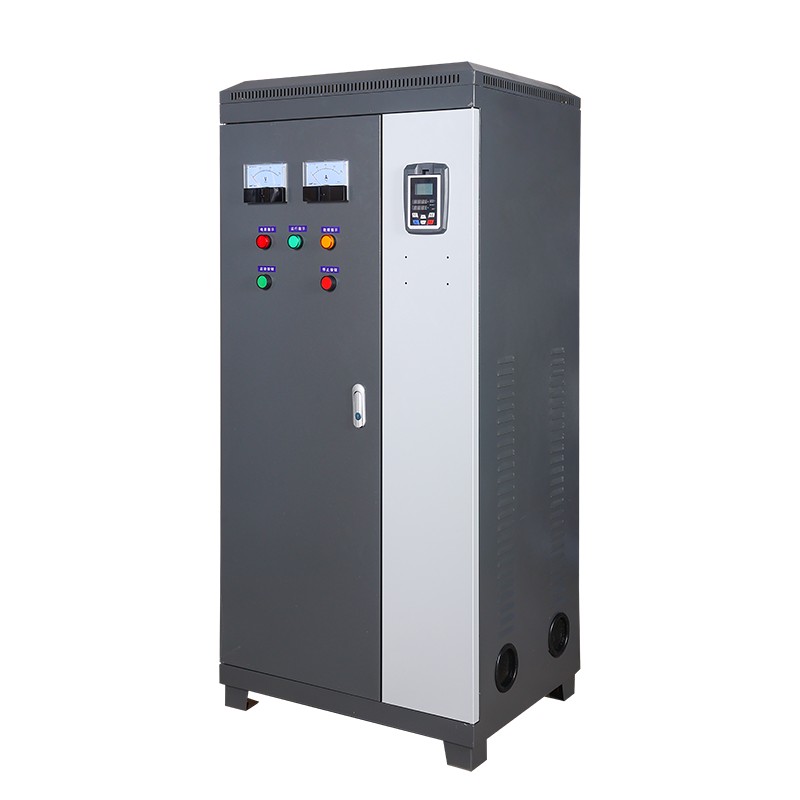

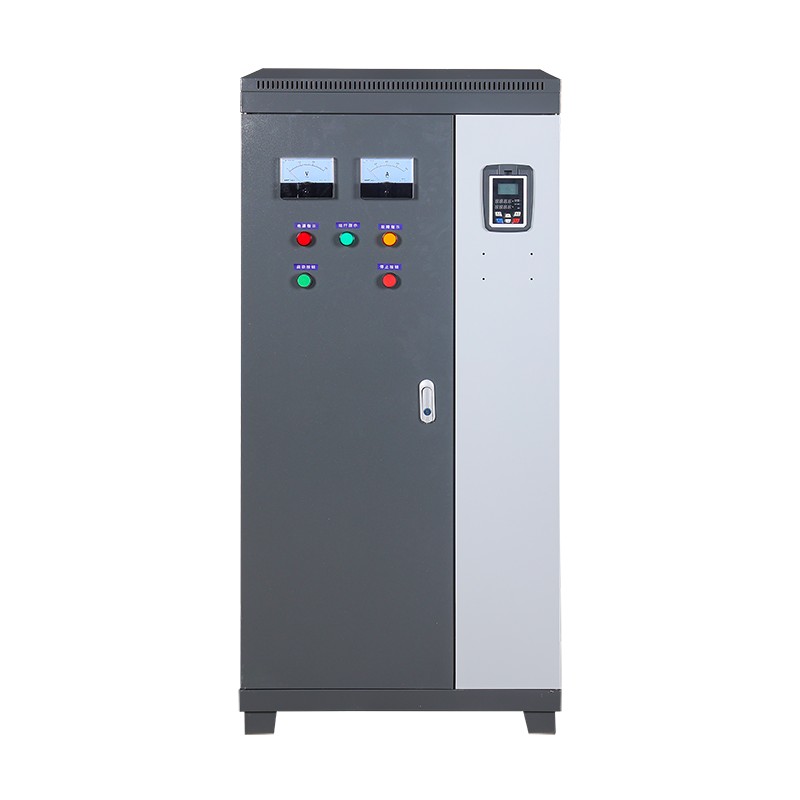

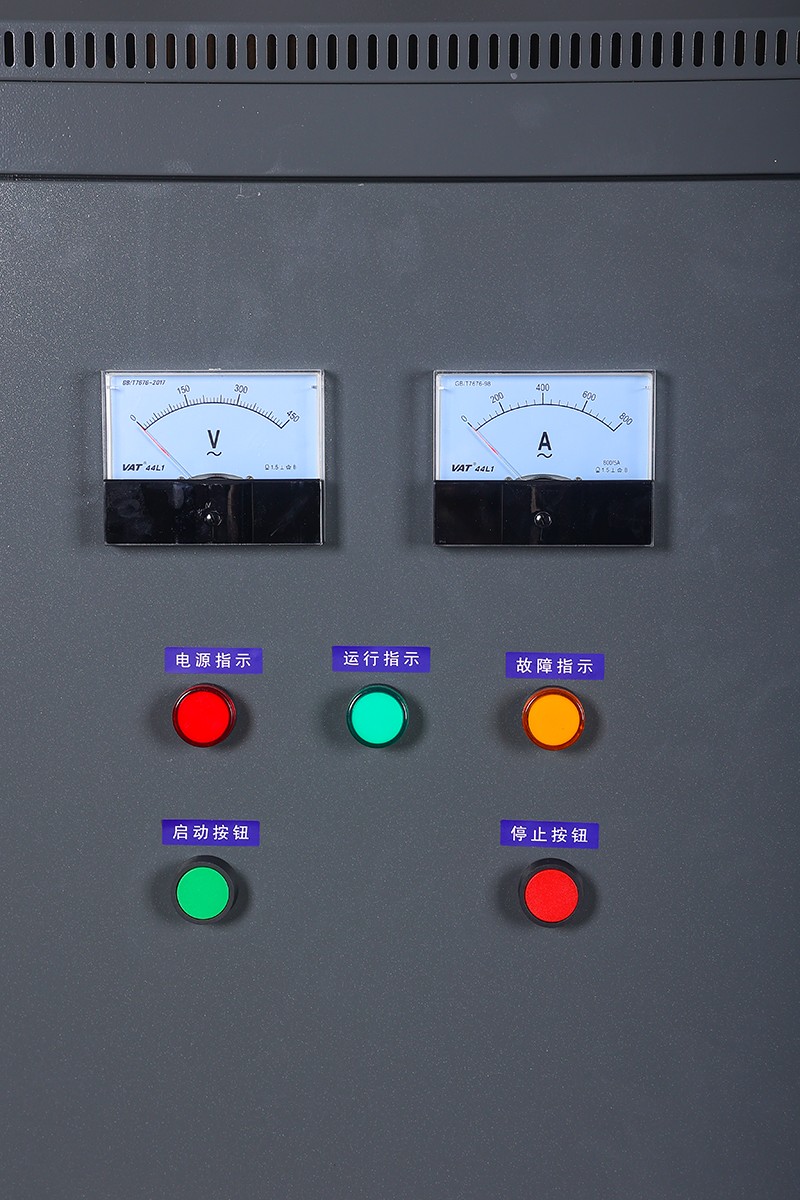

Bypass lágyindító szekrény

A bypass lágyindító szekrény egy integrált és intelligens motorindító és vezérlő eszköz. Ötletesen egyesíti a tirisztoros lágyindító egységet a bypass kontaktorrendszerrel egy szabványos szekrényben.
A mag működési mód két szakaszra oszlik: Amikor a motor elindul, a motorra adott feszültséget és áramot a szekrényben található lágyindító pontosan szabályozza, így sima és ütésmentes lágyindítás érhető el, hatékonyan oldva meg a rácslökések és a közvetlen indítás okozta mechanikai igénybevételek problémáit.

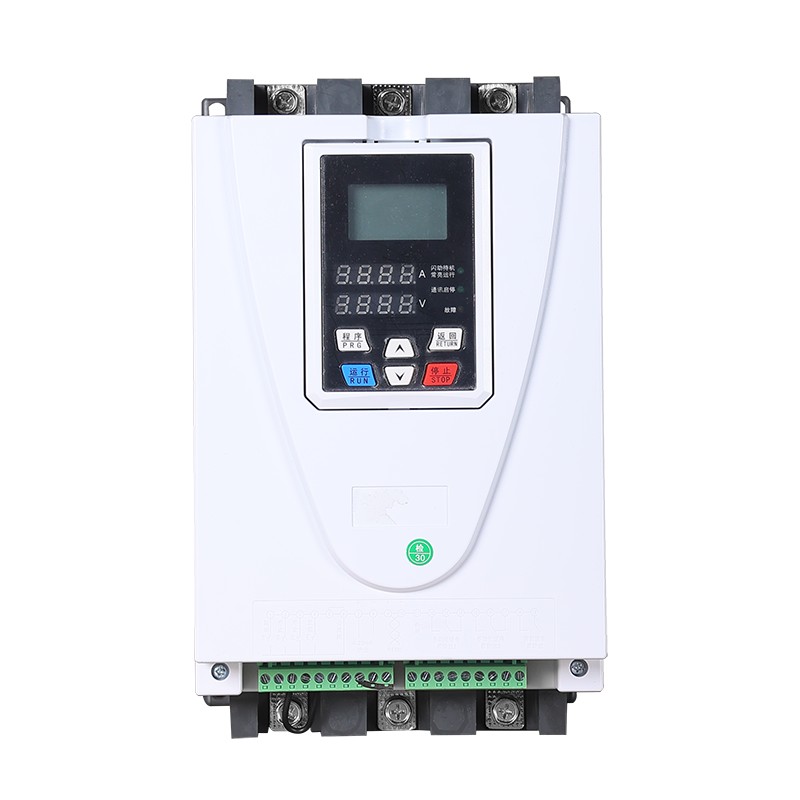

Online lágyindító szekrények VS. Kerülje meg a lágyindító szekrényeket

Alapanyag

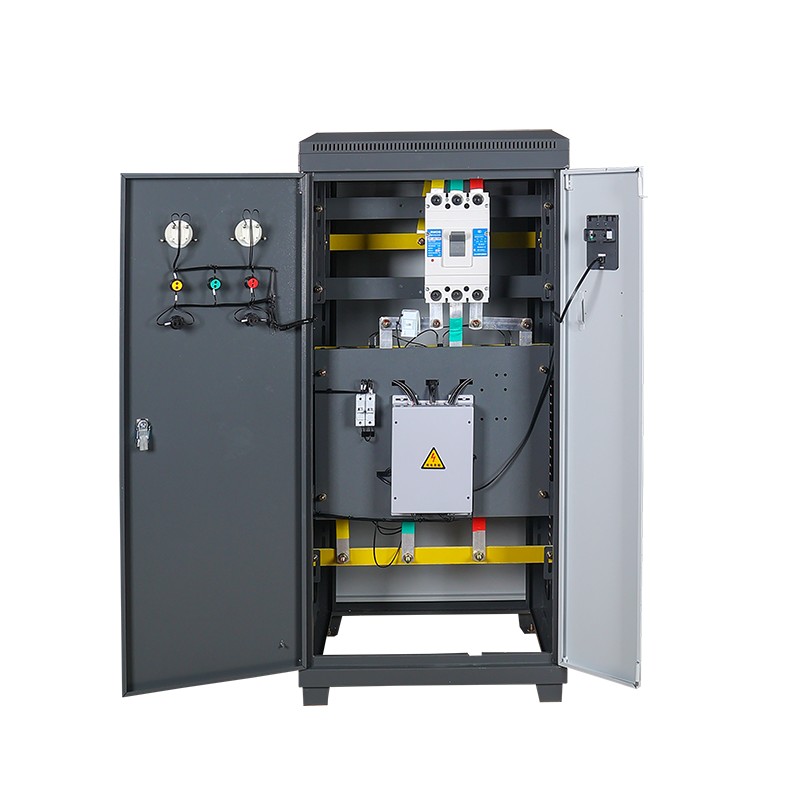

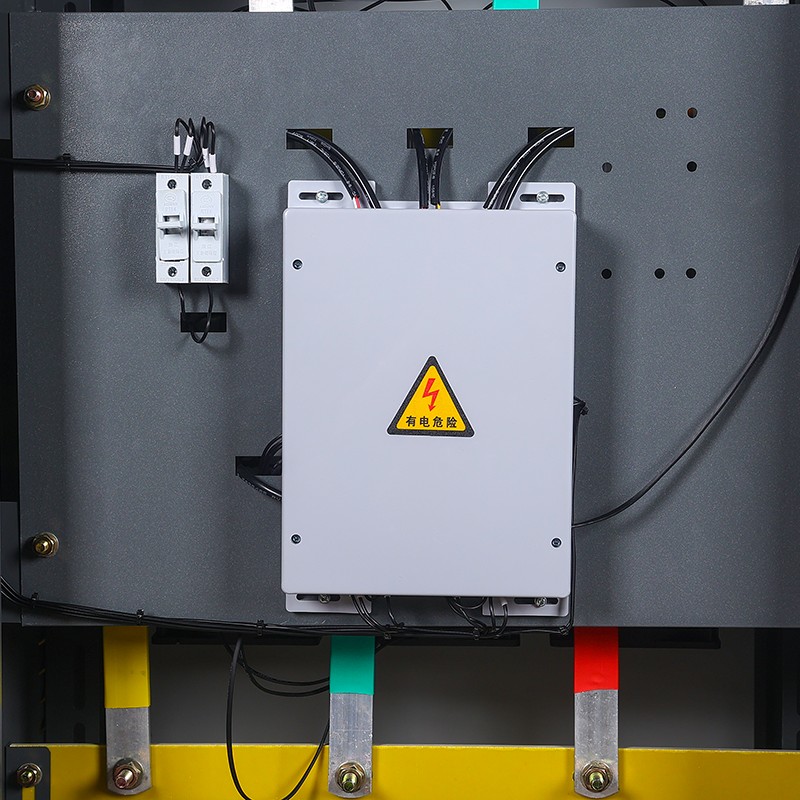

A bypass lágyindító szekrény alapvető elemei egy olyan rendszernek tekinthetők, amely több kulcsfontosságú rész együttműködésével valósul meg:
A funkcionális mag a lágyindító egység tirisztoraiban (szilícium alapú félvezetők) és a bypass egység nagy kapacitású (ezüstötvözet érintkezőkkel) érintkezőiben található.
Az előbbi sima feszültségszabályozást valósít meg az indítási szakaszban, míg az utóbbi a teljes áramot viszi át az állandósult üzemmódban. A bypass soft-start szekrény vezérlő magja a beépített mikroprocesszor chip, amely a teljes rendszer logikájáért és számításáért felelős.

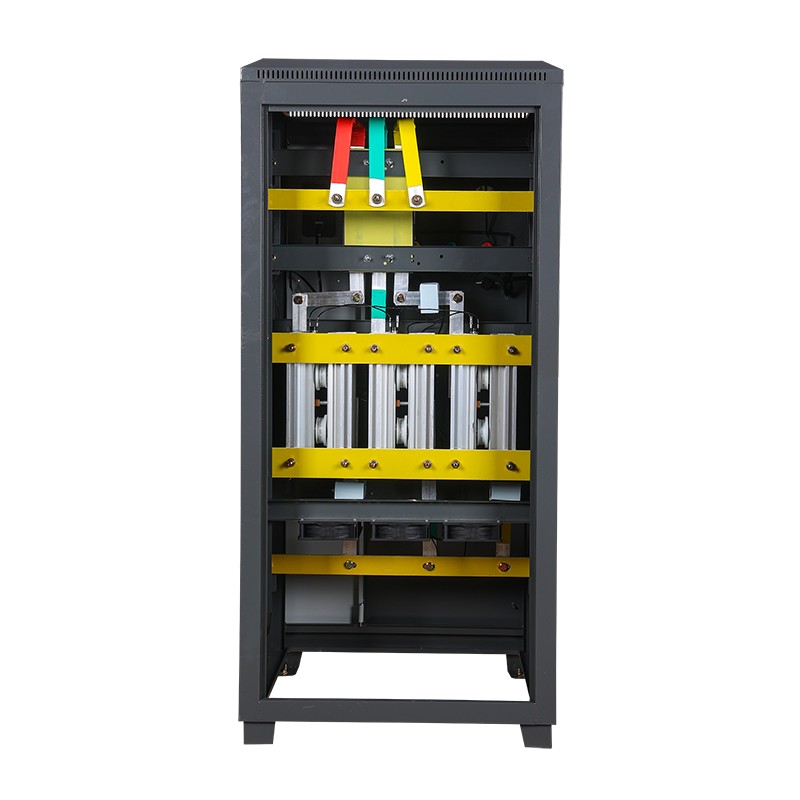

A teljes rendszer elektromos áramútját nagy tisztaságú réz sínek kötik össze.
Minden alkatrész korróziógátló alumínium-horganyzott vázszerkezetre van felszerelve, az elektromos biztonságot műszaki műanyag szigetelő alkatrészek biztosítják.
A nagy teljesítményű modelleknél az alumíniumötvözet radiátorok és hűtőventilátorok hőkezelésre is fel vannak szerelve, a biztonsági védelmi vonalat pedig olyan védelmi elemek alkotják, mint a biztosítékok és a hőrelék.
Ezeknek az anyagoknak a szinergiája végső soron eléri a tervezési célokat: a zökkenőmentes indítást, a hatékony működést, valamint a berendezések biztonságát és megbízhatóságát.
A bypass lágyindítású szekrényeinkben felhasznált alapanyagokat Ibaling mérnökeink gondosan választották ki, és kiváló minőségűek. Az ezekkel a maganyagokkal gyártott bypass lágyindítású szekrények minősége messze meghaladja a szabványt, és rendkívül stabil teljesítményűek.

Tesztelési folyamat

A bypass lágyindító szekrény gyári tesztje egy szigorú, szisztematikus ellenőrzési folyamat, amelynek célja, hogy szimulálja a valós működési feltételeket, és biztosítsa, hogy a funkciók, a biztonság és a megbízhatóság megfeleljen a szabványoknak. Az egész folyamat azt az elvet követi, hogy először statikus, majd dinamikus; először külön alkatrészeket, majd az egész gépet.
Az első lépés a bypass lágyindító szekrény különálló és statikus tesztelése. A fő tápegységhez való csatlakoztatás nélkül a bypass lágyindító szekrényben lévő összes alapvető alkatrészt egyedileg tesztelik, mint például a bypass mágneskapcsoló mechanikai jellemzőinek és érintkezési ellenállásának tesztelése, az áram/feszültség transzformátorok transzformációs arányának és polaritásának ellenőrzése, valamint a 100%-os huzalozási helyesség és szigetelési ellenállás (≥10MΩ és feszültség/g. minden másodlagos vezérlőáramkör tesztelése az alapvető biztonság és pontosság biztosítása érdekében.
Ezzel egyidejűleg az ügyfél igényeinek megfelelően állítsa be előre az indítási paramétereket, és végezze el az ember-gép interfész összes funkciótesztjét.
Ezután lépjen be az alapvető dinamikus és funkcionális tesztelési szakaszba. A hibakereső tápegységhez való csatlakoztatás után először ellenőrizze a fő áramkör fázissorrendjét és feszültségkijelzőjét. A legkritikusabb része a bypass kapcsolási logikai teszt, amelynek során oszcilloszkóppal kell rögzíteni és ellenőrizni, hogy a tirisztor kimenete és a bypass kontaktor zökkenőmentes, ív- és ütésmentes kapcsolást tud-e elérni a feszültség nulla-keresztezési pontján. Ez a bypass lágyindító szekrény bypass kialakításának alapértéke.
Ezután csatlakoztassa a motorszimulációs terhelésdobozt vagy egy kis teljesítményű motort a teljes lágyindítási és lágyleállítási folyamat teszteléséhez, és szimulálja a különböző hibákat, például túláramot, fáziskiesést és reteszelt forgórészt, hogy ellenőrizze, hogy minden védelmi funkció pontosan és gyorsan tud-e működni a beállított értékek szerint. Végezetül hajtson végre egy több órán át tartó folyamatos terhelési műveletet (öregedési teszt), amely során infravörös hőkamerával figyeli a kulcsfontosságú alkatrészek, például a tirisztor hűtőbordája és a gyűjtősín csatlakozási pontjainak hőmérséklet-emelkedését, biztosítva, hogy az a biztonságos határon belül marad (pl. hőmérsékletemelkedés ≤ 70K), hogy feltárja az esetleges folyamat- vagy tervezési hibákat.
Az összes teszt sikeres elvégzése után végezzen végső tisztítási ellenőrzést, húzza meg újra a rögzítőelemeket, és csatolja a teljes "A Bypass lágyindító szekrény gyári vizsgálati jegyzőkönyvét" (beleértve az összes mért adatot), rajzokat, megfelelőségi tanúsítványokat stb., mielőtt kiszállításra csomagolna.
