Vezérlőáramkör tápegysége: nem lehet sarkokat levágni

A CNC gépek azon képessége, hogy el tudja látni a feladatát, az orsótól, a szerszámoktól és a szervóktól függ. De az, hogy megbízhatóan működik-e hiba nélkül, gyakran a kicsi, szerény alkatrészeken múlik – a PLC-ken, reléken, kontaktorokon és jelzőlámpákon.

Ezeknek a vezérlőáramköröknek a tápellátásában nem engedhet meg magának kompromisszumot.

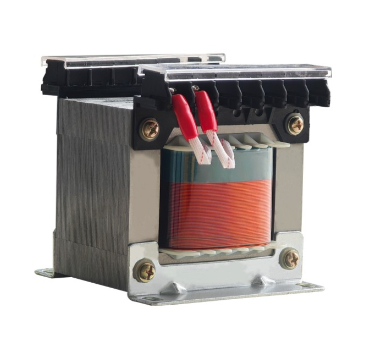

A JBK3 sorozatú szerszámgép-vezérlő transzformátor a szerszámgépek és automatizálási berendezések vezérlőrendszereinek áramellátására készült. Nem hajtja meg a főorsó motort és nem táplálja a vágószerszámokat. Feladata, hogy táplálja a gép „agyát” – megóvja a PLC-ket a meghibásodástól, a kontaktorok zörejétől és az érzékelőadatok elsodródásától.

Mi azJBK3 Szerszámgép-vezérlő transzformátorr?

A JBK3 sorozatú szerszámgép-vezérlő transzformátor egy egyfázisú száraz típusú vezérlőtranszformátor, amelyet AC 50 60 Hz-es áramkörökhöz terveztek, amelyek bemeneti feszültsége nem haladja meg a 660 V-ot. Lecsökkenti a fő tápfeszültséget arra a szintre, amelyre a vezérlőrendszereknek ténylegesen szüksége van – leggyakrabban 220 V, 110 V, 36 V, 24 V, 12 V és 6 V.

Ez nem egy transzformátor. Nem bírja a nagy áramerősséget. Feladata a szerszámgép elektromos rendszereinek vezérlő áramköreinek, helyi világításának, jelzőlámpáinak stabil, tiszta áramellátása.

A kapacitások 40 VA-tól 2500 VA-ig terjednek – egy kis transzformátor, amely támogatja a teljes vezérlőrendszer stabil működését.

Miben különbözik egy hagyományos transzformátortól?

Egy közönséges transzformátor csak "feszültséget változtat" – bármi is megy be, a feszültség máshogy jön ki. Ennyi.

A JBK3 kifejezetten vezérlőáramkörökhöz készült. A különbségek a következők:

Teljes elsődleges másodlagos leválasztás: Ez egy igazi leválasztó transzformátor, nem egy autotranszformátor. A fő áramkörből származó interferencia, túlfeszültség és szivárgás nem éri el a vezérlőoldalt.

Több kimeneti tekercs: Egy transzformátor egyszerre több feszültséget is képes szolgáltatni – 220 V a PLC-hez, 110 V a mágneskapcsolókhoz, 24 V a jelzőlámpákhoz. Minden egy egységből.

Kompakt kialakítás: kapcsolószekrénybe való beépítéshez készült – nem foglal el értékes helyet.

Biztonságos kivezetések: Krimpelt típusú és dugaszolható csatlakozási lehetőségek, érintésbiztos kapocsfedelekkel.

Alapvető technológia: szilárd anyagok, hangfeldolgozás

Mag: Kiváló minőségű, alacsony veszteségű hidegen hengerelt szemcseorientált szilícium acél. Alacsony veszteség, alacsony zaj, alacsony hőmérséklet-emelkedés.

Tekercselések: Tiszta réz vezetékek (alumínium külön kérésre), 180°C-ra méretezett, 2500V feszültségnek ellenállnak (5000V-hoz viszonyítva).

Szigetelés: H osztályú szigetelőanyagok, vákuumimpregnálással (VPI) kezelve – nedvességálló, porálló és rezgésálló, jelentősen csökkentve a szigetelés meghibásodásának kockázatát.

Szabványmegfelelőség: Az 1980-as évek Siemens technológiája alapján tervezett JBK3 megfelel a VDE0551, IEC204 1, IEC439, GB5226.1 és más nemzetközi szabványoknak.

Hol vanJBK3 Szerszámgép-vezérlő transzformátorHasznált?

A JBK3 számos alkalmazásban megtalálható:

Szerszámgépek: CNC gépek, megmunkáló központok, marógépek, köszörűgépek, fúrógépek – bármely gép vezérlőáramkörének teljesítménye

Ipari gépek: Csomagoló berendezések, fröccsöntő gépek, textilipari gépek, nyomdagépek

Ipari automatizálás: PLC vezérlőrendszerek, relé panelek, kontaktor tekercsek

Helyi világítás: Gépi munkalámpák, karbantartási és ellenőrzési világítás

Jelző jelzés: Berendezés állapotjelzők, riasztó lámpák

Importált berendezések: Precíziós szerszámgépek, orvosi eszközök, műszerek

Röviden: ahol szerszámgépekre és automatizálási rendszerekre van szükség vezérlési teljesítményre, ott valószínűleg egy JBK3 van mögötte.

Hogyan válasszuk ki a megfelelőt

Három dolog számít: a kapacitás, a feszültség és a telepítési környezet.

1. lépés – Határozza meg a kapacitást

Adja össze az összes vezérlőelem teljes teljesítményét – kontaktor tartási teljesítménye, PLC-fogyasztás, jelzőlámpák, érzékelők –, majd adjon hozzá 30 50%-os biztonsági ráhagyást. Ne méretezze túl szűkre: a bekapcsolási áram a kontaktorok zárásakor lényegesen nagyobb, mint az állandósult tartóáram.

Standard névleges teljesítmény: 40VA, 63VA, 100VA, 160VA, 250VA, 400VA, 630VA, 1000VA, 1600VA, 2500VA.

2. lépés – Adja meg a feszültségeket

Nem szabványos feszültségre van szüksége? Egyedi opciók állnak rendelkezésre.

3. lépés – Vegye figyelembe a telepítési környezetet

Végső gondolatok

A JBK3 szerszámgép-vezérlő transzformátor nem csúcstechnológiás. Nincs képernyője, nem csatlakozik Wi-Fi-hez, nem kerül a címlapokra.

Amit csinál, az egyszerű és alapvető: tiszta, stabil árammal látja el a vezérlőrendszert.

Azon gyárak esetében, amelyek PLC-hibákkal, kontaktor-csattogással és megmagyarázhatatlan gépleállásokkal küzdöttek, a különbség azonnali. A vezérlő áramkör stabilizálódik – és a gép leáll.

A vezérlőáramkör tápellátását nem érdemes levágni. A stabil teljesítmény stabil gépeket jelent.
