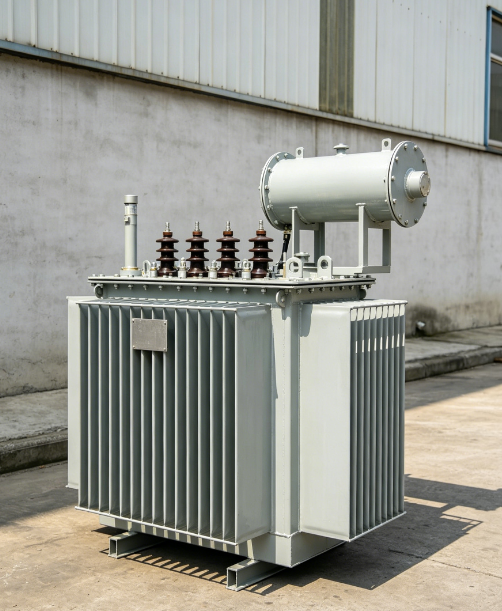

Mi az az S13 olajba merülő elosztó transzformátor?

Az S13 transzformátor egy háromfázisú, olajba merülő elosztó transzformátor, amelyet általában 10 kV/0,4 kV elosztórendszerekben használnak. Alapvető funkciója egyszerű: a nagyfeszültségű villamos energiát alacsony feszültségűvé kell csökkenteni a gyárakban, lakóközösségekben és bevásárlóközpontokban való használatra.

Azonban eltér a korábbi S11 és S9 modellektől – energiatakarékosabb.

Ez az „energiahatékonyság” nem az „öko-módra”, hanem a fizikai tervezési fejlesztésekre támaszkodik:

A vasmag magasabb minőségű hidegen hengerelt orientált szilikon acéllemezeket használ.

Teljesen gérbe zárt, egymásra rakásos eljárást alkalmaz a simább mágneses áramkör érdekében.

Üresjárati vesztesége átlagosan 20-30%-kal alacsonyabb, mint az S11 olajmerítésű elosztó transzformátoroké.

Röviden: ha a nap 24 órájában áram alatt van, az S13 önmagában sokkal kevesebb energiát fogyaszt.

Miért vanaz S13 olajba merülő elosztó transzformátora "megtakarításból származó nyereség"?

A transzformátor veszteségei két fő kategóriába sorolhatók:

Üresjárati veszteség (magvesztés): Amíg a transzformátor feszültség alatt van, terheléstől függetlenül, mivel a vasmag áramot fogyaszt. Ez egy "fix költség".

Terhelési veszteség (rézveszteség): Hő keletkezik, amikor az áram terhelés alatt halad át a tekercseken. A veszteségek nagyobb terhelés esetén nőnek.

Az S13 mindkét típusú veszteséget optimalizálja.

Példa

500kVA transzformátorhoz:

S11 olajmerítésű elosztó transzformátor: ~960W üresjárati veszteség

S13 olajmerítésű elosztó transzformátor: ~680W üresjárati veszteség

Különbség: 280W

Ez elhanyagolhatónak tűnhet, de számoljuk ki: 280 W × 24 óra × 365 nap = kb. 2452,8 kWh évente

A 0,8 jüan/kWh ipari áramár mellett ez közel 1962,24 jüant takarít meg évente. Egy transzformátor 20-30 éves élettartama mellett a megtakarítás jelentősen nő.

Ez nem csak „kis megtakarítás” – elég egy kis transzformátort finanszírozni annak élettartama alatt.

Hol vanaz S13 olajba merülő elosztó transzformátorHasználatra alkalmas?

Műszaki jellemzők: Nincs divatos technológia, csak szilárd teljesítmény

Az S13 olajba merülő elosztó transzformátor nem valami "élvonalbeli" termék. Előnyei a jobb anyagokból és a szilárd megmunkálásból fakadnak:

Vasmag – Nagy áteresztőképességű hidegen hengerelt, orientált szilíciumacél, teljesen gérölt átlapolt illesztésekkel. Alacsony mágneses ellenállás, alacsony örvényáram-veszteség.

Tekercselés – Normál tiszta réz (vagy igény esetén nagy tisztaságú alumínium). A rétegszigetelést gondosan végezzük – nincs parancsikon.

Szigetelő olaj – Jó minőségű transzformátorolaj. Mielőtt elhagyná a gyárat, megvizsgáljuk a dielektromos szilárdságot, a nedvességtartalmat és a dielektromos veszteséget.

Tartály – Hullámos vagy bordás radiátorok, teljesen tömítettek és hegesztettek. Szivárgás- és korrózióálló.

Opcionális teljesen tömített szerkezet – Elzárja az olajat a levegőtől. Lassítja az öregedést, csökkenti a karbantartást.

Ez nem egy "elég jó" termék. Úgy tervezték, hogy évekig folyamatosan működjön.

A legfontosabb szempontok, amelyeket figyelembe kell venni az egyik kiválasztásakor

Kapacitás (kVA) – Adja össze az összes terhelési teljesítményt, majd hagyjon 30 50%-os biztonsági tartalékot. Ne vágja túl szorosan.

Réz kontra alumínium – A réz többe kerül. Az alumínium olcsóbb. Ha a berendezése éjjel-nappal működik, válasszon rézzel.

Teljesen lezárt és konzerváló tartály: Teljesen lezárt a karbantartást nem igénylő kültéri, felügyelet nélküli használathoz; A konzerváló tartályok lehetővé teszik az olajszint megfigyelését a rendszeres ellenőrzésekhez.

Energiahatékonysági fokozat: Az S13 megfelel a jelenlegi fő 1. osztályú energiahatékonyságnak az új nemzeti szabványok szerint. Még kisebb veszteségek érdekében vegye figyelembe az S20 vagy amorf ötvözet transzformátorokat (magasabb költség).

Telepítési környezet

Az olajba merülő transzformátorok jól működnek a szabadban. Csak három dologra ügyeljen: a vízszigetelésre, a lopásvédelemre és a szellőzésre. Ne csak tedd ki őket és felejtsd el őket.

Példa a való világból

Egy textilgyárban két elöregedett S9 800 kVA transzformátor volt, amelyek több mint tíz éve működtek. A termelési teljesítmény nem sokat változott, de a villanyszámlájuk évről évre nőtt.

Lefuttatták a számokat: az S13 800 kVA transzformátorokra való átállás nagyjából 1800 W-ról (S9) körülbelül 800 W-ra (S13) csökkenti a terhelési veszteséget. Ez közel 8760 kWh-t takarít meg évente – csak a tétlenül ülő transzformátoroktól.

A gyárigazgató leegyszerűsítette: "Az új transzformátorok felszerelése után lassabban pörögnek a villanyórák. A számok magukért beszélnek."
