Mi az IT orvosi szigetelő transzformátor és miért olyan fontos?

Az IT orvosi leválasztó transzformátor egy speciális egyfázisú leválasztó transzformátor, amelyet kifejezetten az egészségügyi intézmények orvosi informatikai rendszereihez (Isolated Terra – földeletlen rendszerek) terveztek.

Ellentétben a hagyományos transzformátorokkal, amelyek egyszerűen növelik vagy csökkentik a feszültséget, aIT orvosi transzformátorvalami alapvetően mást tesz: elektromosan leválasztott, földeletlen tápegységet hoz létre a kritikus orvosi berendezések számára a műtőkben, intenzív osztályokon és kardiológiai osztályokon.

Miért számít ez?

Mert egy szabványos földelt áramellátó rendszerben egyetlen szigetelési hiba a megszakító kioldását okozhatja – az életfenntartó berendezések áramellátását csökkentve. Műtőben ez nem lehetséges.

Az IT orvosi transzformátor a szigetelésfigyelő eszközzel (IMD) együtt biztosítja, hogy az első hiba ne szakítsa meg az áramellátást. Riaszt, de nem kapcsol ki. A sebészek befejezhetik az eljárást. Életek nincsenek veszélyben.

Röviden: ez a különbség a riasztás és a kimaradás között. Figyelmeztetés és tragédia között.

Hogyan működik az informatikai orvosi szigetelő transzformátor

Az elv egyszerű, de a végrehajtás könyörtelen.

1. lépés – Izolálás

A transzformátornak két teljesen különálló tekercselése van - elsődleges (hálózati oldal) és másodlagos (beteg oldal). Közvetlen elektromos kapcsolat nincs közöttük. Az erőátvitel mágneses mezőn keresztül történik.

2. lépés – Földeletlen másodlagos

A szekunder oldal nincs földelve – ellentétben a szabványos táprendszerekkel, ahol a nulla földelve van. Ez az IT (Isolated Terra) rendszer magja.

3. lépés – Első hibaüzenet

Ha egyetlen hiba történik – mondjuk egy sebészeti tápkábel becsípődik, és hozzáér a fémvázhoz –, a szigetelésfigyelő eszköz (IMD) érzékeli a szigetelési ellenállás csökkenését, és riasztást ad. De a transzformátor nem kapcsol ki. Az erő tovább áramlik. A sebészcsapatot riasztják, de nem szakítják meg.

4. lépés – Második hiba

A védőberendezés csak akkor kapcsol ki végül, ha egy másik hiba lép fel egy másik vezetéken. Addigra az eljárás jellemzően befejeződik, és a beteg biztonságban van.

5. lépés – Folyamatos megfigyelés

Az IMD folyamatosan méri a szigetelési ellenállást a leválasztott áramkör és a test között. Ha az érték egy beállított küszöbérték alá esik (általában 50 kΩ és 100 kΩ között), vizuális és hangos riasztást vált ki – de itt is nincs áramkimaradás.

Ez a kombináció – leválasztó transzformátor + IMD – a lehető legbiztonságosabb tápellátást hozza létre a közvetlen pácienssel érintkező berendezések számára.

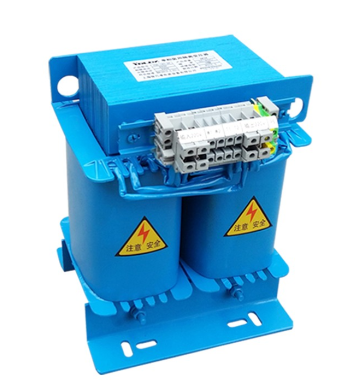

Gyakori típusaiIT Medical Transformers

Az orvosi leválasztó transzformátorok nem kaphatók a polcokon. Egészségügyi alkalmazásokhoz készültek.

A gyakorlatban az 5kVA–8kVA egyfázisú egység a legelterjedtebb egy szabványos műtőben. A következőket látja el árammal:

Sebészeti lámpák

Elektrosebészeti egységek

Betegmonitorok

Érzéstelenítő gépek

Konnektorok a működési területen

MiértIT Medical TransformersAnyag

Mert egy kórházban az áramszünet nem jelent kellemetlenséget. Ez egy életveszélyes esemény.

Íme, mit nyújt egy megfelelően megtervezett informatikai orvosi transzformátorrendszer:

1. Megszakítás nélküli áramellátás az első hiba idején

A szabványos földelt rendszerek az első hiba esetén leoldanak. Az informatikai rendszerek nem. Ez az egyetlen különbség lehetővé teszi a műtét biztonságos befejezését.

2. Rendkívül alacsony szivárgási áram

Az orvosi leválasztó transzformátorok kettős vagy megerősített szigeteléssel és ultraalacsony csatolási kapacitással készülnek. A szivárgási áram általában 0,1 mA alatt van – sokkal alacsonyabb, mint a hagyományos transzformátoroké. Ez kritikus, ha a berendezés közvetlenül csatlakozik a páciens testéhez (pl. EKG-vezetékek, endoszkópos szondák).

3. Folyamatos szigetelésfigyelés

Az IMD éjjel-nappal figyeli a rendszert. Érzékeli a romlást, mielőtt az kritikus meghibásodásgá válna. A karbantartó csapatok korai figyelmeztetést kapnak, nem segélyhívást.

4. Hálózat által okozott interferencia elleni védelem

A leválasztás blokkolja a nagyfrekvenciás zajokat, a harmonikusokat és a hálózati tápfeszültség túlfeszültségét. Az érzékeny orvosi elektronika – monitorok, infúziós pumpák, diagnosztikai berendezések – tisztán és megbízhatóan működik.

5. Az orvosi biztonsági előírások betartása

Az IEC 60601-1, GB 9706.1 és más nemzeti szabványok megkövetelik az informatikai tápellátási rendszereket a betegellátási területeken, ahol a berendezéseket közvetlenül a testre helyezik. Nincs informatikai transzformátor, nincs hatósági engedély.

Orvosi informatikai transzformátorok nélkül a modern sebészet általános célú elosztókkal működne – ezt a kockázatot egyetlen kórház sem engedheti meg magának.

A megfelelő IT Medical Transformer kiválasztása

Az informatikai orvosi transzformátor kiválasztása nem a legolcsóbb egységet jelenti. A szigorú biztonsági és szabályozási követelmények betartásáról van szó.

1. lépés – Határozza meg a szükséges kVA-értéket

Adja össze az informatikai rendszerhez csatlakoztatott összes berendezés energiafogyasztását. Ne csak az adattáblán szereplő névleges értékeket adja hozzá – használja a tényleges mért vagy várható üzemi teljesítményt.

Ökölszabály: 5kVA-8kVA elegendő egyetlen modern műtőhöz. Ne méretezze túl drasztikusan – a 15 kVA-s transzformátor nagyobb szivárgási árammal és nagyobb bekapcsolással rendelkezik.

2. lépés – Ellenőrizze a szivárgási áram határait

Az IEC 60601-1 a betegek szivárgó áramát 0,1 mA-re korlátozza az alkalmazott alkatrészek esetében. A transzformátor kialakítása – beleértve a tekercsleválasztást, az árnyékolást és a mag felépítését – közvetlenül befolyásolja ezt az értéket. Kérjen vizsgálati jelentéseket, amelyek a szivárgási áram méréseit mutatják.

3. lépés – Ellenőrizze a szigetelés-felügyeleti kompatibilitást

Az IT orvosi transzformátornak kompatibilisnek kell lennie a szigetelésfigyelő eszközzel (IMD). A legtöbb modern rendszer szabványos mérési feszültséget használ (pl. 20 V DC vagy alacsony frekvenciájú AC). Győződjön meg arról, hogy a transzformátorban nincs beépített földelés vagy szűrő, ami megzavarná az IMD-t.

4. lépés – Válassza ki a burkolatot és a rögzítést

Nyitott keret – Orvosi minőségű elektromos panelbe történő beépítéshez (leggyakrabban).

Zárt – Padlóra vagy falra szerelhető, ahol a transzformátor nem elektromos személyzet számára hozzáférhető.

IP-besorolás – Az IP20 jellemző a beltéri panelszerelésre. Bizonyos telepítéseknél IP54-re lehet szükség.

5. lépés – Ellenőrizze a tanúsítványokat

Keres:

IEC 60601-1 (elektromos orvosi berendezések biztonsága)

IEC 61558-2-15 (leválasztó transzformátorok biztonsága orvosi használatra)

GB 9706.1 (kínai orvosi szabvány)

CE / UL / CCC a helyi piac által előírtak szerint

Ne fogadja el, hogy „követjük ezeket a szabványokat”. Kérjen típusvizsgálati jelentéseket egy akkreditált labortól.

6. lépés – Tervezze meg az elbocsátást

Kritikus alkalmazásoknál (több OR, kardiális ICU) fontolja meg a kettős IT-rendszereket automatikus átviteli kapcsolókkal (ATS) vagy az IT-transzformátort tápláló UPS-t. Egy transzformátor – egy hibapont. Két transzformátor – valódi redundancia.

Végső gondolatok

Az informatikai orvosi leválasztó transzformátor nem olyan alkatrész, amelyre a műtőben bárki gondolna. A sebészek nem köszönik meg. A nővérek nem takarítják. A karbantartó személyzet ritkán nyúl hozzá.

De mindig ott van – csendben, fáradhatatlanul és teljesen megbízhatóan.

Egy olyan világban, ahol egyetlen elektromos hiba jelentheti a különbséget a befejezett műtét és a válság között, az informatikai orvosi transzformátor a nem énekelt hős. Egyetlen feladatot végez, és tökéletesen: akkor tartsa bekapcsolva a tápellátást, amikor az a legfontosabb.

Ha egy kórház elektromos rendszerét tervezi, korszerűsíti vagy karbantartja, ne kezelje áruként az informatikai orvosi transzformátort. Ez életvédelmi eszköz, nem pótalkatrész.

Válasszon gondosan. Szigorúan határozza meg. Tesztelje alaposan.

Mert amikor a műtőben égve maradnak a lámpák – még akkor is, ha valami elromlik –, az informatikai orvosi transzformátor teszi a dolgát.
