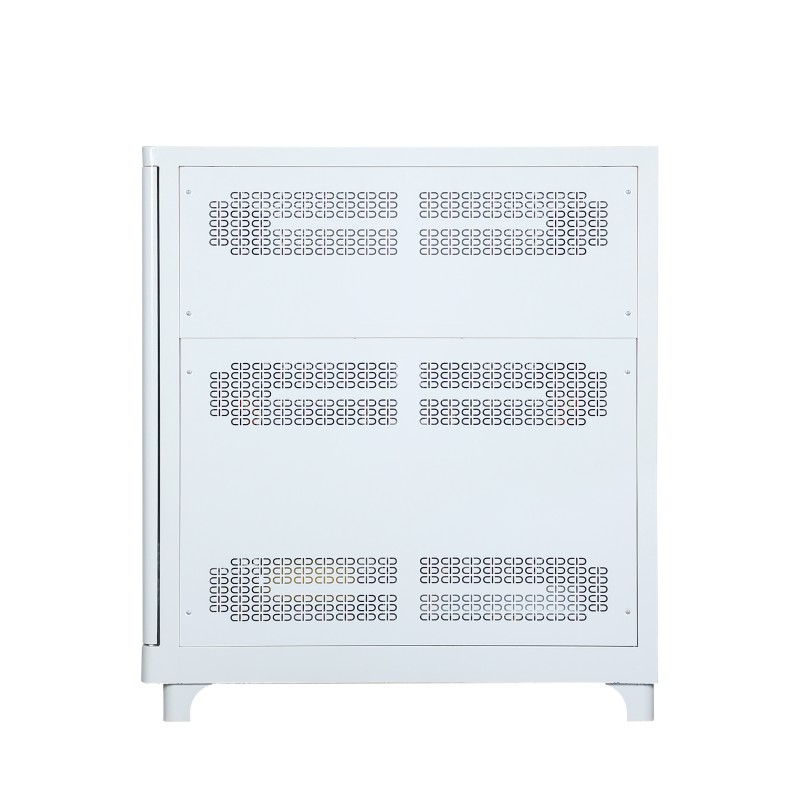

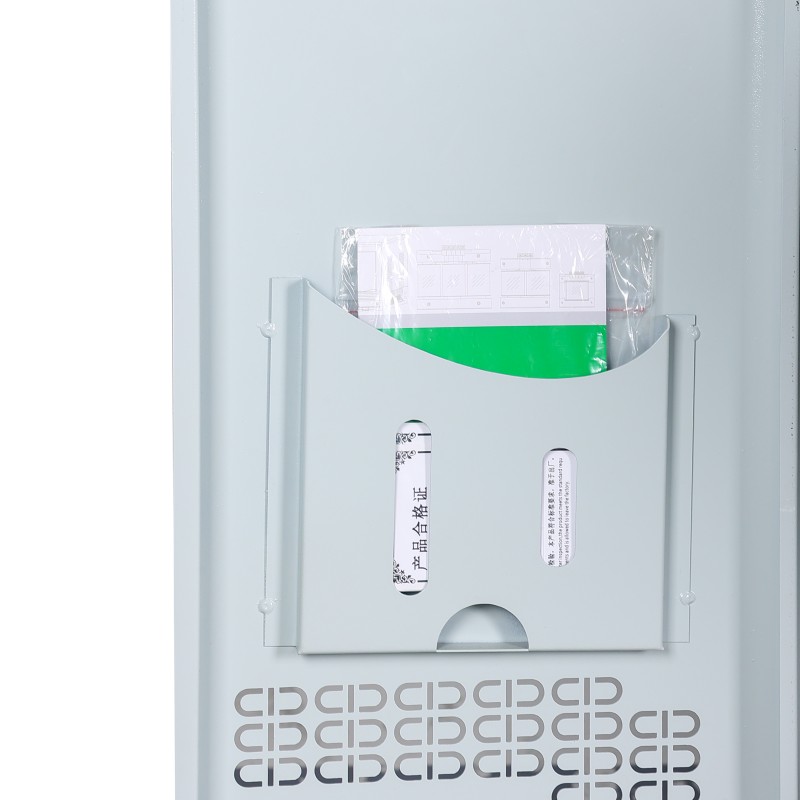

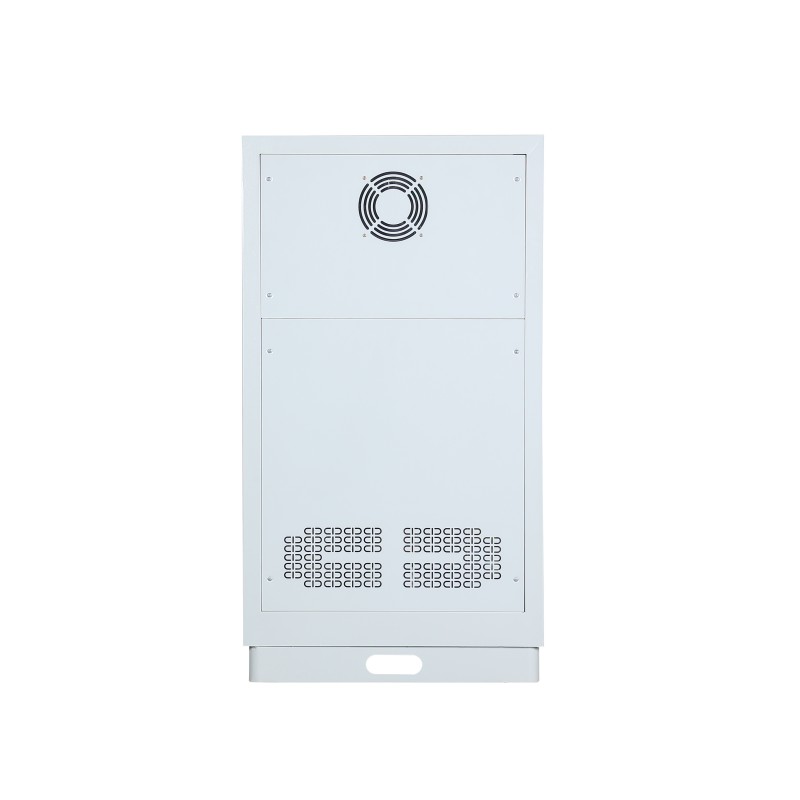

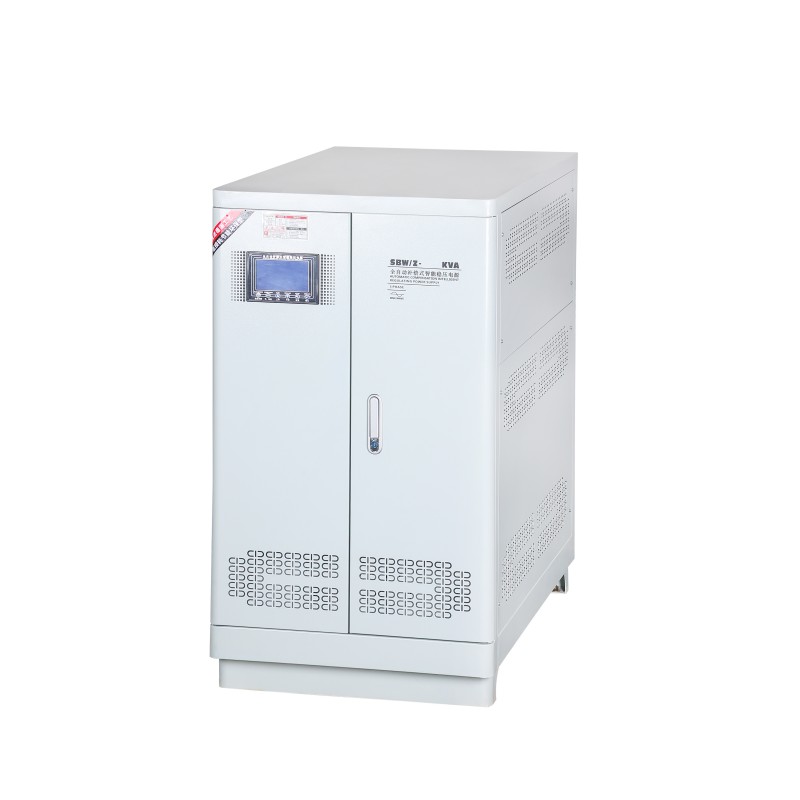

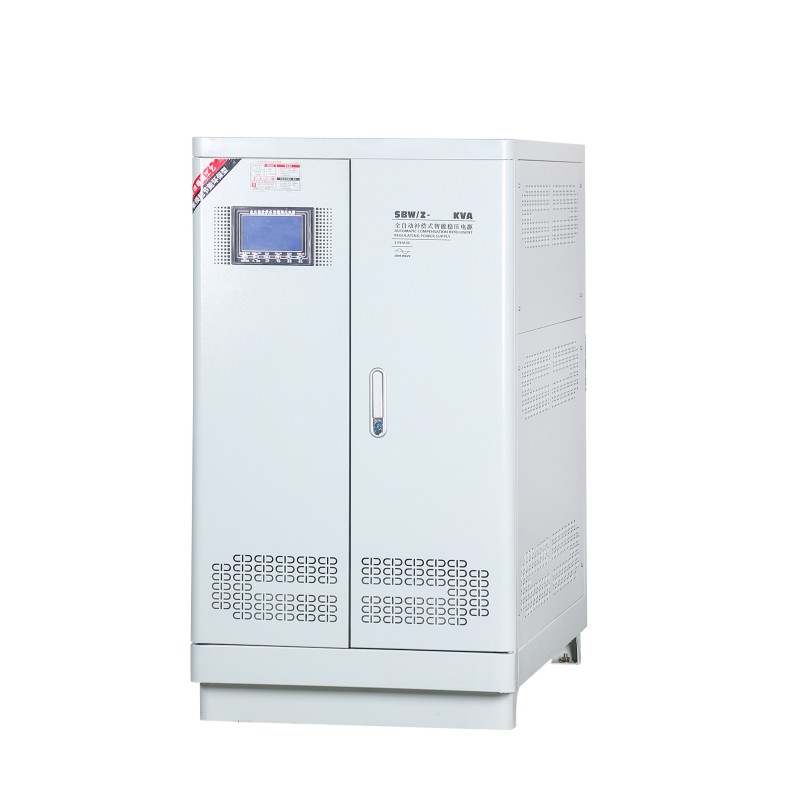

SBW szervofeszültség stabilizátor

Az SBW szervofeszültség-stabilizátor az ipari villamosenergia-rendszerek precíz feszültségkorrektora. Az alapelv a klasszikus elektromechanikus szervoszerkezeten alapul - a kimeneti feszültség folyamatos figyelésével a precíz szervomotort hajtja, hogy simán mozgassa a szénkefét az automatikus transzformátor tekercsén, így fokozatmentes és lineáris feszültségkompenzáció érhető el.
Ez a működési elv három alapvető előnnyel ruházza fel: a kimenet tiszta szinuszhullám, és nem keletkezik harmonikus szennyezés. Ugyanakkor a feszültségszabályozó rendkívül erős ütésállósággal is rendelkezik, amely könnyen ellenáll a pillanatnyi nagy áramütéseknek, például a motor beindításának; a szerkezet megbízható, a karbantartás egyszerű, az átlagos állásidő hosszú.

Az SBW szervo feszültségszabályozó független háromfázisú beállítással rendelkezik, amely hatékonyan megoldja a háromfázisú kiegyensúlyozatlanság problémáját az elektromos hálózatban. Ugyanakkor az intelligens modellek új generációja integrálja a digitális vezérlést, állapotfigyelést és kommunikációs interfészt, miközben megtartja a klasszikus megbízhatóságot, intelligens frissítést érve el.
Tartós, ipari minőségű berendezésként ezt a terméket széles körben használják gyárakban, bányákban, laboratóriumokban és más súlyos feszültségingadozásokkal és összetett terhelési tulajdonságokkal rendelkező forgatókönyvekben (például motorok és hegesztőgépek vannak többségben), és ez a kulcsfontosságú berendezések stabil működésének biztosítási sarokköve.

Az SBW szervofeszültség-stabilizátor testreszabása

1. Erősítse meg az alapvető információkat

Bemeneti/kimeneti feszültség: névleges érték és ingadozási tartomány (pl. bemenet 380V ±25%, a kimenetnek stabilnak kell lennie 380V ±1%).

Terhelési jellemzők: terhelés típusa (motorcsoport, kemence, precíziós műszer stb.), összteljesítmény, indítási mód és minden egyes motor teljesítménye (ütőáram kiszámítása).

Különleges környezet: beépítési hely (beltéri/kültéri), ​​magasság, környezeti hőmérséklet, páratartalom, sok-e a por, a korrozív gáz vagy a gyúlékonyság és robbanásveszély.

Alapvető funkciók: feszültségstabilizációs pontosság (±1%, ±0,5%), válaszsebesség, hatékonysági követelmények.

Speciális funkciók: szükség van-e háromfázisú független beállításra, bypass funkció (kézi/automatikus)

2. Séma megerősítése

Igényeinek megfelelően részletes "SBW szervofeszültség-stabilizátor műszaki sémát igazoló levelet" bocsátunk ki, amelynek alaptartalma a következőket tartalmazza:

Elektromos kapcsolási rajz és szerelési rajz: jól látható a belső elrendezés, az interfészek és a méretek.

Az alapvető összetevők specifikációinak listája:

Kompenzációs transzformátor: maganyag (például kiváló minőségű szilikon acéllemez), tekercsanyag (oxigénmentes réz), szigetelési minőség.

Szervo rendszer: a motor és a meghajtó márka és műszaki adatai, pontossági fokozat.

Vezérlőmag: DSP/PLC modell és típusa, mintavételi sebesség.

Védőeszközök: megszakítók, kontaktorok, stb. márkái és specifikációi.

Teljesítmény elkötelezettség: egyértelműen jelöli a kulcsfontosságú mutatókat, mint például a feszültségstabilizálás pontossága, válaszidő, túlterhelési képesség, hatékonyság stb.

3. Egyedi gyártás

A szerződés aláírása után lépjen be az alapvető gyártási szakaszba, a legfontosabb folyamatok a következők:

Gyártás: használjon kiváló minőségű szilícium acéllemezeket és oxigénmentes rézhuzalokat a tekercseléshez, és végezzen vákuumimpregnáló (VPI) kezelést a szigetelés, a nedvességálló és a hőelvezetés érdekében.

Mechanikus szerkezeti feldolgozás: szekrény lemez, hegesztés, festés. Szervósínek és erőátviteli mechanizmusok precíz telepítése és hibakeresése.

Elektromos szerelés és vezetékezés: a főáramkör és a vezérlőáramkör szabványos összeszerelése, amely biztosítja a szabványos vezetékezést és a megbízhatóságot.

Programírás és a vezérlőrendszer hibakeresése: a testreszabott funkciók alapján írjon be dedikált vezérlőalgoritmusokat és végezzen előzetes hibakeresést.

GYIK

K: Miért különösen alkalmas az SBW szervofeszültség-stabilizátor motorok táplálására? Megoldja a motorindítás problémáját?

Indításgátló sokk: A motor indítóárama elérheti a névleges érték 5-7-szeresét. Az elektromágneses tápegységek könnyen ellenállnak ennek az ütésnek anélkül, hogy kioldódnának vagy károsodnának, mint például az elektronikus feszültségszabályozó a túláramvédelem miatt.

Biztosítsa az indítási feszültség emelkedését: A motor beindításának pillanatában gyorsan kompenzálni tudja a nagy áram okozta hálózati feszültségesést, elegendő kapocsfeszültséget biztosítva a motornak és zökkenőmentes indulását.

Stabil üzemi feszültség: Folyamatos feszültségszabályozás működés közben, elkerülve azokat a feszültségingadozásokat, amelyek a motor túlmelegedését vagy nem megfelelő nyomatékot okoznak.

K: Mire jó az SBW szervofeszültség-stabilizátor „háromfázisú független beállítás” funkciója? Mikor van rá szükség?

V: Ez egy szükséges funkció a háromfázisú feszültségkiegyensúlyozatlanság megoldásához.

Funkció: Az A, B és C fázis feszültségszabályozó rendszerei egymástól függetlenül működnek, kompenzálva a megfelelő fázisok feszültségét. Még ha három fázis bemenete erősen kiegyensúlyozatlan (például 20 V-nál nagyobb különbség), a kimenet továbbra is tökéletes egyensúlyt tud fenntartani.

Kötelező forgatókönyvek: Ha a terhelés egyfázisú eszközöket tartalmaz (például nagy egyfázisú kemencék, hegesztőgépek), vagy az egyfázisú terhelések eloszlása ​​rendkívül egyenetlen, súlyos egyensúlyhiány lép fel a hálózat vagy a transzformátor kimenetén. Ha az SBW szervofeszültség-stabilizátor felosztási funkcióját nem használják, egyes fázisok túlzottan magas feszültséggel rendelkeznek, ami a berendezés károsodását okozza, míg mások feszültsége nem lesz elegendő, és nem működnek. Ez a funkció kulcsfontosságú a CNC gépeknél, precíziós megmunkáló központoknál és szerverfürtöknél.
