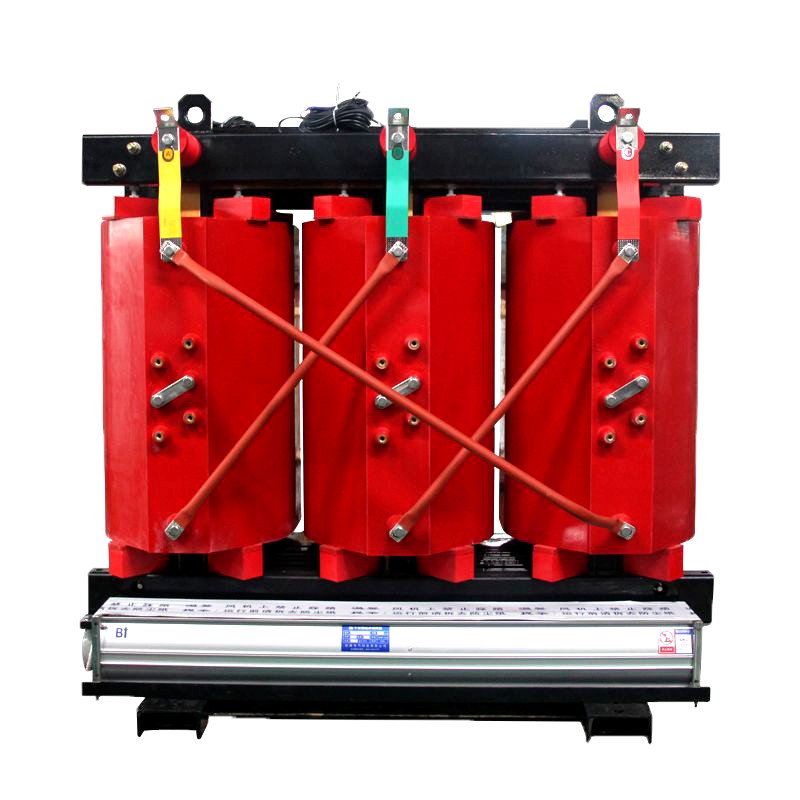

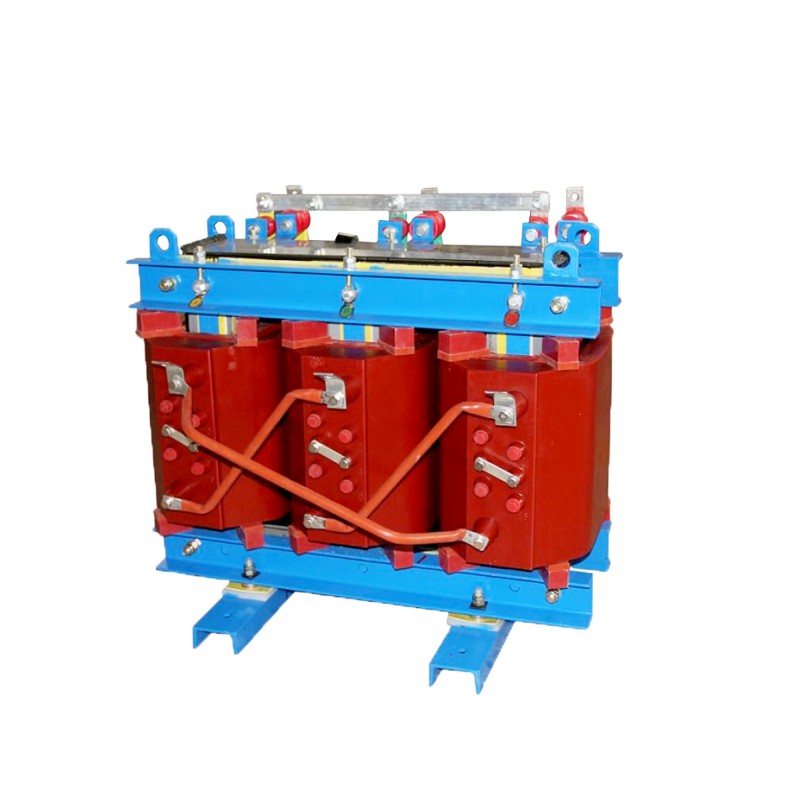

SCB10 Száraz típusú transzformátor

A Zhejiang Yibaling Power Equipment Co., Ltd. az SCB10 száraz típusú transzformátorok egyik nagy gyártója és beszállítója Kínában. A Yibaling gyárunk által gyártott transzformátorok többszörös tanúsítványt kaptak és kiváló minőségűek. Üdvözöljük, hogy kiváló minőségű termékeket vásároljon gyárunkból. Egyedi megrendeléseket is támogatunk.

Kérdés küldése

termékleírás

Az SCB10 száraz típusú transzformátor egy új termék, amelyet a Yibaling, egy megbízható kínai gyár fejlesztett ki. Az alapvető kialakítás abban rejlik, hogy kiváló minőségű epoxigyantát öntenek vákuumban, majd kikeményítik, így a tekercseket teljesen lezárják, így szilárd, nedvességálló, tűzálló és karbantartást nem igénylő szigetelő egységet alkotnak.

Ezért lángálló, tűzálló, robbanásbiztos, karbantartást nem igényel, kis méretű. Az SCB10 száraz típusú transzformátor közvetlenül a terhelési központba telepíthető.

Ugyanakkor tudományos öntési eljárásunk kisebbé teszi a transzformátor helyi kisülését, alacsony zajszinttel és erős hőelvezető képességgel.

Száraz típusú transzformátorként egyáltalán nem használ gyúlékony ásványolajat, alapvetően kiküszöbölve a tűz-, robbanás- és szivárgásveszélyt.

Az égésgátló és önkioltó tulajdonságok lehetővé teszik, hogy közvetlenül a terhelési központba telepítse, például sokemeletes épületekben, metrókban, kórházakban, adatközpontokban stb., amelyek rendkívül szigorú tűzvédelmi követelményekkel rendelkeznek.

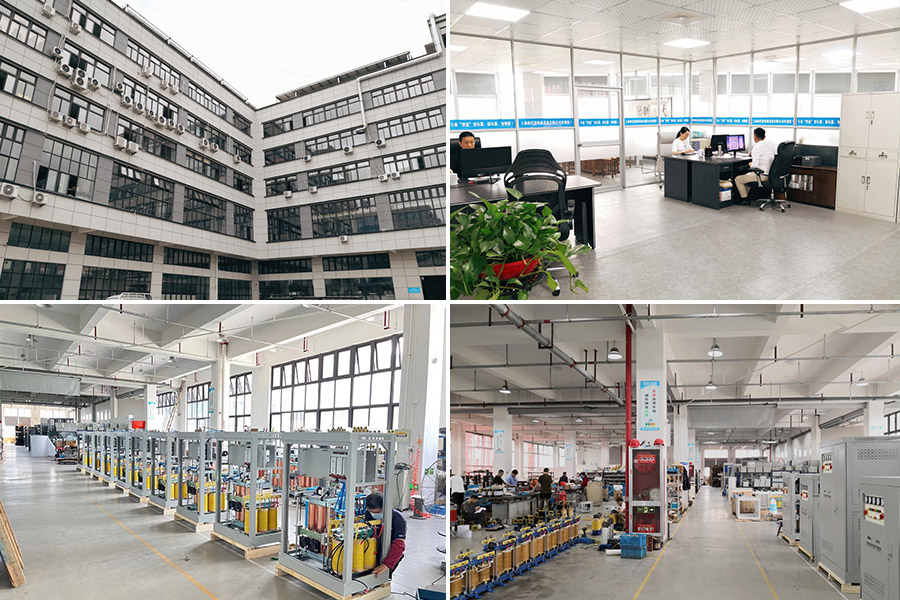

Vállalati profil

Alapanyagok

Az SCB10 száraz típusú transzformátor magja importált kiváló minőségű hidegen hengerelt szilícium acéllemezekből készül (általában nagy mágneses áteresztőképességű, például 30ZH120).

Az egyedülálló, teljesen ferde varratú lépcsőzetes halmozási szerkezet minimalizálhatja a mágneses ellenállást és az örvényáram veszteségeit a mágneses áramkörben, hatékonyan csökkentve az üresjárati áramot és az üzemi zajt.

A mag felülete szorosan epoxigyantával van bevonva. Ez az eljárás nem csak a nedvesség- és rozsdamentesítő funkciót szolgálja, hanem jelentősen csökkenti a mag rezgése által keltett zajt és megakadályozza az idegen tárgyak behatolását.

A tekercsszerkezetet tekintve az SCB10 száraz típusú transzformátor továbbfejlesztett kialakítást kapott. A tekercs belső és külső falait nagy szilárdságú epoxi üvegszálas rácslemezek (FRP) töltik ki és támasztják alá. Ez a kialakítás szilárdan egyesíti a műgyanta öntőtestet és a vezetőt egy nagy mechanikai szilárdságú egésszé.

Ez a termék nagymértékben növeli a tekercs rövidzárlati elektromos dinamikus ellenállását és ütésállóságát, biztosítva, hogy a tekercs ne deformálódjon vagy elmozduljon szélsőséges áramütés hatására, alapvetően elérve, hogy a tekercs soha ne repedjen meg.

Ez a szerkezeti előny közvetlenül a felhasználók számára hosszú távú értékké válik: Szinte kiküszöböli a laza tekercsek vagy a szigetelés repedései által okozott meghibásodási kockázatokat, lehetővé téve, hogy az SCB10 száraz típusú transzformátor valóban karbantartásmentes működést biztosítson a teljes életciklusa során, jelentősen csökkentve ezzel a potenciális karbantartási költségeket és az ügyfelek váratlan leállásai miatti termelési veszteségeket.

Termékinformáció

Névleges kapacitás	Hossz	Szélesség	Magasság	Súly (teljes tömeg)
KVA	mm	mm	mm	Kg
30	590	500	640	270
50	620	550	670	360
80	680	580	710	510
100	720	600	720	570
125	860	650	850	600
160	900	710	890	730
200	940	750	980	850
250	960	770	1030	980
315	1020	790	1060	1130
400	1060	880	1100	1330
500	1080	900	1160	1480
630	1200	920	1150	1580
800	1260	920	1260	1910
1000	1320	940	1300	2260
1250	1380	950	1380	2660
1600	1460	1120	1490	3180
2000	1490	1120	1620	3600
2500	1520	1120	1760	4220
3160	1600	1120	1860	5000
4000	1680	1120	2150	6300

GYIK

K: Mi a fő különbség az SCB10 száraz típusú transzformátorok és az olajos transzformátorok között? Hogyan válasszak?

V: A lényegi különbség a szigetelésben és a hűtőközegben van.

SCB10 száraz típusú transzformátor: A tekercseket epoxigyantával öntötték és levegővel hűtik. Előnyei közé tartozik a biztonság és a tűzmegelőzés (olajmentes, beltéri és sűrűn lakott területekre is alkalmas), a környezetvédelem és a karbantartásmentesség (nincs olajszivárgás veszélye, nincs szükség olajkarbantartásra), rugalmas beépítés.

Olajbe merített transzformátor: Szigetelőolajat használ szigetelő- és hűtőközegként. Előnye a jó hőleadás, az erős túlterhelhetőség és az alacsonyabb költség, de tűzvédelmi felszerelést és rendszeres olajkarbantartást igényel. Általában kültéri vagy független alállomásokon használják.

Hogyan válasszunk:

Válassza ki a száraz típusú transzformátort (SCB): Ha a transzformátort épületekbe (például pincékbe, padlókba), adatközpontokba, metróba, kórházakba, kereskedelmi központokba stb. kell beépíteni, ahol szigorúan megkövetelik a tűzbiztonságot.

Válasszon olajos transzformátort: Ha a transzformátort kültéren vagy önálló alállomáson telepítik, amikor a kezdeti beruházási költség érzékeny, elegendő környezeti tér és teljes körű tűzvédelmi intézkedések állnak rendelkezésre.

K: Az SCB10 száraz típusú transzformátor közvetlenül beltérre telepíthető? Mik a környezetvédelmi követelmények?

V: Igen, ez az SCB10 száraz típusú transzformátor egyik fő előnye. Élettartamának biztosításához azonban az alapvető környezeti feltételeknek teljesülniük kell:

Tisztaság: A környezetnek viszonylag tisztának kell lennie, kerülni kell a vezetőképes fémport és az erős szálas port.

Nedvesség: A levegő relatív páratartalma ≤ 90% legyen, és ne legyen páralecsapódás. Nedves környezetben, például pincében, szellőztetésről vagy páramentesítő berendezésről kell gondoskodni.

Szellőztetés és hőelvezetés: A transzformátor helyiségnek jó szellőzésűnek kell lennie, és körülötte elegendő hőelvezető csatornát (általában ≥ 0,5 méter) kell fenntartani (a termékkövetelményeknek megfelelően). Szigorúan tilos kis helyen lezárni.

Tűzmegelőzés: Bár öngyúlékony, mégis egy erre a célra kialakított, a tűzbiztonsági előírásoknak megfelelő transzformátor helyiségbe kell telepíteni.
