Mi az S11 elosztó transzformátor és miért fontos?

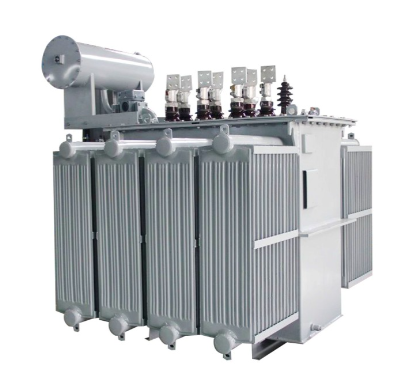

Az S11 elosztótranszformátor egy háromfázisú, olajba merülő elosztótranszformátor, amelyet a középfeszültség – jellemzően 10 kV vagy 6 kV – lecsökkentésére terveztek a gyárak, épületek és közösségek által használt alacsony feszültségszintekre. Mind a teljesen zárt, mind a konzervátoros tartályos típusban kapható, a régebbi S9 sorozat közvetlen frissítése, amely alacsonyabb veszteséget és jobb működési gazdaságosságot biztosít.

Miben különbözik az S11 a korábbi modellektől?

Az S9 sorozathoz képest az S11 körülbelül 30%-kal csökkenti az üresjárati veszteséget és 50–70%-kal az üresjárati áramot. Ez nem kis javulás – jelentős különbség a működési költségekben napról napra, évről évre.

Miért számít ez?

Mert a transzformátorok nem alszanak. A hét minden napján, 24 órában, az év 365 napján futnak. Az alapjáraton kevesebb energiát pazarló transzformátor minden nap pénzt takarít meg. A 20-30 éves élettartam alatt ez a megtakarítás jelentős összeget tesz ki.

Röviden: az S11 az olajbemerített transzformátorok megbízhatóságát lényegesen jobb hatásfokkal biztosítja, mint a lecserélt modellek.

Hogyan anS11 elosztó transzformátorMűvek

A működési elv az elektromágneses indukció – ugyanaz, mint bármely transzformátor –, de az S11 számos tervezési fejlesztést tartalmaz, amelyek növelik a hatékonyságot és a megbízhatóságot.

1. lépés – A mag

A mag kiváló minőségű hidegen hengerelt szemcseorientált szilícium acélból készül, 45°-ban teljesen gérbe vágott átlapolt csatlakozási szerkezettel szerelve. Ez a kialakítás minimalizálja a mágneses ellenállást és az örvényáram veszteségeit. Egyes modellek speciális berendezéssel megépített tekercsmagot használnak, amely zárt mágneses áramkört hoz létre tompakötések nélkül – ami tovább csökkenti a veszteségeket és a zajt.

2. lépés – A tekercsek

A transzformátor javított szigetelésű réz tekercseket és aktív alkatrészanyagokat használ. A tekercs tartószerkezetét nagy stabilitásra tervezték, javítva a működési megbízhatóságot.

3. lépés – A lezárt tartály

A hagyományos konzerváló tartály helyett sok S11 modellben teljesen tömített felépítésű, hullámos olajtartályt használnak. A hullámok kitágulnak és összehúzódnak az olajhőmérséklet változásával, automatikusan kompenzálva a térfogatváltozást. Ez azt jelenti, hogy az olaj tartósan el van zárva a levegőtől – megakadályozva a nedvesség bejutását és lelassítva az olaj oxidációját.

4. lépés – Hűtés

A hűtés ONAN – Oil Natural Air Natural. Nincsenek ventilátorok, nincsenek szivattyúk, nincsenek extra mozgó alkatrészek. A transzformátor a természetes konvekcióra támaszkodik a hullámkarton tartályfalakon keresztül a hő elvezetése érdekében.

Az eredmény: olyan transzformátor, amely hatékonyan működik, tömített marad és minimális karbantartást igényel.

Az S11 transzformátorok általános típusai és besorolása

Az S11 sorozat széles teljesítménytartományban kapható, jellemzően 10kVA-tól 2500kVA-ig.

MiértS11 elosztó transzformátorokAnyag

Mert egy olyan transzformátor, amely kevesebb energiát pazarol és hosszabb ideig tart, olyan transzformátor, amely pénzt takarít meg.

Ez teszi az S11-et szilárd választássá az elosztó hálózatokhoz:

1. Csökkentett terhelésmentesség

A lépcsős lapos mag és a kiváló minőségű szilícium acél körülbelül 30%-kal csökkenti a terhelésmentességet az S9 sorozathoz képest. Egy éjjel-nappal működő transzformátor esetében ez valódi és mérhető megtakarítást jelent.

2. Csökkentett terhelés nélküli áram

A terhelés nélküli áram 50–70%-kal csökken, ami javítja a teljesítménytényezőt és csökkenti a felfelé irányuló veszteségeket.

3. Teljesen zárt szerkezet

A hullámkarton tartály teljesen tömített – nincs légtelenítő, nincs konzervátor. Az olaj nem érintkezik a levegővel, ami azt jelenti, hogy a szigetelőolaj lassabban öregszik, megőrzi dielektromos szilárdságát a transzformátor élettartama alatt.

4. Alacsonyabb zajszint

A zajszint 5 10 dB-lel csökkent a korábbi kialakításokhoz képest, így az S11 alkalmasabb lakóterületek közelében történő telepítésre.

5. Hosszú élettartam

Mivel az olaj le van zárva a levegőtől és a nedvességtől, a transzformátor szigetelőrendszere lassabban bomlik le. Az S11-et 20-30 éves üzemidőre tervezték minimális karbantartás mellett.

6. Alacsony karbantartási igény

Nincs olajmintavétel, nincs feltöltés, nincs konzervátor karbantartás. A teljesen zárt kialakítás azt jelenti, hogy a rutin karbantartás nagyrészt a külső tisztításra és az időszakos ellenőrzésre korlátozódik.

7. Széles alkalmazási kör

Az S11 transzformátorok alkalmasak gyárakban, bányákban, petrolkémiai üzemekben, ipari és mezőgazdasági elosztásban, valamint energia- és világítástechnikai alkalmazásokban.

A megfelelő S11 transzformátor kiválasztása

Az S11 transzformátor kiválasztásához meg kell felelnie a kapacitásnak, a feszültségnek és a környezeti feltételeknek az alkalmazáshoz.

1. lépés – Határozza meg a terhelést

Adja össze az összes csatlakoztatott berendezés energiafogyasztását. Alkalmazzon biztonsági ráhagyást – jellemzően 20 30% a jövőbeni bővítéshez.

S11 szabványos besorolások: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 2000, 2500 VA.

2. lépés – Adja meg a primer és szekunder feszültséget

3. lépés – Válassza ki a csatlakozási csoportot

Dyn11 – a legtöbb alkalmazáshoz ajánlott. A delta nagyfeszültségű csatlakozás utat biztosít a harmonikus áramok számára, és javítja a rövidzárlati kapacitást.

Yyn0 — egyszerűbb, de kevésbé alkalmas kiegyensúlyozatlan terhelésekre.

4. lépés – Ellenőrizze a telepítési környezetet

5. lépés – Vegye figyelembe a tartály típusát

Teljesen lezárt (hullámkarton tartály) – a legtöbb alkalmazáshoz ajánlott. Nincs olajlevegő érintkezés, lassabb az olajöregedés, minimális karbantartás.

Konzerváló tartály — hagyományos kivitel, olajkonzerválóval és légtelenítővel. Rendszeres olajszint-ellenőrzést és karbantartást igényel.

6. lépés – Erősítse meg a védelmi tartozékokat

Kritikus alkalmazások esetén vegye figyelembe:

Gázrelé és nyomáscsökkentő készülék (nagyobb egységekhez)

Hőmérséklet figyelő távriasztó érintkezőkkel

Buchholz relé a hiba észleléséhez

Végső gondolatok

Az S11 olajba merülő elosztó transzformátor jelentős hatékonyságjavulást jelent a korábbi S9 és S10 modellekhez képest. Mivel a terhelési veszteség nem csökken körülbelül 30%-kal, és a terhelési áram sem csökken 50–70%-kal, alacsonyabb működési költségeket és jobb megbízhatóságot biztosít, mint a lecserélt modellek.

Ami az S11-et különösen praktikussá teszi, az a teljesen tömített felépítése. Az olaj levegőtől és nedvességtől való elszigetelésével a tömített tartály kialakítása lassítja az olaj öregedését, meghosszabbítja a szigetelés élettartamát, és gyakorlatilag kiküszöböli a rutin karbantartást. Távoli helyeken történő kültéri telepítéseknél ez jelentős előny.

Az S11 nem a legújabb transzformátor a piacon. Hatékonyságát tekintve az S13, S20 és újabb dizájnok váltották fel. De továbbra is bevált, megbízható, költséghatékony igásló a telepítések millióihoz világszerte.

Olyan projekteknél, ahol a költségvetés és a megbízhatóság egyaránt fontos – egy régebbi transzformátor korszerűsítése, egy meghibásodott egység cseréje vagy egy új elosztóhálózat építése reális költségkorlátozás mellett – az S11 továbbra is szilárd és ésszerű választás.

Nem a legalacsonyabb a vesztesége a valaha gyártott transzformátorok közül. De lényegesen kisebb veszteségei vannak, mint a kicserélt S9-nek – és ez a különbség hónapról hónapra, évről évre megjelenik a villanyszámlán.
