SCB13 Száraz típusú transzformátor

A Zhejiang Yibaling Power Equipment Co., Ltd. az SCB13 száraz típusú transzformátorok egyik legnagyobb gyártója és szállítója Kínában. Transzformátorainkat nagyon kedvelik az ügyfelek, és piacukat nemcsak Kínában, hanem olyan országokra is kiterjesztették, mint Európa és Amerika. Bízunk benne, hogy az Ön beszállítója lehetünk Kínában.

Kérdés küldése

termékleírás

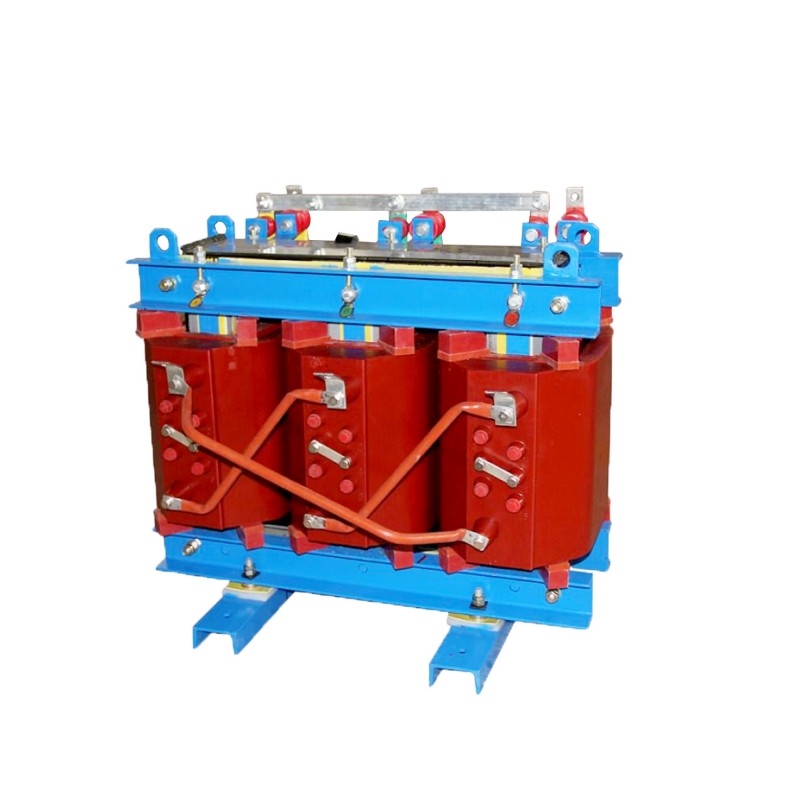

A Yibaling Company által gyártott SCB13 műgyanta szigetelésű száraz típusú transzformátor, amint azt a modellje is jelzi, három fázisra "S", a gyantaöntvényből készült tömör szigetelőszerkezetre "C", a fóliatechnológiával készült tekercselésre "B" van.

Az SCB13 műgyanta szigetelésű száraz típusú transzformátor belseje kiváló minőségű szilícium acéllemezeket használ, a külsejét pedig vákuumgyanta öntéssel alakítják ki. Ez a kialakítás nemcsak viszonylag alacsony üresjárati és terhelési veszteséget eredményez üzem közben, hanem hosszú távon jelentős mennyiségű villamos energiát is megtakarít, így rendkívül gazdaságos.

Ugyanakkor tűz- és nedvességálló, szinte nem igényel napi karbantartást, hosszú élettartamú, biztonságos és környezetbarát, így a termék közvetlenül telepíthető koncentrált elektromos terhelésű területekre anélkül, hogy további dedikált alállomásra lenne szükség, ami nagyon kényelmes.

Vállalati profil

Alapanyagok

Az SCB13 száraz típusú transzformátor törzsanyagrendszere az országos első osztályú energiahatékonyság (13-as hatásfok) és nagy megbízhatóság elérésének fizikai alapja. Az egész rendszert pontosan a két fő cél, az extrém energiatakarékosság és a robusztus szigetelés köré építették.

A magrendkívül jó minőségű hidegen hengerelt orientált szilícium acéllemezeket kell használnia (például 30ZH120 vagy még jobb 27-es), és a lépcsőzetes laminálás és a precíz feldolgozás révén az üresjárati veszteség a minimumra csökken, ami döntő tényező az energiahatékonysági küszöb eléréséhez.

A tekercselés hagyományos zománcozott huzal helyett nagy vezetőképességű oxigénmentes rézfóliát használ, ami nagyobb hőleadási felülettel és jobb örvényáram-jellemzőkkel jelentősen csökkenti a terhelési veszteséget, valamint biztosítja a rövidzárlati ellenállást.
A rézfólia és a rétegközi szigetelőanyagoknagy vákuumkörnyezetbe helyezik, és teljes egészében kiváló minőségű, alacsony viszkozitású és magas hővezető képességű H osztályú epoxigyanta keverékkel öntik. Kikeményedés után nedvességálló, porálló, repedésálló, a vezetővel integrált merev szigetelő képződik, amely az SCB13 száraz típusú transzformátor hosszú távú karbantartásmentes működésének magja.

Ezenkívül a magas hőmérsékletnek ellenálló DMC szigetelő alkatrészek, az intelligens hőmérséklet-szabályozó rendszerek (Pt100 érzékelők) és a kiváló minőségű acéllemez héjak együttesen alkotják a stabil működést biztosító segédrendszert.

Termékinformáció

Névleges kapacitás	Hossz	Szélesség	Magasság	Súly (teljes tömeg)
KVA	mm	mm	mm	Kg
30	590	500	640	270
50	620	550	670	360
80	680	580	710	510
100	720	600	720	570
125	860	650	850	600
160	900	710	890	730
200	940	750	980	850
250	960	770	1030	980
315	1020	790	1060	1130
400	1060	880	1100	1330
500	1080	900	1160	1480
630	1200	920	1150	1580
800	1260	920	1260	1910
1000	1320	940	1300	2260
1250	1380	950	1380	2660
1600	1460	1120	1490	3180
2000	1490	1120	1620	3600
2500	1520	1120	1760	4220
3150	1600	1120	1860	5000
4000	1680	1120	2150	6300

Termékinformáció

K: Mi az a száraz transzformátor?

V: A száraz transzformátor olyan elektromos transzformátor, amely szilárd szigetelő anyagokat használ folyadék helyett, például olajat a tekercsek és a mag közötti szigeteléshez.

K: Hogyan működik az SCB13 száraz típusú transzformátor?

V: Az elektromágneses indukció elvén működik, ahol a primer tekercsben lévő váltakozó áram mágneses mezőt indukál, amely viszont áramot indukál a szekunder tekercsben.

K: Milyen előnyei vannak az SCB13 száraz típusú transzformátor használatának?

V: Az SCB13 száraz típusú transzformátorok biztonságosabbak a tűzveszély szempontjából, könnyebben karbantarthatók, kompaktabbak lehetnek, és alkalmasak beltéri használatra, ahol nem kívánatos az olaj.

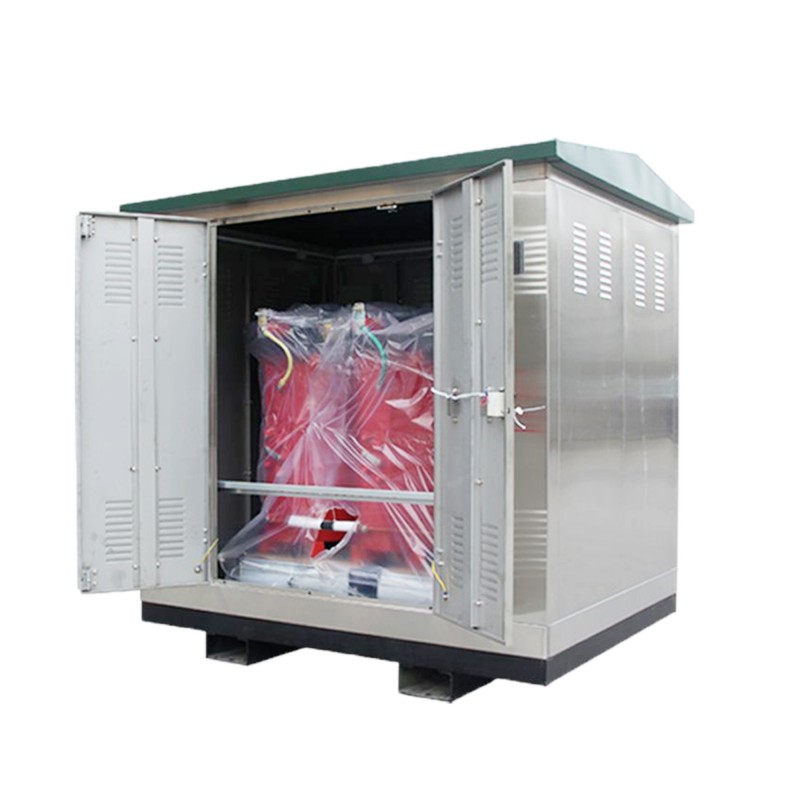

K: Az SCB13 száraz típusú transzformátorok használhatók kültéren?

V: Igen, kültéri használatra lettek besorolva, és időjárásálló burkolattal rendelkeznek.

K: A száraz transzformátorok képesek kezelni az ingadozó terheléseket?

V: A legtöbb száraz transzformátort úgy tervezték, hogy a besorolásukon belül változó terheléseket kezeljen, bár a terhelés hirtelen nagy változásai befolyásolhatják a hatékonyságot és az élettartamot.

K: Vannak-e különleges szempontok a száraz transzformátor telepítésekor?

V: Igen, vegye figyelembe a szellőzésre, a távolságra vonatkozó követelményeket, a földelést, valamint a helyi építési előírásoknak és elektromos szabványoknak való megfelelést.

K: Milyen hatással van a hőmérséklet az SCB13 száraz típusú transzformátor teljesítményére?

V: A magas hőmérséklet csökkentheti a hatékonyságot és növelheti a meghibásodás kockázatát. Az optimális üzemi hőmérséklet fenntartásához megfelelő hűtés és szellőztetés szükséges.
