SG 3 fázisú száraz típusú transzformátor

A Zhejiang Yibaling Power Equipment Co., Ltd. egy kínai gyártó, amely SG 3 fázisú száraz típusú transzformátorok gyártására specializálódott. Több mint húsz éve elkötelezettek vagyunk a transzformátorok területén, és nagy tapasztalattal rendelkezünk a gyártás és értékesítés terén. Termékeink kiváló árelőnyökkel és kiváló minőséggel rendelkeznek. Az értékesítési lefedettség főleg Amerikában van. Bízunk benne, hogy mélyreható együttműködést folytatunk Önnel.

Kérdés küldése

termékleírás

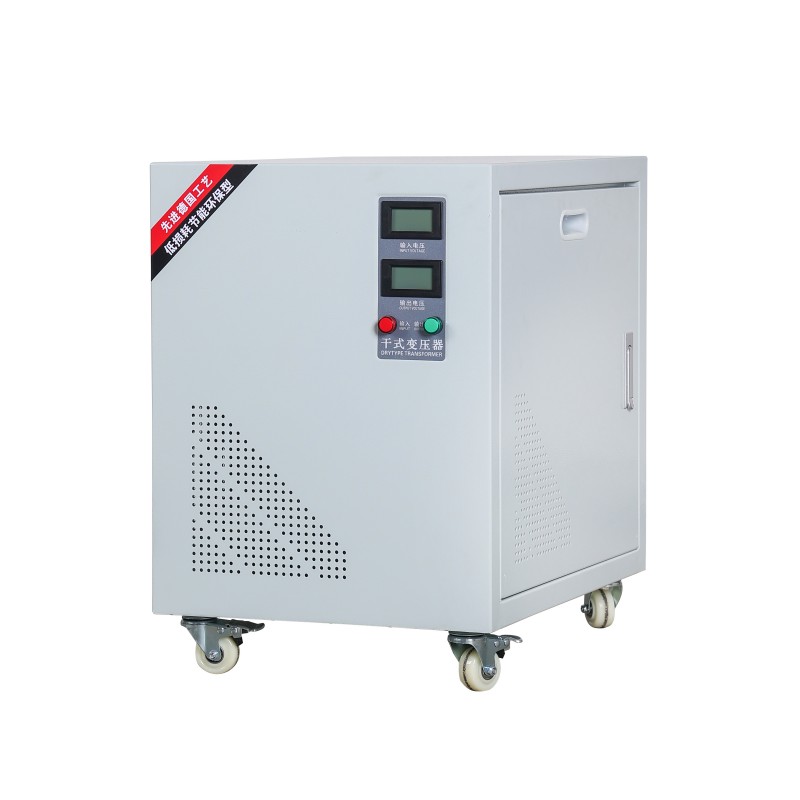

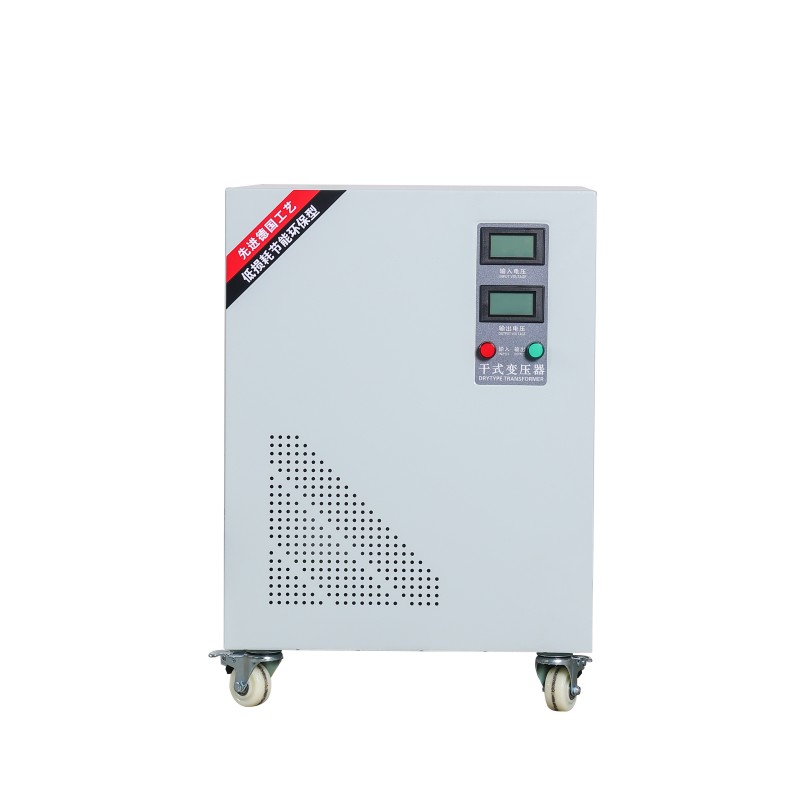

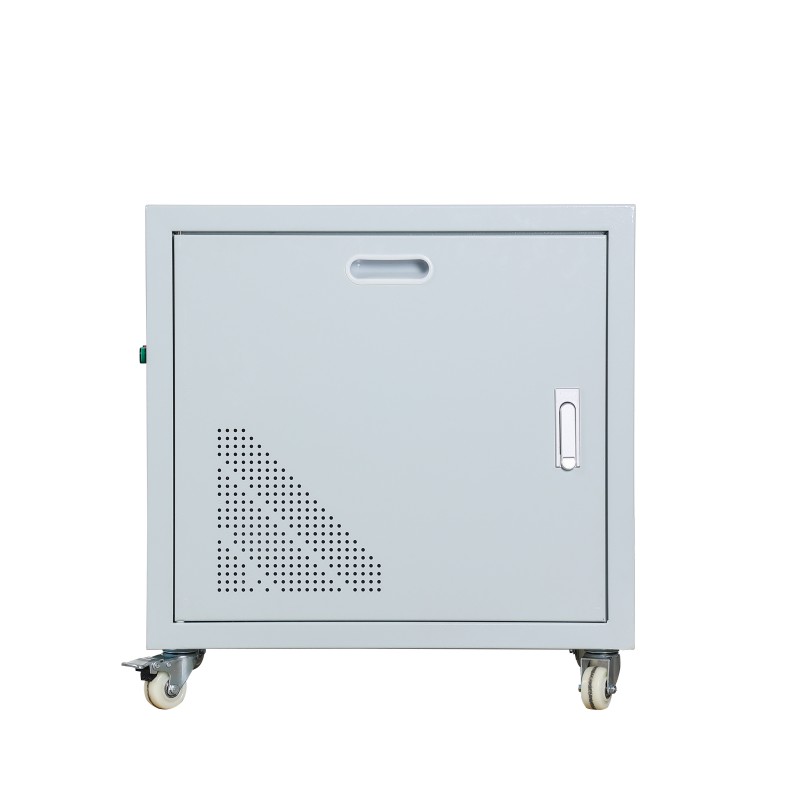

A Yibaling Factory SG 3 fázisú száraz típusú transzformátora egy megbízható energiaelosztó, amelyet modern ipari áramrendszerekhez terveztek. Teljesen zárt, olajmentes szerkezetet vesz fel. A magrész kiváló minőségű hidegen hengerelt szilikon acéllemezekből épül fel H-osztályú szigetelőrendszerrel kombinálva.

Ez a kombináció rendkívül robusztussá teszi a transzformátort. Függetlenül attól, hogy a műhelyben magas hőmérsékletű sütésnek, nedves levegő behatolásának vagy poros környezetnek van kitéve, stabilan működik, és alapvetően nem igényel emberi karbantartást.

Az SG 3 fázisú száraz típusú transzformátor 10 kVA és 2500 kVA közötti kapacitástartományt fed le, és különféle feszültségkombinációkat támogat (például 10 kV/0,4 kV, 6 kV/ 0,69 kV stb.). Kiváló túlterhelési képességgel és rövidzárlat elleni tulajdonságokkal rendelkezik.

Az alacsony veszteségű és alacsony zajszintű kialakítás nem csak az energiahatékonysági 1. szintű szabványnak felel meg, hanem alkalmas zöld gyárak, adatközpontok és városi vasúti tranzit forgatókönyvek számára is, amelyek szigorú környezet- és energiatakarékossági követelményeket támasztanak.

Termék részletek

Minden részletre odafigyelünk:

Az SG 3 fázisú száraz transzformátor tekercselése vákuummal impregnált és kikeményedett, védelmi szintje IP54-ig terjed.

A vasmag és a tekercs rugalmas pufferrögzítést használ a vibráció és a zaj hatékony elnyomására.

Opcionálisan felszerelhető hőmérséklet-szabályozással, páralecsapódás elleni védelemmel és intelligens kommunikációs interfészekkel a valós idejű állapotfigyelés és előrejelző karbantartás érdekében.

Az SG 3 fázisú száraz típusú transzformátor árelőnye

Előnyök	Konkrét megnyilvánulások
Közvetlen beszerzési költség	A kiforrott száraz típusú technológiának, a hazai ellátási láncoknak és a nagyüzemi termelésnek köszönhetően a kezdeti vételára általában versenyképesebb. Például a 100 kVA-s modell referenciaára körülbelül 7500 jüan, ami lényegesen alacsonyabb, mint a hagyományos olajba merülő típusoké.
A hosszú távú működési villamosenergia-költség	A kiváló minőségű hidegen hengerelt szilícium acéllemezek és más alacsony veszteségű anyagok felhasználásával, valamint az optimalizált kialakítással magas energiahatékonysággal (általában ≥ 95%) rendelkezik. Ez jelentősen csökkentheti a villamosenergia-költségeket hosszú távú működés során, így különösen alkalmas 24 órás folyamatos üzemelésre.
Rendkívül alacsony karbantartási költségek	A száraz olajmentes szerkezet szükségtelenné teszi a szigetelőolaj rendszeres ellenőrzését és cseréjét, mint az olajba merülő típusoknál, alapvetően elkerülve az olajszivárgás kockázatát és a kapcsolódó környezeti és biztonsági veszélyeket, gyakorlatilag karbantartásmentes működést biztosítva.
Megtakarítás a telepítési és használati költségekben	Kompakt méret és könnyű súly, nincs szükség speciális olajbányákra vagy összetett tűzoltó létesítményekre. A terhelési központ közelébe telepíthető, így kábeleket, kisfeszültségű áramelosztó létesítményeket és gyári teret takarít meg.
Megbízhatóság és kockázati költség	A teljesen zárt, nedvesség- és porálló szerkezetnek, valamint az olyan eljárásoknak köszönhetően, mint az epoxigyanta öntés, nagy a mechanikai szilárdsága, és erős a rövidzárlatokkal szembeni ellenálló képessége. Ez csökkenti a nem tervezett leállások és a termelési veszteségek kockázatát.

Az SG 3 fázisú száraz típusú transzformátor testreszabása

1. Világosan határozza meg az ügyfél igényeinek részleteit

- Névleges teljesítmény, primer/szekunder feszültség, frekvencia, csatlakozási csoport (pl. Dyn11), impedancia feszültség, ±2x2,5%-os leágazási beállítás megléte.

- Beépítési hely (beltéri/kültéri, pince/padló), magasság, környezeti hőmérséklet, páratartalom, korrozív gázok jelenléte (kémiai környezet), robbanásveszélyes por (szénbánya, lisztmalom) vagy sóköd (partmenti területek).

- Védettségi szint: hagyományos IP20 (részecskementes) vagy IP23/IP54 (fröccsenésálló, porálló), utóbbi speciális kialakítást igényel.

- A héj anyaga:

- Normál: Kiváló minőségű hidegen hengerelt acéllemez, felületi foszfátozás, majd porfestés.

- Korrózióálló: 304 vagy 316L rozsdamentes acél, élelmiszerekhez, gyógyszerekhez, tengerparti területekre alkalmas.

- Robbanásbiztos és magas védelem: Vastag acéllemez vagy alumíniumötvözet, amely megfelel a speciális robbanásbiztos követelményeknek, vagy teljesen tömített hegesztőszerkezetet igényel.

- Hűtési mód: Önhűtés (AN), léghűtés (AF), vagy kényszerített léghűtés (független ventilátorral).

2. Erősítse meg a tervet + termel

A folyamat szakasza	A folyamat részletei
Maggyártás	1. Vágás: A szilikon acéllemezek precíz vágása hosszanti és keresztirányú vágási vonalak segítségével történik. 2. Összeszerelés: Az örvényáram-veszteségek csökkentésére a lépcsőzetes halmozási módszert alkalmazzák. 3. Rögzítés: A rögzítéshez nagy szilárdságú csatornaacélt és kilazulásgátló csavarokat használnak az alacsony zaj érdekében.
Tekercselés gyártás	1. Tekercselés: CNC tekercselőgép használata állandó hőmérsékletű és páratartalmú műhelyben a tekercsek tekercseléséhez, biztosítva a pontos fordulatszámot. 2. Elősütés és VPI-kezelés: Miután a tekercseket vákuumkemencében elősütötték, egy impregnáló tartályba kerülnek "vákuumnyomásos impregnálásra (VPI)": először vákuumot alkalmaznak a légbuborékok eltávolítására, majd az impregnáló gyantát fecskendezik be, végül pedig nyomást gyakorolnak a gyanta alapos behatolására. 3. Szárítás: Magas hőmérsékletű körülmények között keringtetett forró levegős kemencében a tekercseket megszárítják, hogy "páncélszerű" integrált szigetelőt képezzenek.
Végső összeszerelés	1. Összeszerelés: Pontosan helyezze be a megkötött tekercseket a vasmagba. 2. Csatlakozás: Csatlakoztassa a vezetékeket ezüstözött vagy ónozott rézszalagokkal az érintkezési ellenállás csökkentése érdekében. 3. Tartozékok beszerelése: Hőmérsékletszabályozás (Pt100), ventilátor, védőház stb.
