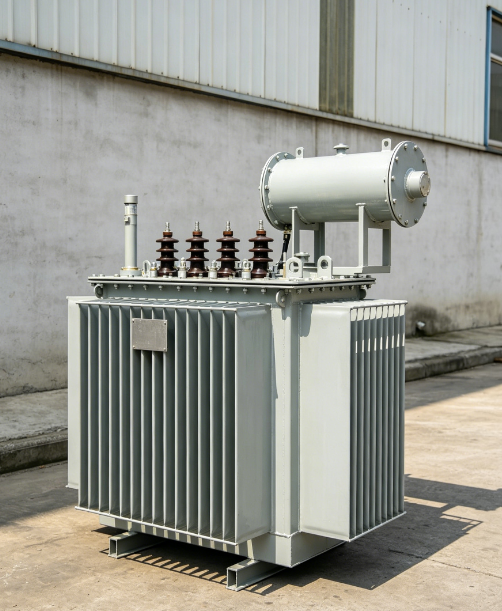

Mi az S11 olajba merülő elosztó transzformátor, és miért fontos?

Az S11 olajba merülő elosztótranszformátor egy háromfázisú, teljesen zárt elosztótranszformátor, amelyet megbízható, hatékony feszültségcsökkentésre terveztek ipari, kereskedelmi és lakossági alkalmazásokban.

Feladata egyszerű: vegye ki a középfeszültségű áramot a hálózatból – jellemzően 10 kV vagy 11 kV –, és csökkentse a gyárak, épületek és közösségek által ténylegesen használt alacsony feszültségszintre, általában 380 V-ra vagy 400 V-ra.

De az S11 nem akármilyen transzformátor. Jelentős hatékonyságnövekedést jelent a korábbi modellekhez, például az S9-hez képest. A terhelés nélküli veszteségei 20 45%-kal csökkennek, a terhelés nélküli áram pedig 60 80%-kal csökken – ami közvetlenül az alacsonyabb villanyszámlákat és a hálózat terhelését jelenti.

Miért számít ez?

Mert a transzformátorok 24/7, az év 365 napján működnek. Az alapjáraton kevesebb energiát pazarló transzformátor évről évre minden nap pénzt takarít meg. Egy közmű, egy ipari üzem vagy egy nagy kereskedelmi épület esetében a halmozott megtakarítás jelentős.

Röviden: az S11 élettartama során önmagában az alacsonyabb veszteségek révén megtérül.

Hogyan anS11 olajba merülő transzformátorMűvek?

A működési elve megegyezik bármely transzformátoréval – elektromágneses indukció –, de az S11 számos tervezési fejlesztést tartalmaz, amelyek növelik a hatékonyságot és a megbízhatóságot.

1. lépés – A mag

A mag kiváló minőségű hidegen hengerelt szemcseorientált szilícium acélból készül, 45°-os lépcsős kötésekkel vágva precíziós német gyártmányú GEORG nyíróvonalakon. A mag többlépcsős keresztmetszetben van egymásra rakva, csökkentve a magnetostrikciós zajt és az energiafogyasztást.

2. lépés – A tekercsek

A nagyfeszültségű tekercs hengeres rétegű tekercses típusú. A kisfeszültségű tekercs lehet hengeres vagy fóliás tekercs. Ez a kialakítás egyenletesen osztja el az amper fordulatait, javítja a rövidzárlat-tűrő képességet, és racionalizálja a mágneses utat.

3. lépés – Szigetelés

A transzformátor A osztályú szigetelést használ olajpapír rendszerrel. A nagy- és kisfeszültségű tekercsek közötti teret papírkarton hüvelyek és kis olajmentesítő akadályok választják el. Az egész szerelvényt vákuumban szárítják, hogy eltávolítsák a nedvességet az olajtöltés előtt.

4. lépés – A lezárt olajtartály

A hagyományos konzerváló tartály helyett az S11 hullámkarton olajtartályt használ. A hullámok kitágulnak és összehúzódnak az olajhőmérséklet változásával, kompenzálva a térfogatváltozást. Ez azt jelenti, hogy az olaj tartósan el van zárva a levegőtől – megakadályozva a nedvesség bejutását és lelassítva az olaj oxidációját.

5. lépés – Hűtés

A hűtés ONAN – Oil Natural Air Natural. Nincsenek ventilátorok, nincsenek szivattyúk, nincsenek extra mozgó alkatrészek. A transzformátor a természetes konvekcióra támaszkodik a hullámkarton tartályfalakon keresztül a hő elvezetése érdekében.

Az eredmény: egy olyan transzformátor, amely hatékonyan működik, tömített marad, és évről évre minimális karbantartást igényel.

Az S11 transzformátorok általános típusai és besorolása

Az S11 sorozat a kapacitások széles skáláját fedi le, jellemzően 30 kVA-tól 2500 kVA-ig, 6 kV, 10 kV és 11 kV szabványos primer feszültséggel és 0,4 kV szekunder feszültséggel.

Szabványos kapacitás tartomány:

Csatlakozási csoportok:

Dyn11 – a legtöbb alkalmazáshoz ajánlott, jobb harmonikus elnyomás

Yyn0 – standard alternatíva egyszerűbb terhelésekhez

Hűtési mód:

ONAN – nincs kényszerhűtés, nincs szükség kiegészítő tápellátásra

Tekercselő anyagok:

Réz – szabvány a jobb vezetőképesség és a hosszabb élettartam érdekében

Alumínium – költségérzékeny alkalmazásokhoz elérhető

MiértS11 olajba merülő transzformátorokAnyag?

Mert egy olyan transzformátor, amely kevesebb energiát pazarol és hosszabb ideig tart, olyan transzformátor, amely pénzt takarít meg.

Az alábbiak szerint az S11 a preferált választás az elosztó hálózatokhoz:

1. Alacsony terhelés nélküli veszteség

A lépcsős lapos mag és a kiváló minőségű szilícium acél 20 45%-kal csökkenti a terhelés nélküli veszteséget az S9 sorozathoz képest. Egy éjjel-nappal működő transzformátor esetében ez valódi és mérhető megtakarítást jelent.

2. Alacsony terhelés nélküli áram

A terhelés nélküli áram 60 80%-kal csökken, ami javítja a teljesítménytényezőt és csökkenti a felfelé irányuló veszteségeket.

3. Teljesen zárt szerkezet

A hullámkarton tartály teljesen tömített – nincs légtelenítő, nincs konzervátor. Az olaj nem érintkezik a levegővel, ami azt jelenti, hogy a szigetelőolaj lassabban öregszik, megőrzi dielektromos szilárdságát a transzformátor élettartama alatt.

4. Alacsony zajszint

A zajszint 7 10 dB-lel csökkent a korábbi tervekhez képest. Ezáltal az S11 alkalmas lakónegyedek, kórházak és irodák közelében történő telepítésre, ahol a zajérzékenység aggodalomra ad okot.

5. Rövidzárlat erőssége

A fóliatekercsek (ha használják), a robusztus rögzítés és a vákuumszárított szigetelés kombinációja jó rövidzárlatállóságot biztosít az S11-nek. A tekercs deformációja nélkül képes kezelni a hibaáramot.

6. Hosszú élettartam

Mivel az olaj le van zárva a levegőtől és a nedvességtől, a transzformátor szigetelőrendszere sokkal lassabban bomlik le. Az S11-et 20-30 éves üzemidőre tervezték minimális karbantartás mellett.

7. Alacsony karbantartási igény

Nincs olajmintavétel, nincs feltöltés, nincs konzervátor karbantartás. A teljesen zárt kialakítás azt jelenti, hogy a rutin karbantartás nagyrészt a külső tisztításra és a perselyek és kapcsok időszakos ellenőrzésére korlátozódik.

A megfelelő S11 transzformátor kiválasztása

Az S11 transzformátor kiválasztásához meg kell felelnie a kapacitásnak, a feszültségnek és a környezeti feltételeknek az alkalmazáshoz.

1. lépés – Határozza meg a terhelést

Adja össze az összes csatlakoztatott berendezés energiafogyasztását. Alkalmazzon biztonsági ráhagyást – jellemzően 20 30%-ot a jövőbeni bővítéshez.

S11 szabványos besorolások: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000 elsődleges és másodlagos Speciális 2000 k. feszültségek

3. lépés – Válassza ki a csatlakozási csoportot

Dyn11 – a legtöbb alkalmazáshoz ajánlott. A delta nagyfeszültségű csatlakozás utat biztosít a harmonikus áramok számára, és javítja a rövidzárlati kapacitást.

Yyn0 — egyszerűbb, de kevésbé alkalmas kiegyensúlyozatlan terhelésekre.

4. lépés – Ellenőrizze a telepítési környezetet

5. lépés – Erősítse meg a tekercselési anyagot

Réz – hosszabb élettartam, jobb vezetőképesség, kritikus alkalmazásokhoz ajánlott.

Alumínium – alacsonyabb kezdeti költség, de nagyobb keresztmetszetet igényel ugyanazon veszteségekért.

6. lépés – Vegye figyelembe a védelmi tartozékokat

A 800 kVA feletti transzformátoroknál a gázrelék és a nyomáscsökkentő eszközök az alapfelszereltség részét képezik. Kritikus alkalmazásokhoz vegye fontolóra egy távoli riasztóérintkezős hőmérséklet-figyelőt.

Végső gondolatok

Az S11 olajba merülő elosztó transzformátor nem a legújabb vagy a legkiválóbb modell a piacon. Hatékonyságában az S13, S20 és a nem amorf ötvözet konstrukciók váltották fel.

De továbbra is bevált, megbízható, költséghatékony igásló a telepítések millióihoz világszerte. Jelentős hatékonyságjavulást kínál a régebbi S9 és S10 modellekhez képest, teljesen tömített felépítésével, amely meghosszabbítja az olaj élettartamát és minimálisra csökkenti a karbantartást.

Ha egy régebbi transzformátort korszerűsít, egy meghibásodott egységet cserél, vagy új elosztóhálózatot épít, ahol a költségvetés és a megbízhatóság egyaránt fontos, az S11 továbbra is szilárd, ésszerű választás. Nem rendelkezik a valaha gyártott transzformátorok legkisebb veszteségével. De ennek van a legalacsonyabb vesztesége minden olyan transzformátor közül, amely sok projekthez illeszkedik a reális költségvetéshez.
