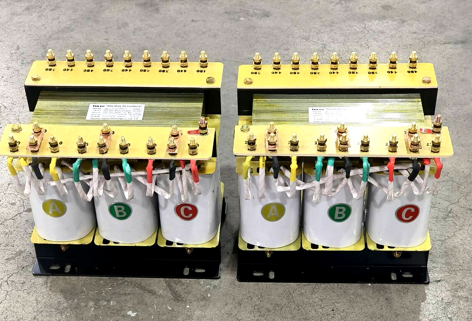

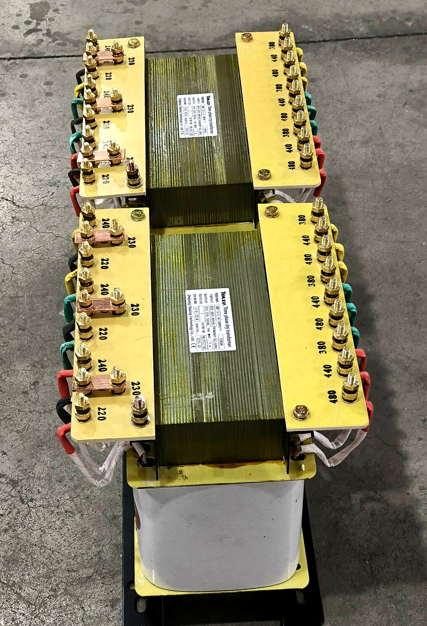

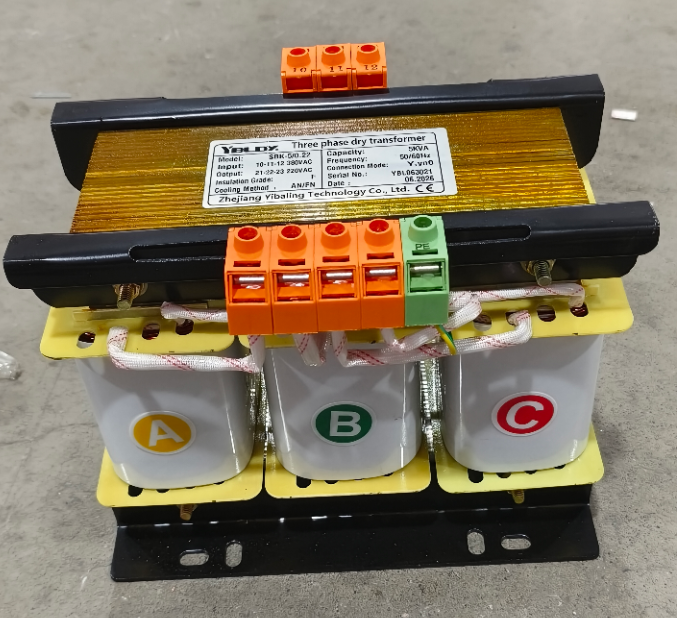

Mi az SBK nagy pontosságú transzformátor és miért fontos?

Az SBK nagy pontosságú transzformátor egy háromfázisú száraz típusú leválasztó transzformátor. Olyan munkákhoz készült, amelyek tiszta, stabil, zajmentes áramot igényelnek.

A legtöbb elosztó transzformátor csak növeli vagy csökkenti a feszültséget. Az SBK többet tesz. Az energia minőségére összpontosít. Elszigeteli az érzékeny fogaskerekeket a rácstól. Kiszűri a magas frekvenciájú zajokat. És stabil, kiegyensúlyozott és alacsony torzítású kimenetet biztosít.

Miért számít ez?

Mert a modern berendezések – CNC gépek, laboratóriumi műszerek, orvosi eszközök – válogatósak az energia tekintetében. Válogatóbb, mint régen. És ha az áram nem tiszta, a dolgok rosszul mennek.

CNC vezérlő hibás. A laboratóriumi műszer hibás értékeket ad. Az orvostechnikai eszköz ok nélkül riaszt. A kommunikációs rendszer adatokat ejt.

Ezek a problémák gyakran nem a berendezés meghibásodását jelentik, hanem az áramellátási problémákat.

Az SBK transzformátor a szennyezett hálózat és az érzékeny terhelés között helyezkedik el. Tisztítja az áramot, stabilizálja a feszültséget és védi a berendezést.

Röviden: a problémás erőt precíziós erővé alakítja.

Hogyan anSBK nagy pontosságú transzformátorMűvek

A működési elv az elektromágneses leválasztás – de számos kritikus fejlesztéssel.

1. lépés – Izolálás

A primer és szekunder tekercseknek nincs közvetlen elektromos csatlakozása. Az erőátvitel mágneses mezőn keresztül történik. Ez önmagában blokkolja a közös üzemmódú zajt és megszakítja a földhurkokat.

2. lépés – Elektrosztatikus árnyékolás

A primer és a szekunder tekercs közé elektrosztatikus réz árnyékolás van hozzáadva és földelve. Ez az árnyékolás kapacitívan eltereli a nagyfrekvenciás zajokat – VFD-kből, kapcsolóüzemű tápegységekből, rádióadókból – a szekunder oldalról.

3. lépés – Alacsony csatolási kapacitás

A speciális tekercselés (rétegelválasztás, átlapolás vagy osztott orsó) csökkenti a parazita kapacitást az elsődleges és a szekunder között. Az alacsonyabb kapacitás jobb nagyfrekvenciás zajelnyomást jelent.

4. lépés – Szigorú feszültségszabályozás

Az SBK alacsony impedanciájú kialakítással készült, minimálisra csökkentve a feszültségesést az üresjáratról a teljes terhelésre. A kimeneti feszültség akkor is stabil marad, ha a terhelés hirtelen megváltozik.

5. lépés – Kiegyensúlyozott kimenet

Háromfázisú modelleknél az SBK jól kiegyensúlyozott kimenetet produkál még akkor is, ha a bemenet enyhén kiegyensúlyozatlan. Ez kritikus fontosságú az olyan érzékeny háromfázisú terheléseknél, mint a CNC gépek, precíziós csiszolók és próbapadok.

Az eredmény: tiszta, stabil, kiegyensúlyozott teljesítmény, amelyre az érzékeny berendezések számíthatnak.

Gyakori típusaiSBK nagy pontosságú transzformátorok

Az SBK transzformátorok többféle konfigurációban állnak rendelkezésre, hogy megfeleljenek a különböző alkalmazási igényeknek.

A legtöbb SBK transzformátort megrendelésre gyártják, nem raktározzák le a polcról. A feszültség, a kapacitás, az árnyékolás és a burkolat mind az ügyfél terheléséhez igazodik.

MiértSBK nagy pontosságú transzformátorokAnyag

Mert az "elég jó" teljesítmény nem elég jó az érzékeny berendezésekhez.

Íme, mit nyújt az SBK transzformátor, amit a hagyományos transzformátorok nem tudnak:

1. Nagyfrekvenciás zajszűrés

A szabványos transzformátorok némi szigetelést biztosítanak, de a magas frekvenciájú zaj továbbra is a tekercselési kapacitáson keresztül párosul. Az SBK elektrosztatikus pajzsa nagyságrendekkel csökkenti ezt a zajt – jellemzően 60 dB és 100 dB között a közös módú elutasítás.

2. Földhurok megszüntetése

Ha több berendezésnek van közös földelése, a földpotenciálok ritkán azonosak. Ez a különbség kóbor áramokat hoz létre, amelyek hurkot képeznek közöttük – ezt hívják a mérnökök földhuroknak.

Audiorendszerben ez alacsony frekvenciájú zümmögésként jelenik meg. Adatgyűjtéskor hibás leolvasást vagy fantomjeleket okoz. A precíziós méréseknél olyan sodródást fog látni, aminek nem kellene ott lennie.

Az SBK úgy oldja meg a problémát, hogy a terhelésnek saját izolált földelési referenciát ad – megszakítja a hurkot és megállítja a zajt a forrásánál.

3. Alacsony kimeneti torzítás

Az SBK nem okoz jelentős harmonikus torzítást. A kimeneti feszültség hullámalakja tiszta szinuszhullám, amely nem különböztethető meg a bemenettől. Érzékeny műszerek esetében ez nem alku tárgya.

4. Csökkentett közös módú feszültség

Azokban a rendszerekben, amelyekben nincs földelés vagy nincs földelés, a közös módú feszültség miatt az elektronika kiszámíthatatlanul működhet – véletlenszerű meghibásodások, téves leolvasások, instabil működés. Az SBK szigetelése és árnyékolása közvetlenül a terhelésnél levágja ezt a közös módú feszültséget, így berendezése tiszta, stabil teljesítményt lát.

5. Berendezések védelme

Az elszigetelés blokkolja a túlfeszültségeket, tüskéket és a villámlás okozta tranzienseket. A terhelés csak azt a tiszta energiát látja, amire szüksége van – a hálózaton lévő szemetet nem.

SBK transzformátor nélkül az érzékeny berendezések ki vannak szolgáltatva a hálózatnak. Az egyiknél a tervezett módon működik – kiszámíthatóan, megbízhatóan, pontosan.

A megfelelő SBK nagy pontosságú transzformátor kiválasztása

Az SBK transzformátor kiválasztása nem csak a kVA-ra és a feszültségre igényel figyelmet.

1. lépés – Határozza meg a terhelés típusát

Egyfázisú vagy háromfázisú? A legtöbb laboratóriumi és orvosi berendezés egyfázisú. A legtöbb ipari CNC és tesztrendszer háromfázisú.

Folyamatos vagy szakaszos? A hét minden napján, 24 órában üzemelő 5 kVA-os transzformátornak más hőigénye van, mint az alkalmi teszteléshez használt transzformátoroknak.

2. lépés – Számítsa ki a szükséges kapacitást

Adja hozzá az összes egyidejűleg működő berendezés VA névtábláját vagy amperét. Ezután adjon hozzá egy margót – jellemzően 20-30% a jövőbeni bővítéshez vagy váratlan túlterhelésekhez.

Példa: Egy CNC vezérlő (1,5 kVA), egy szervohajtás (2 kVA) és egy orsóhajtás (3 kVA) összesen 6,5 kVA. 20%-os ráhagyással: 7,8kVA → válasszon 8kVA vagy 10kVA lehetőséget.

Ne méretezze túl drámaian. A túlméretezett transzformátor nagyobb üresjárati veszteséggel és nagyobb bekapcsolási árammal rendelkezik, anélkül, hogy haszonnal járna.

3. lépés – Adja meg az árnyékolást

A legtöbb SBK-alkalmazás egyetlen elektrosztatikus árnyékolást igényel. A kettős árnyékolás ritka, de elérhető.

4. lépés – Ellenőrizze a feszültséget és a frekvenciát

Elsődleges feszültség – Meg kell egyeznie a webhely tápellátásával (pl. 380 V, 400 V, 415 V, 460 V).

Másodlagos feszültség – Meg kell egyeznie a terhelésével (pl. 380 V, 220 V, 200 V, 110 V).

Frekvencia – 50 Hz, 60 Hz vagy 50/60 Hz kettős besorolású.

Az SBK primer oldalon leágazásokkal építhető fel, hogy alkalmazkodjon az enyhén változó hálózati feszültségekhez.

5. lépés – Válassza ki a burkolatot és a rögzítést

Nyitott keret — Meglévő elektromos panelbe történő beépítéshez. A legalacsonyabb költség.

Zárt (IP20) — Szabványos beltéri burkolat. Véd a véletlen érintés ellen.

Zárt (IP54) – Por- és fröccsenésmentes. Poros vagy nedves ipari környezetekhez.

Állványra szerelhető — 19 hüvelykes berendezési állványokhoz. Gyakori az audio- és tesztrendszerekben.

6. lépés – Ellenőrizze a szivárgó áramot (orvosi vagy pácienshez csatlakoztatott alkalmazások esetén)

Az orvosi minőségű SBK transzformátoroknak meg kell felelniük az IEC 60601-1 szivárgási áram határértékeinek (általában <0,1 mA a betegek által hozzáférhető alkatrészek esetében). Kérjen tesztjelentést – ne hagyatkozzon szóbeli állításokra.

7. lépés – Kérjen tesztjelentéseket

Egy jó hírű szállítónak biztosítania kell:

Szigetelési ellenállás vizsgálata

Dielektromos ellenállási teszt

Üresjárati veszteségmérés

Feszültségszabályozási teszt

Szivárgási áram mérése (orvosi egységekhez)

Nem kötelező: Harmadik féltől származó típusteszt-jelentés

Végső gondolatok

Az SBK nagy pontosságú transzformátor nem a legolcsóbb transzformátor a piacon. Nem a legkisebb és nem a legkönnyebb.

De ha a berendezése nem tolerálja a "piszkos" áramot – amikor a hiba egy leselejtezett alkatrészt, elveszett mintát vagy ismételt MRI-t jelent – ​​az SBK gyorsan megtérül.

Nem rendelkezik érintőképernyővel. Nem csatlakozik a Wi-Fi-hez. Nem készít díszes grafikonokat.

Egyszerűen működik. Csendesen, megbízhatóan, évről évre.

Egy olyan korszakban, amikor elektromos zaj mindenhol – VFD-k, LED-es világítás, kapcsolóüzemű tápegységek, vezeték nélküli töltők – egyre ritkább a tiszta energia. Az SBK transzformátor az az eszköz, amely visszaadja Önnek.

Ha precíziós gyártást, orvosi képalkotást, laboratóriumi tesztelést vagy professzionális hangot üzemeltet, már ismeri a tiszta energia értékét. Ha továbbra is rejtélyes berendezési problémákat keres, akkor az SBK lehet a megoldás, amelyet még nem próbált ki.

A tiszta energia nem luxus. Érzékeny berendezéseknél ez követelmény.
