Egyfázisú nagy teljesítményű feszültségszabályozó

A Yibaling egyfázisú nagy teljesítményű feszültségszabályozó lényegében egy teljesítményszelep, amely pontosan tudja beállítani a váltakozó áram feszültségét. A bejövő feszültséget zökkenőmentesen és folyamatosan be tudja állítani a berendezés megengedett teljesítménytartományán belül tetszőleges értékre. Biztos lehet benne, hogy a Yibalingot választja gyártójaként és szállítójaként ennek a terméknek.
Azokon az ipari és kutatási területeken, amelyek nagy teljesítményt és rendkívül nagy feszültségszabályozási pontosságot igényelnek, a termék nagyon hasznos asszisztenssé válik.
Közülük az öncsatolt típus egyszerű szerkezettel és alacsony költséggel rendelkezik, de van kefe kopás; míg az érintésmentes típus, bár drágább, a gyors szabályozás és a karbantartásmentes előnyökkel rendelkezik, és jobban megfelel az automatizálási vezérlési követelményeknek.
A fő jellemző a több tíz és több száz kilowatt közötti terhelés elviselésében, a precíz feszültségszabályozásban és a beépített többféle védelemben rejlik, mint például a túláram és a túlmelegedés ellen.
Termékünket széles körben használják olyan forgatókönyvekben, mint a nagy berendezések lágyindítása, elektromos kemencék hőmérséklet-szabályozása, világítás beállítása, termék öregedési tesztelése és új energetikai berendezések kísérletei, így fontos eszközzé válik a biztonságos, stabil és szabályozható áramellátás megteremtésében a modern villamosenergia-rendszerekben.

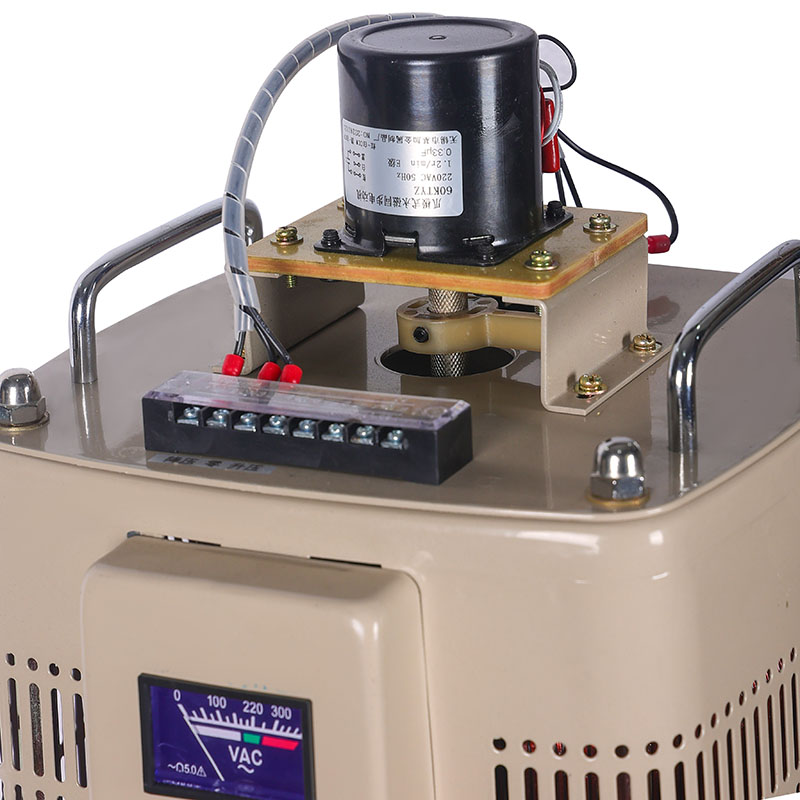

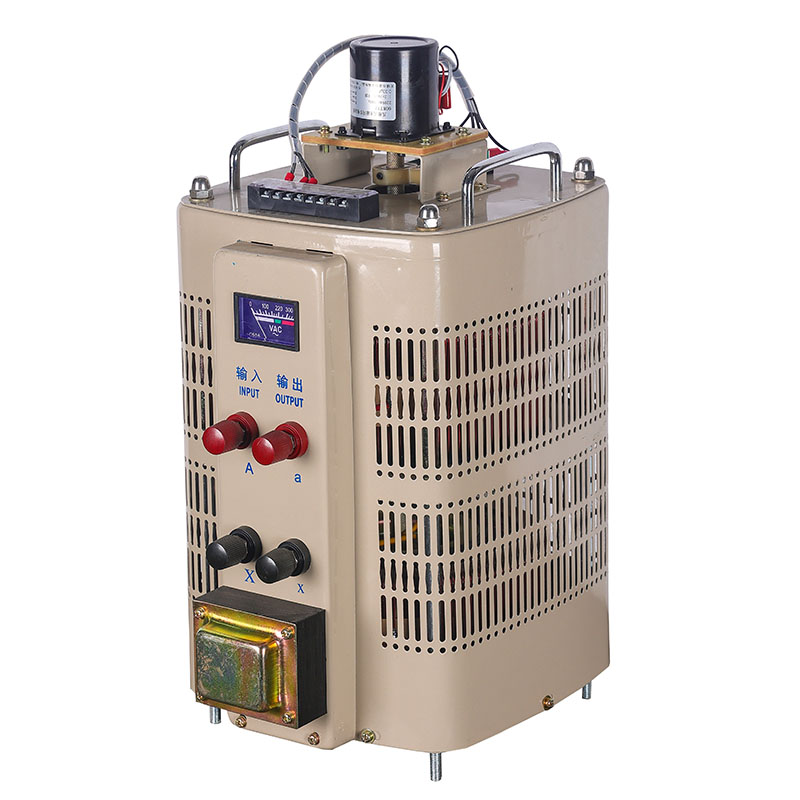

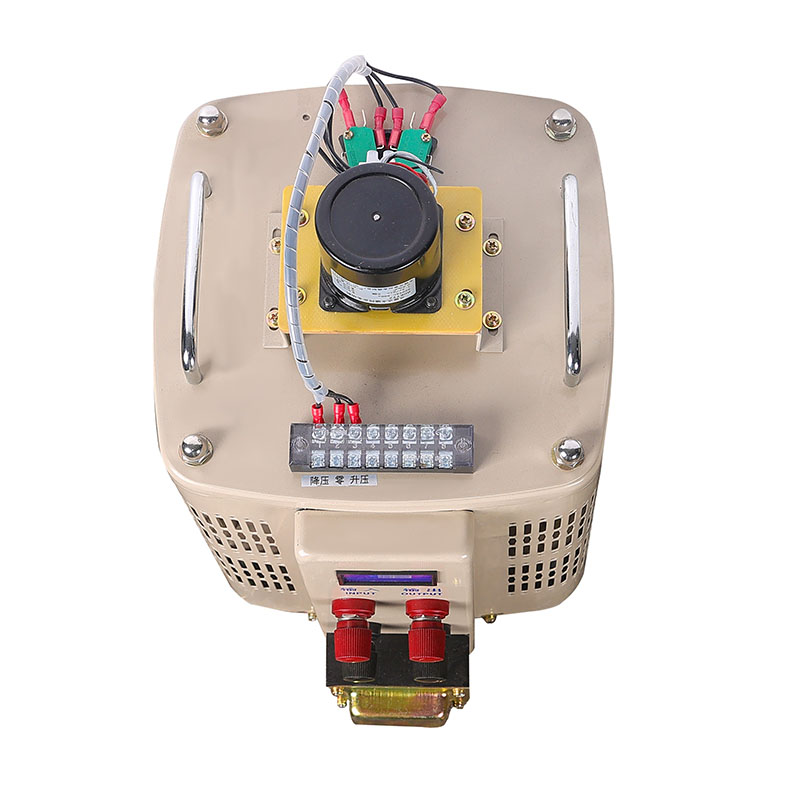

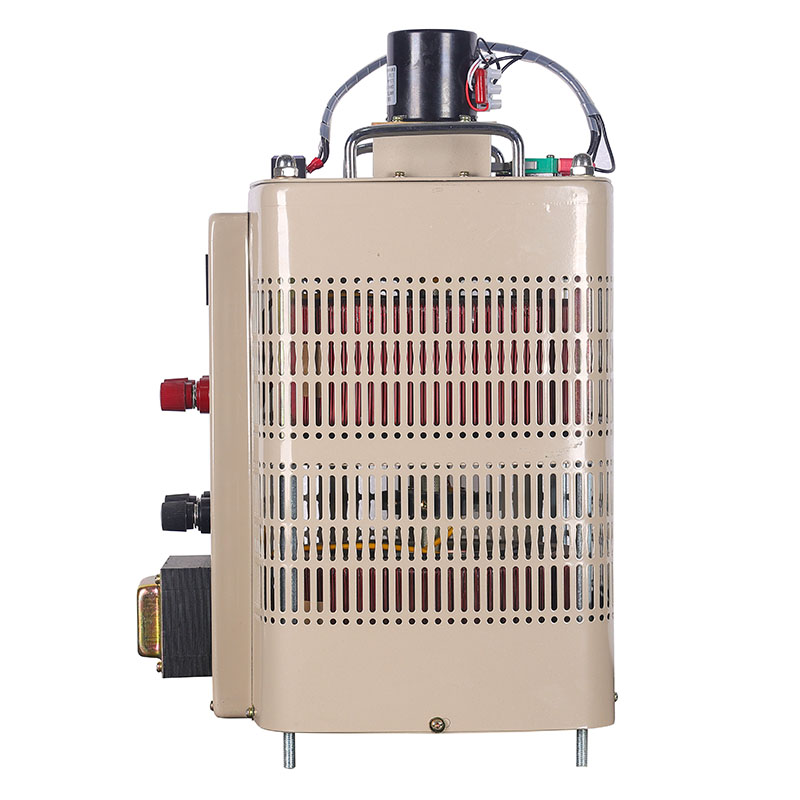

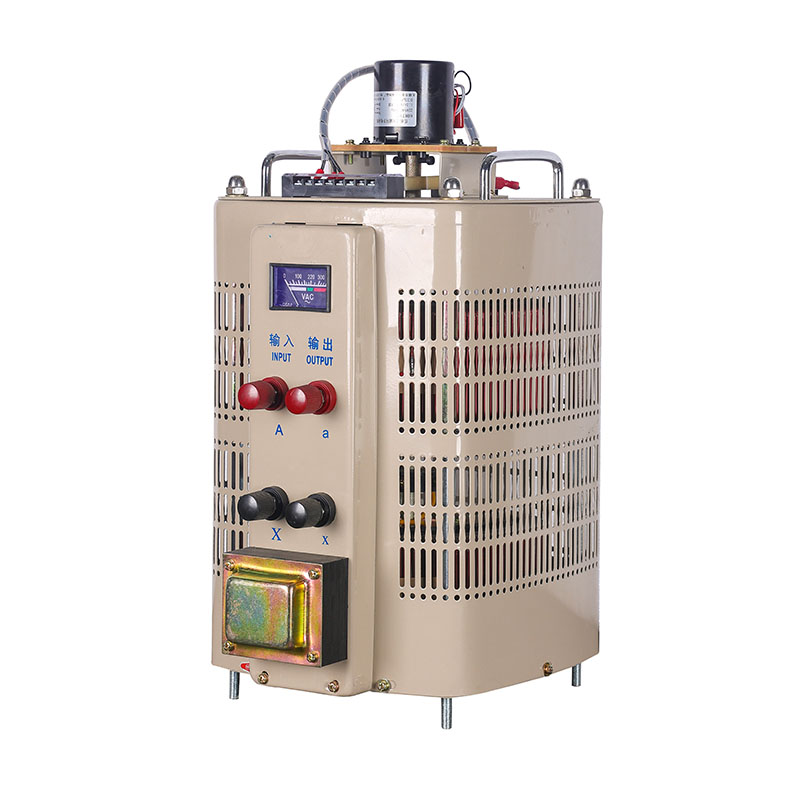

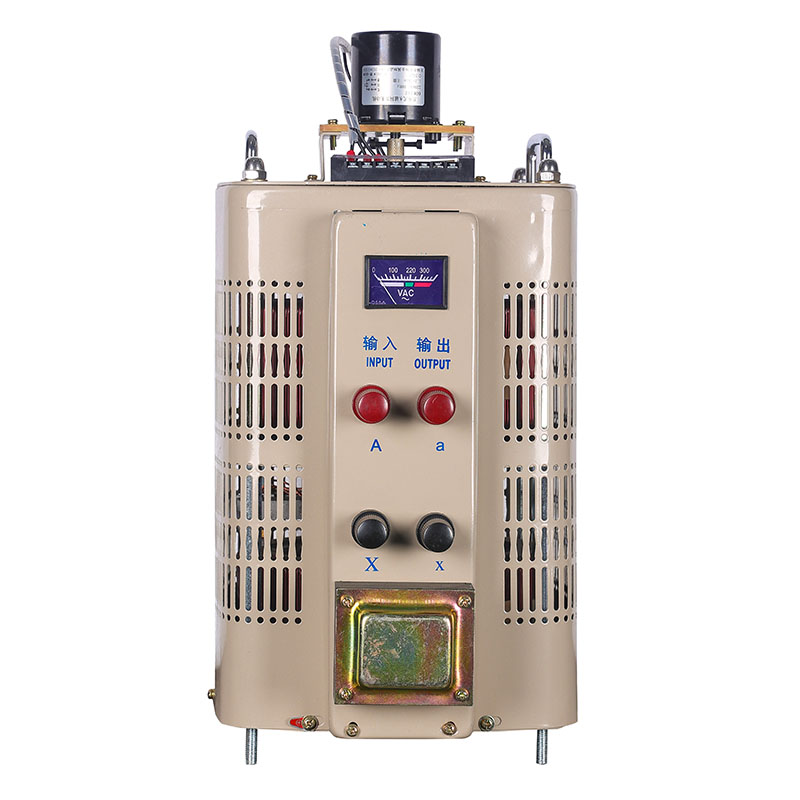

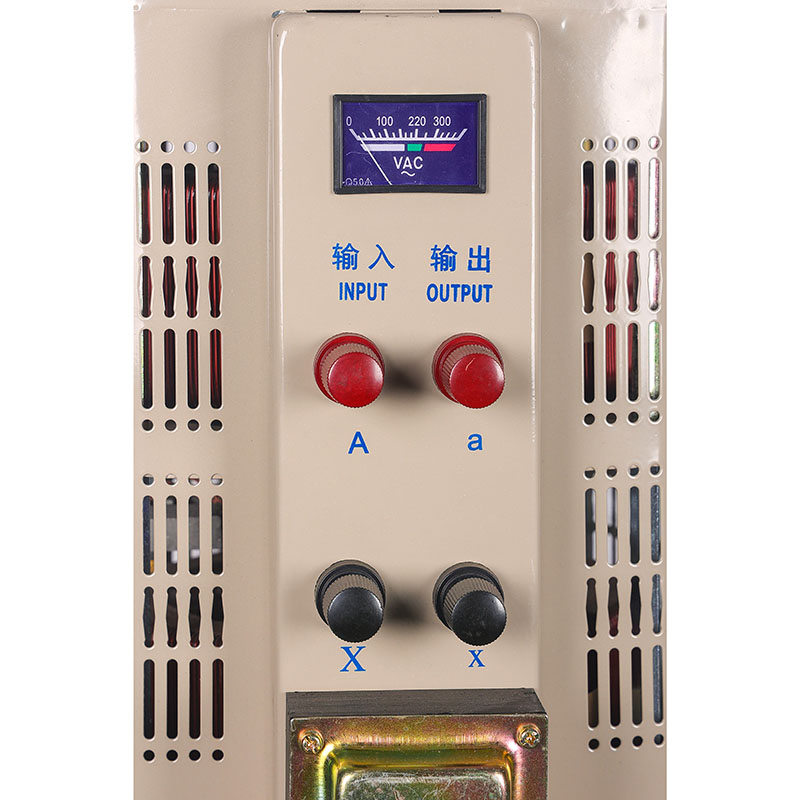

Termék kép

Termék felépítése

A Yibaling egyfázisú nagy teljesítményű feszültségszabályozó feszültségszabályozó magja támaszkodikprecíz és robusztus elektromechanikus koordinációs rendszer. Az alapelv az, hogy folyamatosan és fokozatmentesen változtatjuk a primer és szekunder oldal közötti effektív fordulatszámot a speciális kefe érintkezési helyzetének precíz változtatásával a hengeres tekercs finoman köszörült vezető felületén, ezáltal a kimeneti feszültség zökkenőmentes szabályozása érhető el.
A kulcs az átviteli mechanizmus tervezésében és megvalósításában rejlik: A rendszert egy dedikált alacsony fordulatszámú, nagy nyomatékú aszinkron motor hajtja meghajtásként. Teljesítménye első fokozatú redukción és önreteszelésen esik át egy nagy szilárdságú ötvözet csigakerékpáron keresztül, ami biztosítja a sima átvitelt, a pontos pozícionálást és a megbízható reteszelést minden helyzetben, megelőzve a vibráció miatti kifutást.
A teljes erőátviteli lánc kompakt felépítése és a nagy nyomatékerősítési arány biztosítja, hogy a kefe és a tekercsfelület még nagy teljesítményű és nagyáramú körülmények között is állandó és megfelelő nyomást tudjon fenntartani, ezáltal alacsony érintkezési ellenállás, alacsony szikraképződés és hosszú élettartamú megbízható feszültségszabályozás érhető el. Ez a rendszer a fizikai alapja annak, hogy az egyfázisú nagy teljesítményű feszültségszabályozó kézi vagy automatikus precíz feszültségszabályozása megvalósuljon és stabilan működjön.

Üzemeltetési feltételek

Yibaling egyfázisú nagy teljesítményű feszültségszabályozó használatakor különös figyelmet kell fordítani a működési környezetre. Jól szellőző, tiszta és száraz beltéri helyre kell felszerelni.
A telepítésnek stabilnak kell lennie, és elegendő helyet kell hagyni körülötte a hő elvezetéséhez. A tápfeszültség csatlakoztatásakor a bemeneti feszültségnek és frekvenciának pontosan meg kell egyeznie a berendezés adattábláján feltüntetettekkel, és a csatlakoztatott terhelés nem haladhatja meg a készülék által megadott maximális kapacitást.
Működés közben a környezet nem érhet jelentős vibrációt. A feszültségszabályozót távol kell tartani korrozív gázoktól, vezetőképes portól, nyílt lángtól, magas hőmérsékletű berendezésektől és gyúlékony anyagoktól.
Az üzemeltetőknek lehetőleg megfelelő szakmai ismeretekkel kell rendelkezniük. Nagyon oda kell figyelniük arra is, hogy a berendezés kimeneti feszültsége, árama és hőleadása normális-e.
Rendszeres időközönként meg kell tisztítani a port, ellenőrizni kell, hogy a vezetékek meglazultak-e, illetve ha régi típusú szénkefés feszültségszabályozóról van szó, akkor a szénkefék kopásállapotát is ellenőrizni kell.
Az egyfázisú, nagy teljesítményű feszültségszabályozó csak akkor tud stabilan és megbízhatóan működni, ha mindezen részleteket megfelelően kezeli, és pontosan segít a feszültség beállításában.

Egyedi folyamat

1. Kulcsparaméter zárolás

Határozza meg azokat az alapvető paramétereket, amelyekre az ügyfélnek szüksége van: névleges teljesítmény (KVA, az ütőáramra elegendő tartalékot kell fenntartani, általában 30%-50%-kal javasolt növelni); bemeneti feszültség tartomány, kimeneti feszültség tartomány és pontosság (például 0-430V állítható, ±1%-os pontossággal).
Teljesítménykövetelmények: reakciósebesség (gyors ingadozó terheléseknél), feszültségszabályozási mód (kézi, automatikus szervomotoros hajtás, érintésmentes elektronikus feszültségszabályozás), hatékonysági követelmények.
Szerkezeti és anyagi követelmények: héj anyaga (acéllemez, rozsdamentes acél), hűtési mód (önhűtés, kényszerlevegős hűtés), speciális eljárások (például korróziógátló festékkezelés, ütésálló kivitel).

2. Kimeneti dokumentumok

Mindkét fél közösen írja alá az egyfázisú nagyteljesítményű feszültségszabályozó testreszabott műszaki megállapodását, amely jogi és műszaki alapként szolgál. A megállapodásnak tartalmaznia kell minden mennyiségi mutatót, anyagspecifikációt és átvételi szabványt.

3. Tervezési séma

Alaptervezés kiválasztása: Határozza meg, hogy az oszlop típusú feszültségszabályozást vagy a körkörös típusú feszültségszabályozást alkalmazza-e; válasszon kefeanyagot (például ezüst-grafit ötvözet) és a vezető gyűrű tekercselésének felületkezelési folyamatát (például ezüstözés, vastag ónozás).
Sebességváltó és hajtás kialakítása: Ha ez automatikus feszültségszabályozás, akkor a szervomotor és a csigahajtómű-csökkentő mechanizmus kiválasztását és illesztését úgy kell megtervezni, hogy biztosítsa az egyfázisú nagy teljesítményű feszültségszabályozó zökkenőmentes szabályozását és pontos elhelyezését.

4. Termelés

A megtervezett műszaki sémát helyezze gyártásba.
