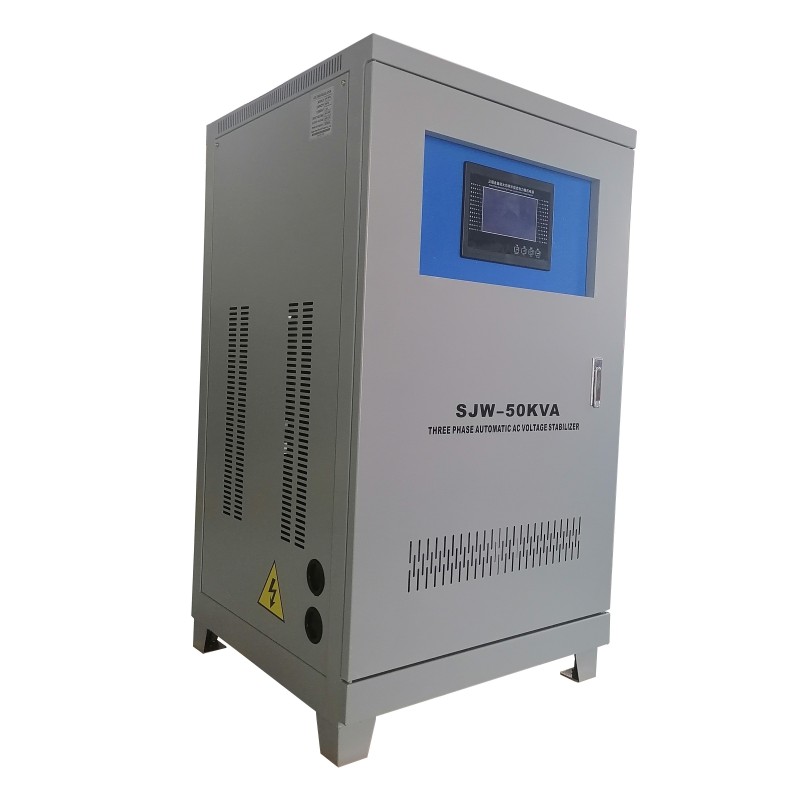

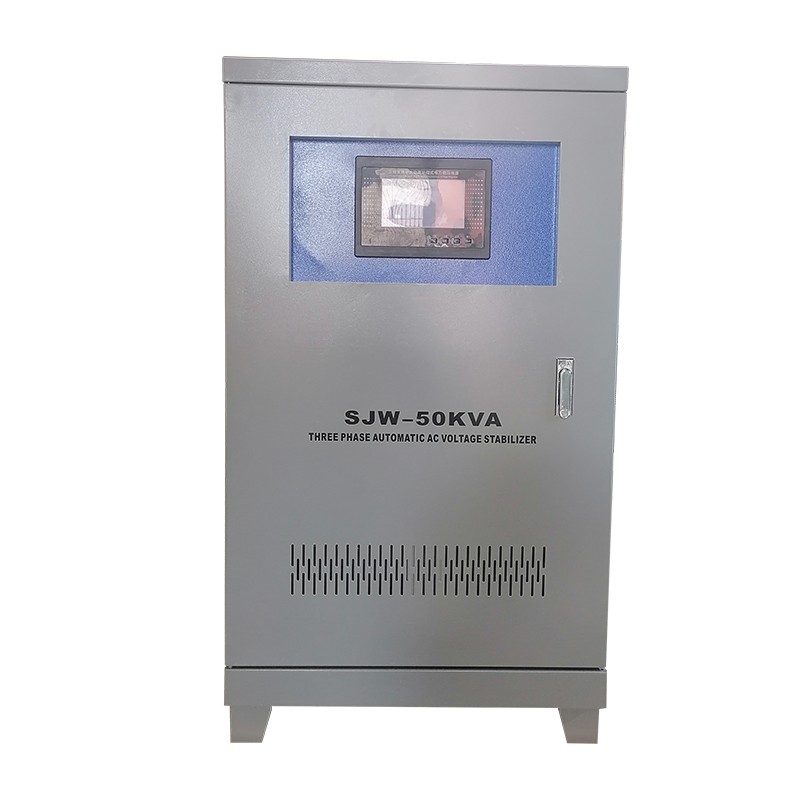

SJW háromfázisú kompenzált váltakozó feszültség stabilizátor

A Yibaling SJW háromfázisú kompenzált váltóáramú feszültségstabilizátor egy gyors, háromfázisú teljesítménystabilizátor, amelyet olyan helyekre terveztek, ahol az energiaminőség valóban számít – például precíziós gyártósorok, adatközpontok, orvosi képalkotó helyiségek és kommunikációs állomások.
Intelligens többcsapos kialakítást használ független fázisvezérléssel kombinálva. Ez azt jelenti, hogy valós időben képes kijavítani a feszültségingadozásokat, a fáziskiegyensúlyozatlanságot, a megereszkedést és a túlfeszültségeket.

Mi a funkciója az SJW sorozatú feszültségstabilizátornak a különböző alkalmazásokban?

1. Gyárakban és műhelyekben

A feszültség gyakran csökken, amikor nagy gépek indulnak el. Néha a feszültség kiegyensúlyozatlan marad, mert az egyfázisú terhelések egyenetlenül oszlanak el.
Az SJW mindössze 20–40 ezredmásodperc alatt észleli ezeket a változásokat, és azonnal kijavítja az egyes fázisokat külön-külön.
Például egy félvezető üzemben még egy ciklusos feszültségesés is tönkretehet egy egész adag ostyát. Az SJW az alapjel ±1%-án belül tartja a kimeneti feszültséget, megvédve az érzékeny berendezéseket a hálózati problémáktól.

2. Kereskedelmi épületekben

Ezekben az épületekben a világítás, a klímaberendezések és az informatikai berendezések különböző fázisokon vannak – a feszültségek ritkán vannak egyensúlyban. A közös maggal rendelkező közönséges stabilizátorok ezt gyakran nem tudják kezelni.
De az SJW három független kompenzációs egysége minden fázist önállóan kezel. Ez azt jelenti, hogy nincs több túlterhelt nulla vezeték, kevesebb az áramveszteség, és nincs zavaró fényvillogás.

3. Távoli helyeken

Például víztisztító telepek vagy bányák, az áramot gyakran hosszú felsővezetékek táplálják. Csúcsidőben a feszültség 320 V-ra, vagy még alacsonyabbra is csökkenhet.
Az SJW széles szabályozási tartománya (általában ±20%-tól ±30%-ig) visszaemeli a feszültséget a normál 380 V-ra vagy 400 V-ra.
Ennek eredményeként a szivattyúk, fúvók és törőgépek megkapják a szükséges nyomatékot, és nem kapcsolnak ki az alacsony feszültség miatt.

Alapanyag és technológia

Az SJW stabilizátor teljesítménye gondosan kiválasztott anyagok és komponensek készletére épül, amelyek mindegyike egy adott mérnöki cél teljesítése érdekében került kiválasztásra: gyors kapcsolás, alacsony veszteség, nagy túlfeszültség-állóság és hosszú élettartam.

1. Kompenzációs transzformátor

Az SJW stabilizátor szíve három független kompenzációs transzformátor – minden fázishoz egy.
Tekercseik nagy tisztaságú oxigénmentes rézből (itt nem olcsó alumíniumból) készülnek, a H-osztályú szigetelőrendszerrel a 180 °C-os hőmérsékletig biztonságosan kezelhető.
A vasmag kiváló minőségű hidegen hengerelt szilíciumacélból (például 30Q130) készül, lépcsős illesztési technikával. Ez egyszerűen kevesebb energiapazarlást és alacsonyabb üresjárati veszteséget jelent.
A kialakítás a szivárgási induktivitást is nagyon alacsonyan tartja, így a kompenzációs feszültség szinte azonnal reagál, amikor a vezérlőrendszer kéri.

2. Ellenőrző és mintavételi rendszer

Az SJW „agya” egy DSP (digitális jelfeldolgozó processzor) vagy egy nagy teljesítményű MCU.
Folyamatosan figyeli a három fázisfeszültséget nagy pontosságú feszültségtranszformátorok (0,2 pontossági osztály) és Hall-hatású áramérzékelők segítségével.
A vezérlőrendszer független PID-kompenzációt használ minden egyes fázishoz – ami azt jelenti, hogy az egyes fázisokat külön-külön, a többi beavatkozása nélkül korrigálják.
Minden védelmi funkció – túlfeszültség, alacsony feszültség, túláram, fáziskiesés, rossz fázissorrend – be van építve a szoftverbe, de van egy speciális hardveres biztonsági mentés is, amely biztosítja, hogy az egység biztonságosan meghibásodjon, ha valami hiba történik.

3. Túlfeszültség-védelem és EMI-szűrés

Minden fázisbemenet beépített túlfeszültség-védelemmel rendelkezik:
MOV (fém-oxid varisztor) – elnyeli a feszültségcsúcsokat
Gázkisülési cső (GDT) – kezeli a nagyobb túlfeszültségeket
Ezek együttesen megakadályozzák, hogy a közös módú és a differenciális módú túlfeszültségek elérjék a berendezést.
Ha még tisztább teljesítményre van szüksége, opcionális EMI-szűrőket is hozzáadhat a nagyfrekvenciás zaj csökkentéséhez – különösen akkor hasznos, ha érzékeny elektronikus terhelések vannak a közelben.

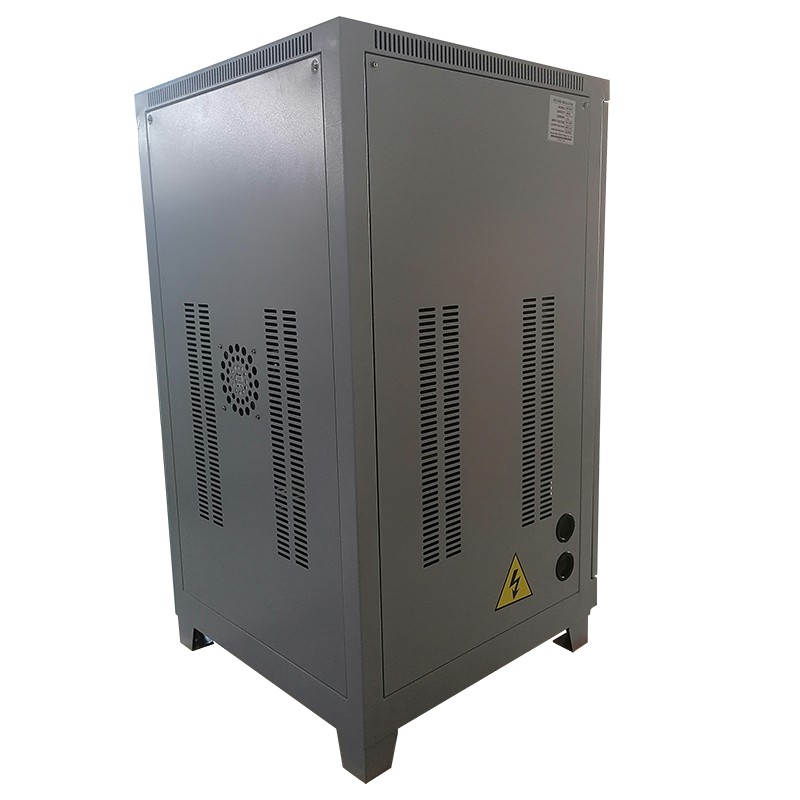

4. Ház és hűtés

Az SJW nagy teherbírású acél burkolatban (legalább 1,5 mm vastag) érkezik, elektrosztatikus porbevonattal (≥ 80 μm) a jó korrózióállóság érdekében.
Szabványos védettség: IP20 – beltéri elektromos helyiségekhez használható
Választható magasabb védelem: IP23, IP54 vagy még több – poros helyekre vagy kültéri használatra
Hűtés:
A 100 kVA-ig terjedő egységek esetében általában elegendő a természetes konvekció (nincs ventilátorzaj, nincsenek meghibásodó mozgó alkatrészek)
Nagyobb egységek esetén a hosszú élettartamú golyóscsapágyakkal ellátott, hőmérséklet-szabályozott ventilátorok csak akkor lépnek működésbe, ha szükséges
Egyszerű szavakkal: A ház masszív, a hűtés okos, és kiválaszthatja a webhelye számára megfelelő védelmi szintet.

Az SJW háromfázisú stabilizátor testreszabása

1. Kulcsparaméter megerősítése

Gyártás előtt a következő paramétereket egyértelműen meg kell határozni a vevővel:

2. Ügyfeleink számára biztosított műszaki dokumentumok

Amikor megépítjük SJW stabilizátorát, nem kell találgatni. Íme, amit küldünk:
A kompenzációs transzformátor rajza – a magméretet, a tekercselrendezést és a szigetelési fokozatot mutatja.
SCR modul kiválasztása jelentés – elmagyarázza, milyen tirisztorokat használunk, mennyi biztonsági tartalékot hagyunk, és hogyan kezeljük a hőt.
Vezérlő NYÁK kapcsolási rajza és firmware verziója – tartalmazza a mintavételi módszert, a védelmi beállításokat és a kommunikációs protokollt (Modbus, RS485 vagy Ethernet, ha szükséges).
Mechanikai rajz és sorkapocs elrendezése – megmondja, hogyan kell felszerelni, hol csatlakoznak a kábelek, és hogyan kell csatlakoztatni egy bypass kapcsolót, ha szükséges.

3. Hogyan építjük fel – A gyártás legfontosabb lépései

Nem csak alkatrészeket „szerelünk össze”. Ellenőrzött folyamatot követünk.
Tekercselés – számítógép által vezérelt gépeken, állandó feszültség mellett. Minden szigetelőréteg egységes. Nincs „szerencsés tipp” kézi tekercselés.
Vákuumos nyomásimpregnálás (VPI) – a tekercseket oldószermentes H-osztályú epoxigyantába áztatják nagyvákuumban (≤133 Pa), majd szabályozott hőmérsékletű kemencében kikeményítik.
Miért számít: Ezáltal a tekercsek vízállóak, porállóak, rezgésállóak, és jobban elvezetik a hőt. VPI nélkül a szigetelés évekkel korábban meghibásodik.
SCR-szerelvény – a modulokat hőzsírral ellátott hűtőbordákra kell felszerelni, és kalibrált nyomatékkulccsal meg kell húzni. Ez alacsonyan tartja az érintkezési ellenállást és megakadályozza a túlmelegedést.

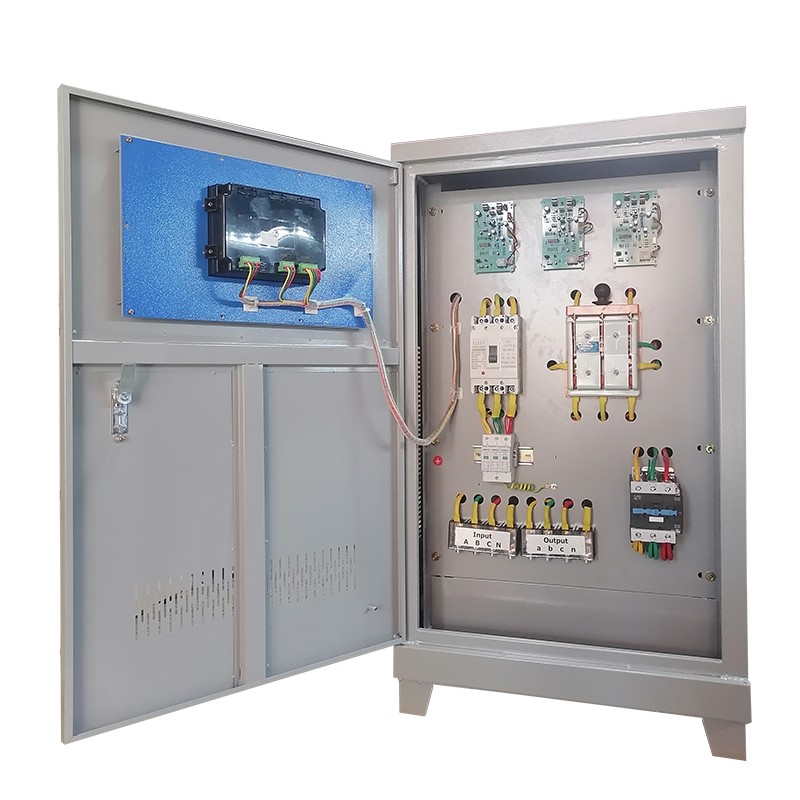

Végső összeszerelés – az elektromos zaj csökkentése érdekében a táp- és vezérlőrészek fizikailag el vannak választva. Minden belső gyűjtősín ónozott tiszta rézből készült (nem alumínium). A réz kisebb ellenállást, kevesebb hőt és hosszabb élettartamot jelent.

4. Gyári tesztelés

Minden SJW egység teljes rutin- és típusvizsgálaton esik át:
Szigetelési ellenállás (≥ 100 MΩ 2500 V meggerrel)
Dielektromos ellenállás (AC 3500 V / 1 perc a tekercsek és a föld között)
Fázisfüggetlen szabályozási teszt – mesterségesen kiegyensúlyozatlan bemeneti feszültséget alkalmaznak (pl. A:+15%, B:0%, C:−10%), és megmérik a kimeneti kiegyensúlyozatlanságot (≤±1%).
Dinamikus választeszt – 50%-os terhelési lépés kerül alkalmazásra; a kimeneti feszültségcsökkenést és a helyreállítási időt nagy sebességű teljesítményelemzővel rögzítik; 40 ms-on belül vissza kell térnie ±1%-on belülre.
Load dump teszt – a teljes terhelés hirtelen eltávolításra kerül; a túlfeszültség tranziens nem haladhatja meg az alapjel +5%-át.
Túláram-/rövidzárlatvédelmi teszt – a szimulált hibák ellenőrzik, hogy az SCR-ek blokkolva vannak, és a bemeneti megszakító a megadott időn belül kiold.
Minden vizsgálati eredmény rögzítésre kerül a gyári tesztjelentésben, amelyet a termékkel együtt kézbesítenek a vásárlónak.

Ha olyan kihívásokkal néz szembe, mint például a berendezések megmagyarázhatatlan riasztásai, a feszültséggel kapcsolatos termelési leállások vagy a háromfázisú egyensúlyhiány a létesítményben, az SJW sorozat lehet a válasz. A Yibaling mérnöki csapata kész segítséget nyújtani a méretezésben, a testreszabásban és a műszaki támogatásban.
