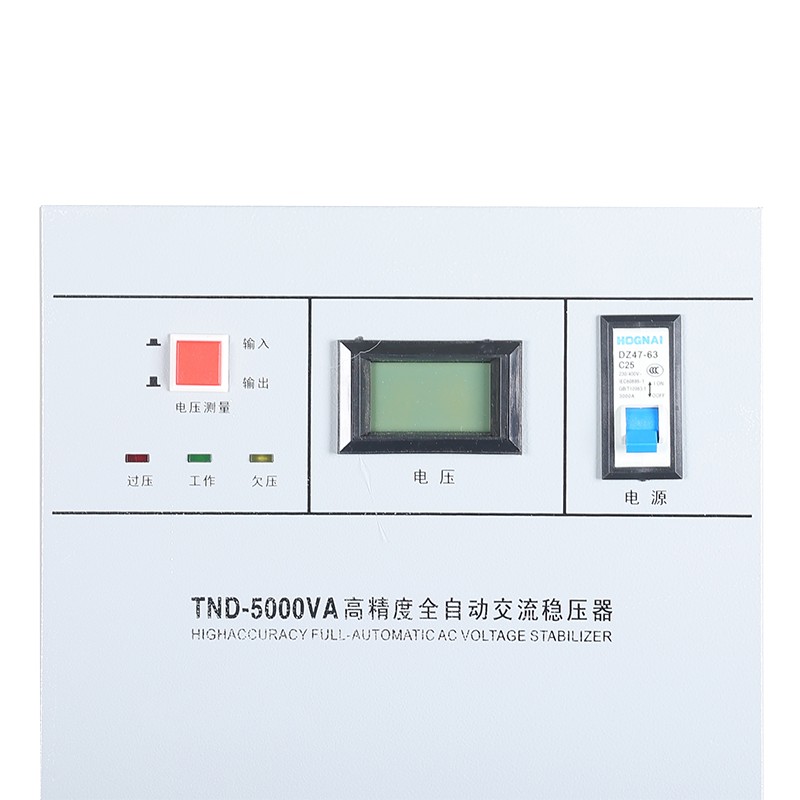

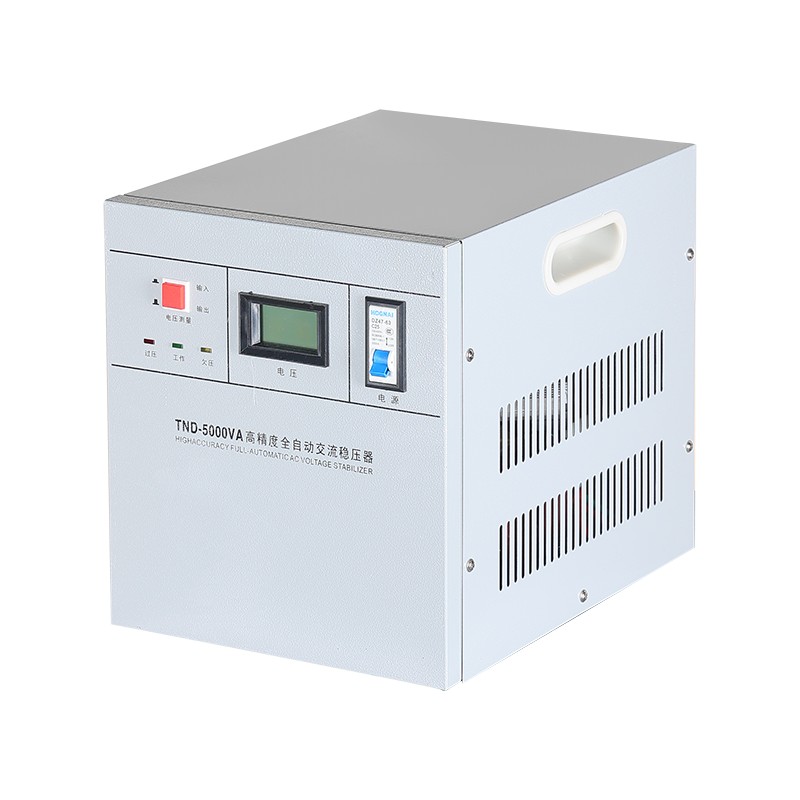

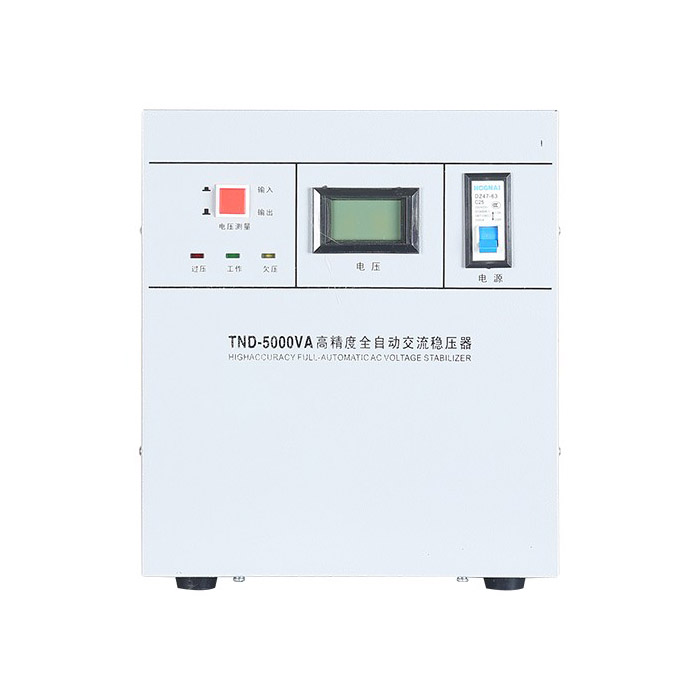

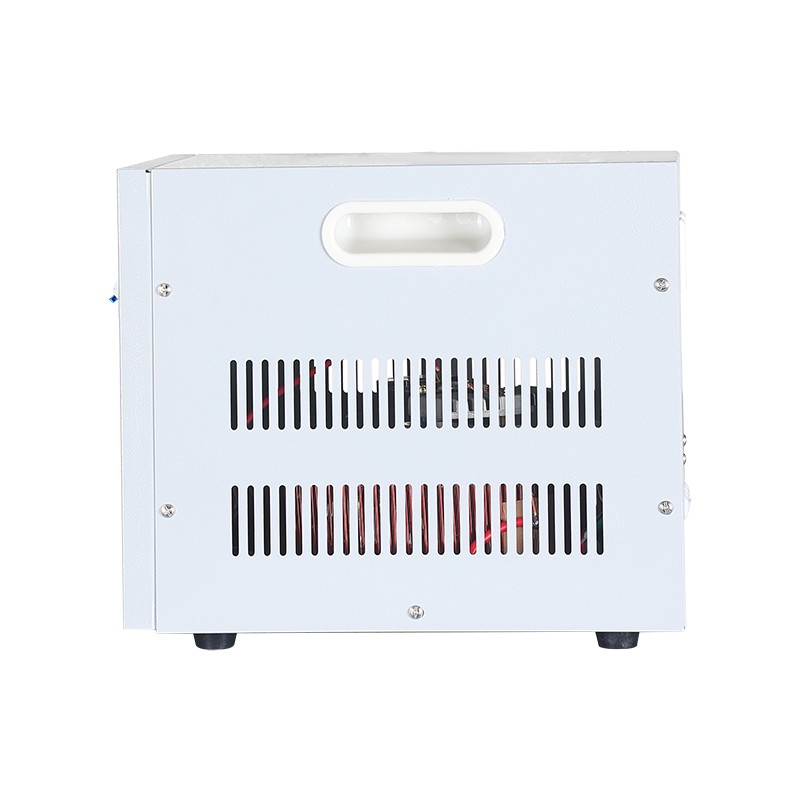

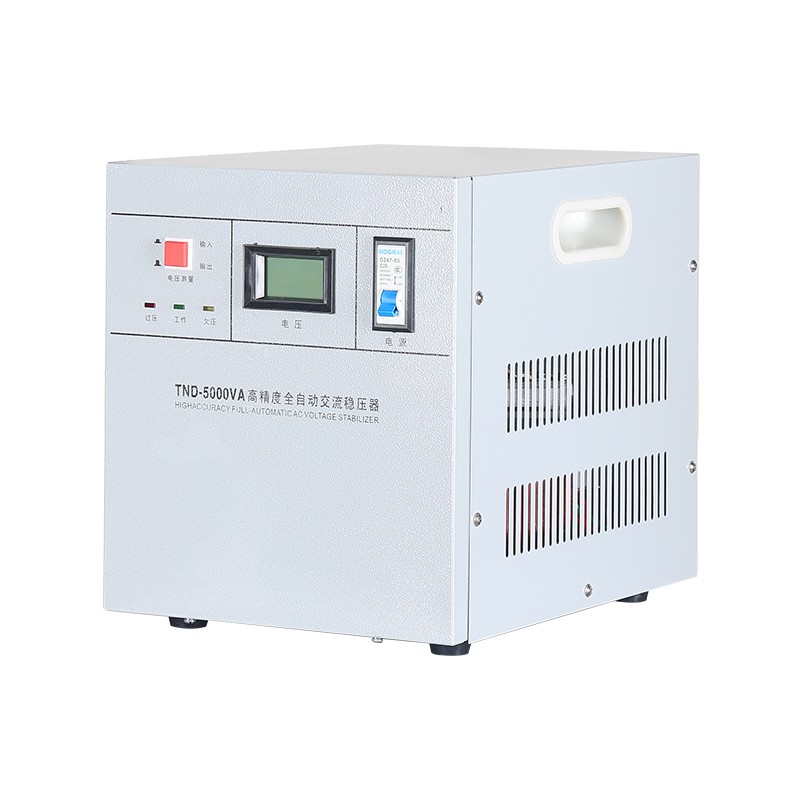

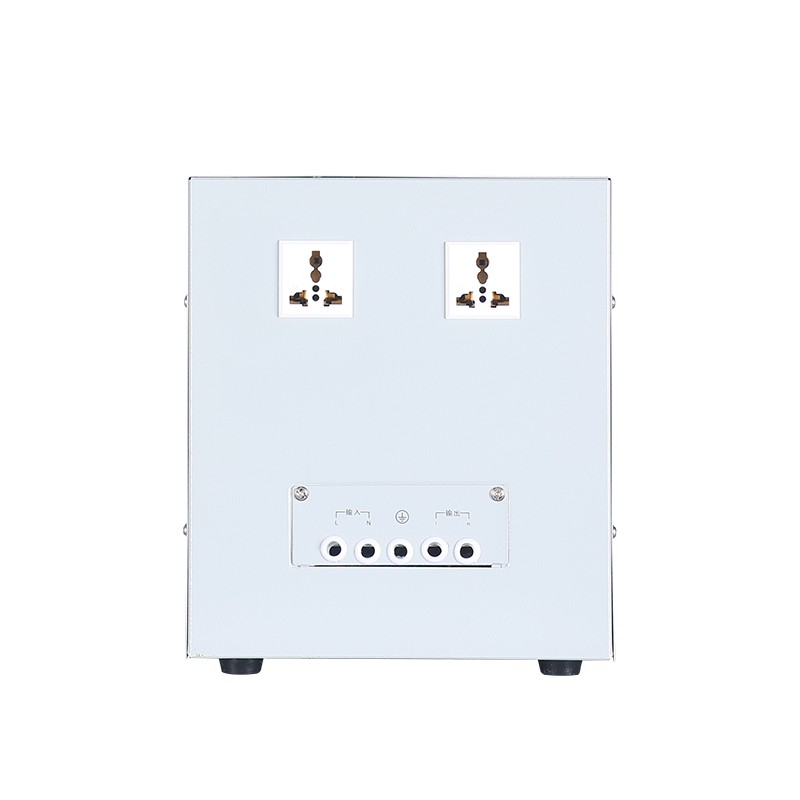

TND teljesen automatikus AC feszültség stabilizátor

A TND teljesen automatikus AC feszültségstabilizátor az SVC AC feszültségstabilizáló tápegységek sorozatának egyik innovatív terméke. Ez egy új típusú, nagy pontosságú teljesen automatikus váltakozó feszültség stabilizátor, amelyet a Zhejiang Yibaling Power Equipment Co., Ltd. tervezett és fejlesztett ki a tajvani technológia bevezetésével és a kínai áramellátás jelenlegi helyzetének figyelembevételével.
Ez a feszültségstabilizátor egy klasszikus és megbízható egyfázisú, teljesen automatikus AC feszültségstabilizátor. Kifejezetten irodai, kereskedelmi, laboratóriumi és könnyűipari környezetekhez tervezték, amelyek stabil követelményeket támasztanak a tápellátás minőségével szemben. Érett gyűrűs típusú autotranszformátort és szervomotorral hajtott szénkefe-beállítási technológiát alkalmaz. A bemeneti feszültség valós idejű észlelésével intelligensen vezérli a szénkefe zökkenőmentes mozgását a gyűrűs típusú transzformátoron a kimeneti feszültség folyamatos és fokozatmentes korrekciója érdekében.

Alapparaméter

Alapanyag

A TND teljesen automatikus váltóáramú feszültségstabilizátor alapvető teljesítménye az anyagok és alkatrészek szigorú kiválasztásán alapul, négy fő cél érdekében: hatékonyság, élettartam, válaszsebesség és biztonság. Mindegyik választás közvetlenül foglalkozik egy kritikus mérnöki problémával.

1. Alapkomponens

A vasmag nagy mágneses permeabilitással és alacsony vasveszteséggel hidegen hengerelt orientált szilícium acéllemezeket (például 30Q130) használ. A laminált eljárás maximalizálja a mágneses vezetőképesség hatékonyságát, minimalizálja az üresjárati veszteségeket és a hőtermelést. A TND teljesen automatikus váltóáramú feszültségstabilizátor tekercselése tiszta rézszalagot használ, amelynek tisztasága ≥ 99,95%, így biztosítva az alacsony ellenállást és a nagy áramátviteli kapacitást.

2. Kritikus szabályozó komponens

Vagyis a szénkefék speciális, ezüstöt vagy rezet tartalmazó grafit kompozit anyagokat használnak. Ez az anyag a legjobb egyensúlyt éri el a kopásállóság, az önkenés és a vezetőképesség között, alacsony érintkezési ellenállást és minimális szikrát biztosítva a gyűrű alakú tekercselés több millió sima csúszómozgása során, ami döntő fontosságú a több éves karbantartásmentes működéshez.

3. Pontos feszültség/áram transzformátorok

Ez a rész a vezérlőrendszer agyaként szolgál. A mintavevő egység 0,5 vagy annál nagyobb pontosságú feszültség/áram transzformátorokra támaszkodik, hogy valós idejű hálózatérzékelést érjen el millivolt szintű hibával.
A számítási mag ipari minőségű mikrokontrollereket (MCU) használ az adatok nagy sebességű kezelésére és utasítások kiadására.
A végrehajtó termináloknak két műszaki útja van: a gazdaságosságot és a nagy túlterhelhetőséget keresők nagy kapacitású mágneses tartóreléket választanak; míg a végsebességre (a válaszidő akár ezredmásodperces szint), a csendre és az ultrahosszú élettartamra (mechanikai kopás nélkül) vágyóknak érintésmentes szilárdtestreléket (SSR) kell választaniuk, amelyek csendes, szikramentes elektronikus kapcsolást tesznek lehetővé tirisztorokon keresztül.

4. Általános struktúra

A TND teljesen automatikus AC feszültségstabilizátor háza ≥ 1,2 mm vastagságú, foszfátozással és porszórt bevonattal ellátott, kiváló minőségű hidegen hengerelt acéllemezekből készül, elektromágneses árnyékolást és mechanikai védelmet biztosítva.
A belső nagy áramcsatornák mindegyike ónozott vagy ezüstözött T2 rézszalagokkal van összekötve, hogy minimalizálja az útimpedanciát és a hőtermelést. A biztonsági védelem elülső részén egy varisztorokból (MOV) és gázkisülési csövekből álló többszintű túlfeszültség-elnyelő hálózat van beépítve, hogy ellenálljon a villámcsapásoknak és a hálózati csúcstúlfeszültségeknek.
Ezért a kiváló minőségű TND feszültségstabilizátor lényegében nagy mágneses vezetőképességű anyagok, kopásálló vezető anyagok, precíz félvezető eszközök és stabil szerkezeti anyagok rendszerintegrációja.

Termékinformáció

GYIK

K: Mi a különbség a stabilizátor, a transzformátor és az UPS (Uninterruptible Power Supply) között?
V: Ennek a háromnak az alapvető funkciói eltérőek:
Transzformátor: Főleg feszültségszintek változtatására szolgál (például 380V-ról 220V-ra), de nem stabilizálja automatikusan az ingadozó feszültségeket.
Stabilizátor: Alapvető funkciója az ingadozó feszültségek automatikus stabilizálása és a kimenet beállított értéken tartása (például 220 V). Nem változtatja meg a feszültségszinteket (hacsak nincs speciálisan kialakítva), és nem biztosít tartalék akkumulátort sem.
UPS: Elsődleges funkciója a szünetmentes tápellátás (áramkimaradás esetén akkumulátor inverterről táplálja), általában van stabilizáló funkciója is, de a teljesítmény és az akkumulátor élettartama korlátozott, költsége jóval magasabb, mint egy stabilizátoré.

K: Hogyan válasszuk ki a megfelelő kapacitást a TND teljesen automatikus AC feszültségstabilizátorhoz?
V: Főbb lépések:
Számítsa ki a teljes teljesítményt: Sorolja fel az összes olyan eszközt, amely a TND teljesen automatikus AC feszültségstabilizátorhoz kapcsolódik, és adja össze a névleges teljesítményüket (watt W vagy kilovolt-amper kVA egységekben).
Megjegyzés: Az induktív terhelések (például motorok, kompresszorok) indítóteljesítménye a névleges érték 3-7-szerese lehet, ezért az indítóteljesítmény alapján kell számítani.
Biztonsági ráhagyás: A szükséges feszültségstabilizátor minimális kapacitásának eléréséhez szorozza meg a teljes teljesítményt egy biztonsági tényezővel (ajánlott 1,2-1,5). Például: Ha a teljes terhelés 8 kVA, akkor legalább 10 kVA feszültségstabilizátort kell választani.
Ellenőrizze a feszültséget: Győződjön meg arról, hogy a TND teljesen automatikus AC feszültségstabilizátor bemeneti feszültségtartománya le tudja fedni a helyi elektromos hálózat ingadozásait (például 170 V - 250 V), és a kimeneti feszültség megfelel a berendezés követelményeinek (például 220 V).
