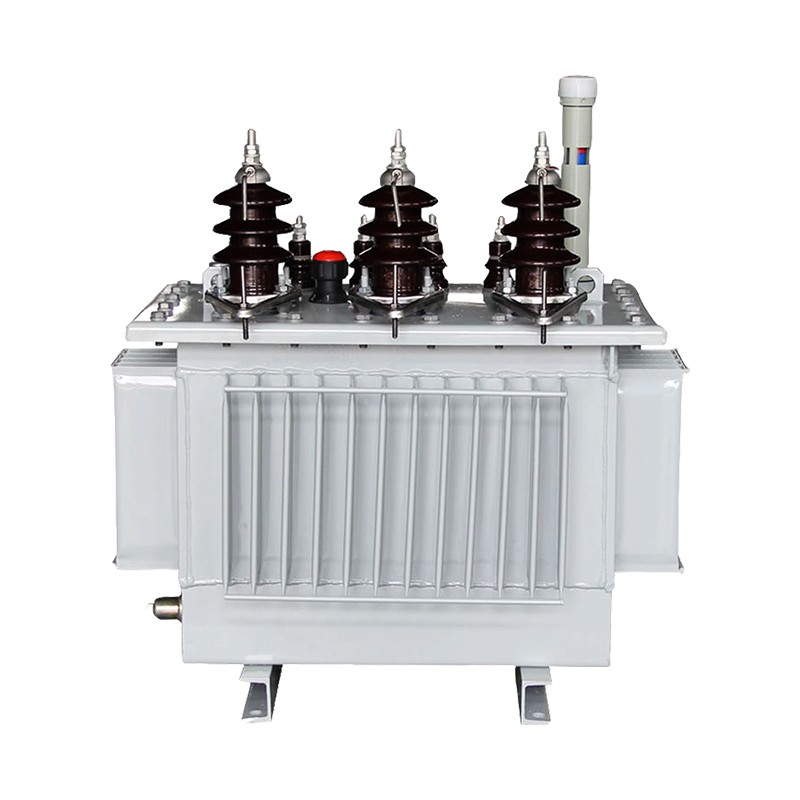

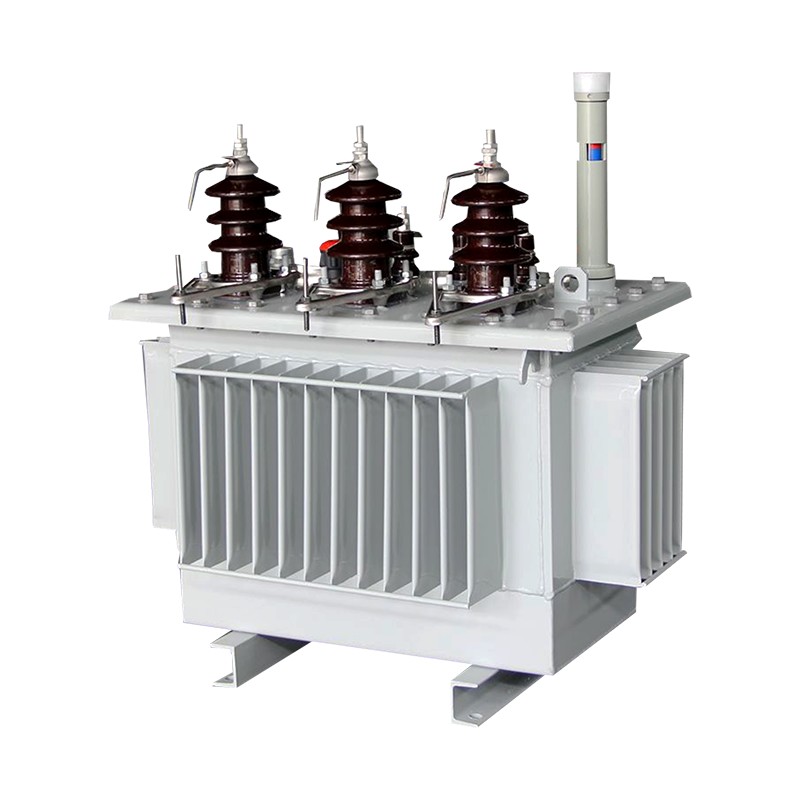

S11 olajba merülő elosztó transzformátor

A Zhejiang Yibaling Power Equipment Company az S11 olajba merülő elosztó transzformátorok nagyszabású gyára Kínában. A termék cégünk zászlóshajója. Rendkívül magas költséghatékonyságának köszönhetően olyan országokba exportálták, mint Európa és Amerika, és folyamatosan pozitív visszajelzéseket és ismétlődő vásárlásokat kapott. Bízunk benne, hogy hosszú távú együttműködő partnere lehetünk Kínában.

Kérdés küldése

termékleírás

Az S11 olajba merülő elosztó transzformátor az S9 sorozaton alapul. Alacsonyabb ellenállású oxigénmentes rézhuzal használatával és egy sor további felületkezeléssel az üresjárati veszteség átlagosan 30%-kal, az üresjárati áram pedig 70-85%-kal csökken az S9 modellhez képest. Az átlagos hőmérséklet-emelkedés 10 K-val csökken, megbízhatóbb elektromos teljesítményt biztosítva, és több mint kétszeresére növeli a termék élettartamát.

Vállalati profil

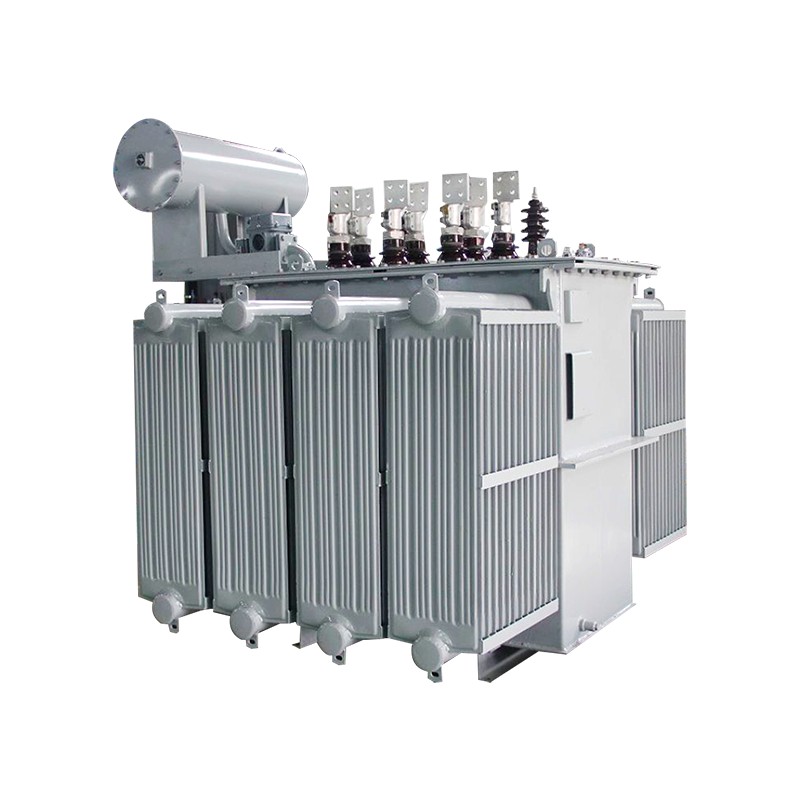

S11 Oil Immersed Distribution Transformer

Műszaki specifikáció

Névleges kapacitás	Súly (teljes tömeg)	Hossz	Szélesség	Magasság
KVA	KG	MM	MM	MM
10	170	560	370	850
20	220	620	500	870
30	280	680	520	880
60	310	680	550	910
63	360	710	560	920
80	390	730	580	950
100	470	760	670	1000
125	510	1000	690	1000
160	630	1010	700	1080
200	680	1110	790	1100
250	790	1180	800	1110
315	900	1230	910	1140
400	1070	1340	950	1220
500	1270	1440	1030	1250
630	1580	1600	1310	1310
800	1830	1680	1350	1350
1000	2150	1700	1440	1440
1250	2800	1760	1600	1600
1600	3100	1780	1640	1640
2000	3800	1850	1650	1650
2500	4660	1910	1750	1750

Termék jellemzők

Az S11 olajba merülő áramelosztó transzformátor fő jellemzője élénken szemlélteti a kínai áramelosztó berendezés klasszikus kialakítását, amely a magas energiafogyasztásról az energiatakarékos típusra vált át.

A legjelentősebb technológiai áttörés a magszerkezet kialakításában rejlik - ez az első, amely széles körben alkalmaz kiváló minőségű hidegen hengerelt orientált szilikon acéllemezeket, teljes 45°-os lépcsős varratokkal és lyuk nélküli kötési technikákkal kombinálva.

Ezzel a kialakítással jelentősen csökkenthető a mágneses ellenállás és az örvényáram vesztesége a mágneses áramkörben. Az előző S9 sorozathoz képest az üresjárati veszteség átlagosan körülbelül 30%-kal csökkent.

Ugyanakkor az S11 olajba merülő áramelosztó transzformátor tekercsei optimalizált réteges vagy fóliás kialakítást alkalmaznak, kombinálva a hullámos olajtartállyal a hőelvezetési hatás fokozása érdekében. A terhelési veszteség is 15-20%-kal csökken. Az általános működési hatékonyság és gazdaságosság jelentősen javult.

Teljesítményét tekintve örökli az olajbemerített transzformátorok előnyeit, mint például az erős túlterhelhetőség és a stabil hőleadás, valamint alacsonyabb működési zajjal rendelkezik.

Elmondható, hogy ez a termék az energiatakarékosság fő hajtóereje a régi városi és vidéki villamosenergia-hálózatok újra cserélésekor. A hosszú távú működési villamosenergia-költségek csökkentésével kiváló teljes birtoklási költséget (TOC) ér el a teljes életciklus során.

Az S11 olajba merülő áramelosztó transzformátor előnyei

Az S11 olajbemerített transzformátor előnyei az olaj-papír szigetelés technológiai rendszerében gyökereznek. A fő előnye a páratlan teljesítmény- és hőelvezetési képességekben rejlik.

A szigetelőolaj nagy fajlagos hőkapacitása és keringési jellemzői az S11 olajbemerítésű transzformátort kiváló túlterhelés- és ütésállóságot biztosítanak, így a nagy kapacitású (akár millió kVA) és nagyfeszültségű mezőkön is dominál.

Ugyanakkor a kiforrott olaj-papír szigetelőrendszer hosszú élettartamú, alacsony kezdeti beszerzési költséggel rendelkezik, és az olajkromatográfiás elemzés (DGA) segítségével precíz belső hibák előrejelzést tesz lehetővé.

Ez a transzformátor alapvetően kültéri, távoli elővárosi és egyéb, bőséges terekkel és szabályozható tűzveszélyes helyekre tervezett megoldás erőművek és elektromos hálózatok számára.
