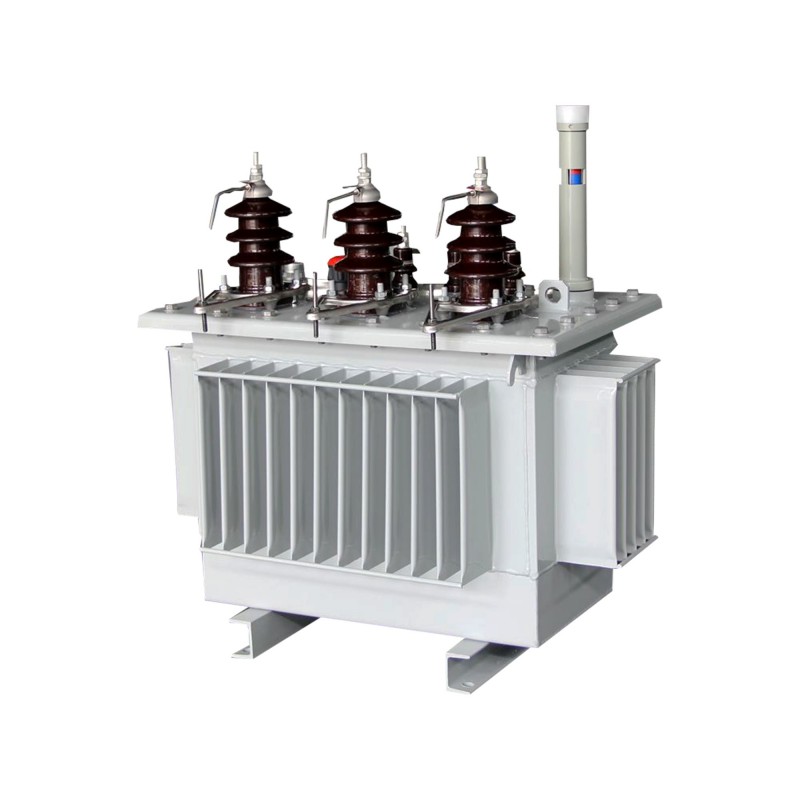

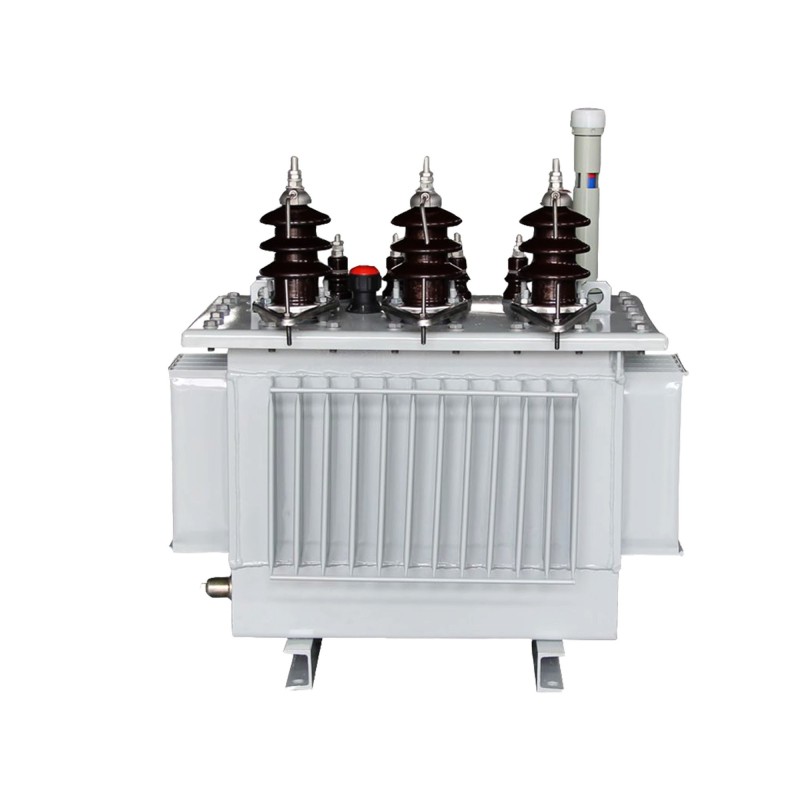

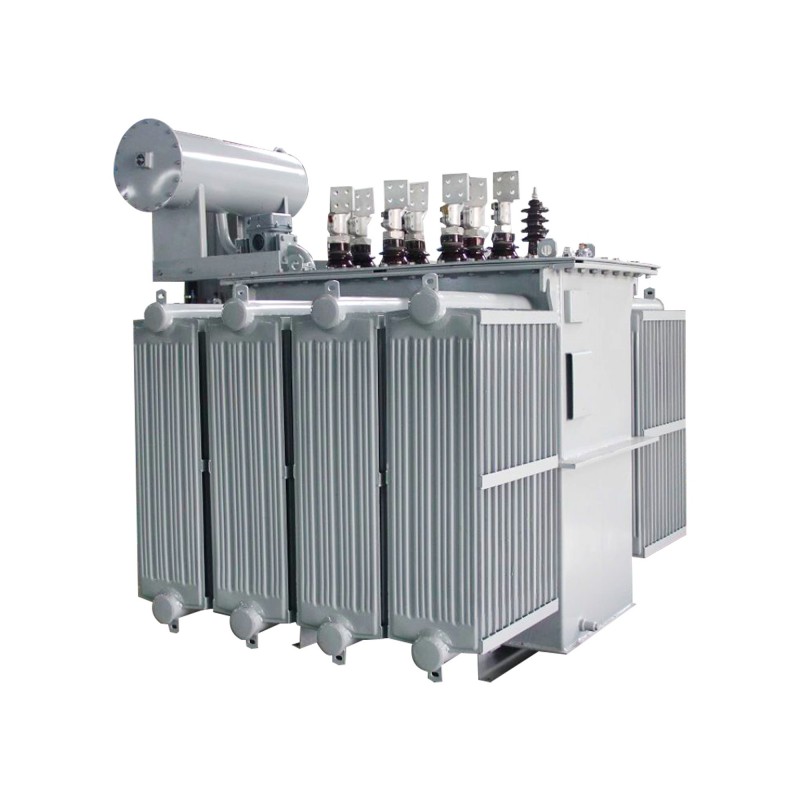

S13 olajba merülő elosztó transzformátor

Az S13 olajba merülő áramelosztó transzformátor a Yibaling Factory által gyártott háromfázisú olajba merülő áramelosztó transzformátor.

Ez egy háromfázisú elektromos berendezés, amely kulcsfontosságú teljesítménynövekedést ért el a hagyományos megbízható szerkezet alapján.



Az alapvető előnyök két célzott fejlesztésben tükröződnek:

Az S13 olajba merülő áramelosztó transzformátor teste új szigetelési szerkezetet és mechanikai megerősítést kapott.

Például a tekercsnyomás-rendszer javításával, nagy szilárdságú szigetelőbetétekkel és jobb vezetékhuzalrögzítési módszerrel ez jelentősen javítja az S13 olajba merülő áramelosztó transzformátor stabilitását, amikor hirtelen rövidzárlati áramoknak van kitéve, ezáltal csökkenti a hibák kockázatát és biztosítja az elektromos hálózat működésének rugalmasságát.

Az S13 olajba merülő áramelosztó transzformátor vasmagja nagy mágneses permeabilitású és alacsony veszteségű, kiváló minőségű hidegen hengerelt, orientált szilícium acéllemezekből (például 30ZH120 vagy hasonló anyagokból) készül, és lépcsőzetes csuklós, teljes kúpkötési eljárással szerelik össze.

Ez a kombináció minimalizálja a mágneses ellenállást és az örvényáram-veszteséget a vasmagban, ami jelentősen csökkenti a transzformátor üresjárati veszteségét (Po) és terhelési veszteségét (Pk).

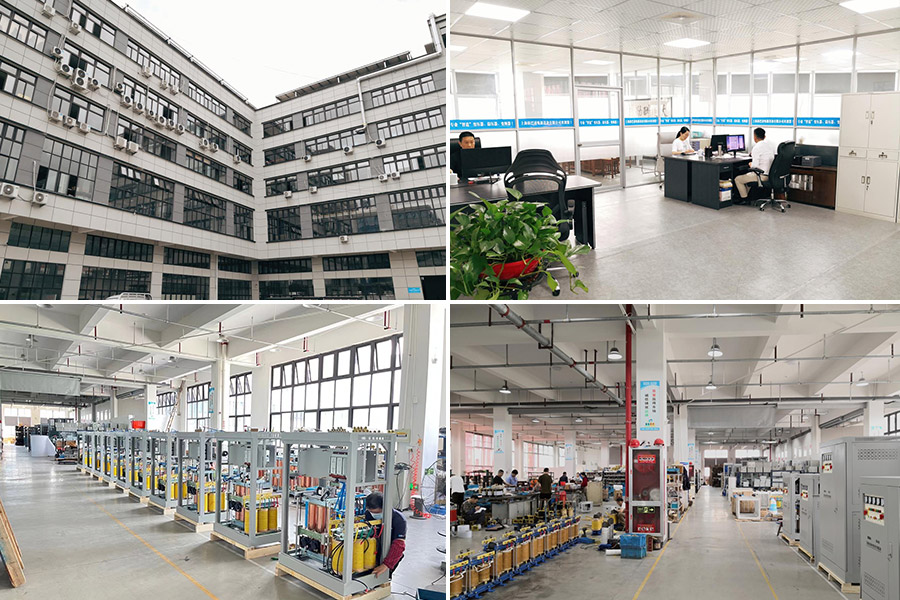

Vállalati profil

Működési állapot

1. Magasság

Az S13 olajmerített elosztó transzformátor szabványos kialakítása legfeljebb 1000 méteres tengerszint feletti magasságban alkalmazható. Ha a beépítési hely magassága meghaladja ezt a határt, a levegő hígítása miatt a hőleadás hatékonysága és a külső szigetelési szilárdság csökken.

Ebben az esetben a kapacitást csökkenteni kell a nemzeti használati szabványok szerint, és szükség lehet a szigetelési távolság korrigálására. Általánosságban elmondható, hogy minden 100 méteres magasságnövekedés után a transzformátor ajánlott folyamatos terhelhetőségét körülbelül 0,3-0,5%-kal csökkenteni kell.

2. Környezeti hőmérséklet

Az S13 olajmerített elosztó transzformátor normál üzemi környezeti hőmérsékleti feltételei a következők:

Maximális hőmérséklet: +40 ℃. Ez a hőmérséklet az árnyékolt és jól szellőző környezet hőmérséklete, nem pedig a berendezés közvetlen napfény alatti felületi hőmérséklete.

Átlagos maximális havi hőmérséklet: nem magasabb, mint +30 ℃.

Maximális éves középhőmérséklet: nem magasabb, mint +20 ℃.

Minimális külső hőmérséklet: nem alacsonyabb, mint -25℃. A legalacsonyabb hőmérsékletű környezetben gondoskodni kell arról, hogy az S13 olajmerített elosztó transzformátorhoz használt szigetelőolaj megfelelő alacsony hőmérsékletű teljesítménnyel rendelkezzen (például a környezeti hőmérsékletnél alacsonyabb fagypont), hogy biztosítsa a normál indítást és keringést.

Alapvető előny

Az azonos specifikációjú piacon lévő hasonló termékekkel összehasonlítva az S13 olajbe merülő elosztó transzformátor legfőbb előnye az energiahatékonyság, a teljes életciklus-gazdaságosság és a működési megbízhatóság terén elért szinergikus áttörés.

1. Energiahatékonysági szint

Az S13 transzformátor 25-30%-kal csökkenti az üresjárati veszteséget és 10-15%-kal csökkenti a terhelési veszteséget az S11 olajba merülő elosztó transzformátorhoz képest, teljes mértékben megfelelve az első szintű energiahatékonyság nemzeti szabványának.

Sőt, csendesen működik, 45 decibelen belüli zajszabályozással, nagyobb túlterhelési képességgel és rövidzárlat elleni ütésállósággal rendelkezik.

A teljesen lezárt olajtartály és a jobb szigetelőrendszer kényelmes karbantartást és hosszabb élettartamot tesz lehetővé.

2. Magas költségteljesítmény

Az ügyfelek számára ez közvetlenül az áramköltségek megtakarítását jelenti. Egy általánosan használt 1000 kVA-s transzformátort példának véve az S13 olajmerített elosztó transzformátor körülbelül 12 000 kWh villamos energiát takaríthat meg évente.

3. Futásidejű teljesítmény

Ugyanakkor a kialakítás nagyon praktikus:

Kompakt szerkezet, magas védelmi szint (IP55), stabil működésre képes korlátozott helyeken, új energetikai erőművek speciális környezetében vagy párás tengerparti területeken.

Az olaj környezetbarát és biztonságos, kettős nyomás- és gázvédelemmel van felszerelve.

GYIK

K: A régebbi modellekhez (mint például az S9, S11 olajmerített elosztó transzformátorok) képest mik az S13 olajmerített elosztó transzformátor alapvető energiahatékonysága és gazdasági előnyei?

V: Az alapvető előnye a fejlett alapkialakításban és az energiahatékonyság javításában rejlik. Az S13 olajba merülő elosztó transzformátor kiváló minőségű hidegen hengerelt orientált szilikon acéllemezeket és teljes ferde csatlakozási szerkezetet használ, jelentősen csökkentve az örvényáram és a mágneses hiszterézis veszteségeit a mágneses körben.

Pontosabban az üresjárati vesztesége (P0) átlagosan kb. 20-30%-kal csökken az S11 olajmerítésű elosztó transzformátorhoz képest, a terhelési vesztesége (Pk) pedig átlagosan kb. 15-20%-kal.

Gazdasági szempontból ez jobb teljes birtoklási költséget (TCO) eredményez. Bár a kezdeti beszerzési költség valamivel magasabb, a transzformátor teljes életciklusa során (jellemzően 20 év vagy több) jelentősen csökkentett energiaveszteség gyakran néhány éven belül megtérül, így a hosszú távú használat költséghatékonyabb.
