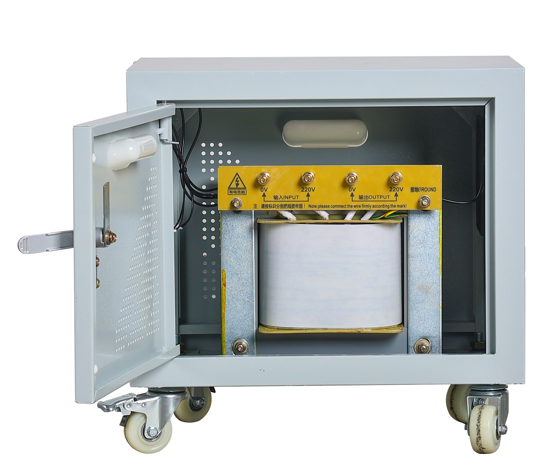

Mi az a DG Isolation Transformer és miért fontos?
A DG leválasztó transzformátor egy egyfázisú száraz típusú leválasztó transzformátor, amelyet arra terveztek, hogy tiszta, leválasztott és biztonságos tápellátást biztosítson érzékeny berendezések, orvosi eszközök, laboratóriumi műszerek és ipari vezérlőrendszerek számára.
Alapvető funkciója egyszerű, de nélkülözhetetlen: az elektromos energiát a primer oldalról a szekunder oldalra továbbítja anélkül, hogy közvetlen elektromos kapcsolat lenne közöttük. Az energia mágneses mezőn keresztül mozog - nem vezetékeken.
Miért számít ez?
Mivel a közvetlen elektromos csatlakozások nem csak áramot hordoznak. Zajt, túlfeszültséget, harmonikusokat és földzárlatokat hordoznak. A szabványos tápegység ezeket a problémákat közvetlenül az Ön berendezésére továbbítja. Egy leválasztó transzformátor blokkolja őket.
A DG transzformátor a tápellátás és az érzékeny terhelés között helyezkedik el. Elszigeteli a terhelést a hálózattól, kiszűri a nagyfrekvenciás zajokat, megszakítja a földhurkokat, és tiszta, biztonságos és stabil áramforrást biztosít.
Röviden: lehetővé teszi, hogy a berendezés csak a szükséges energiát látja – a hálózaton lévő szemetet nem.
Hogyan aDG Isolation TransformerMűvek
Az alapelv az elektromágneses indukció, de a kialakítást szigetelésre építették.
1. lépés – Bevitel
Az elsődleges tekercs a váltakozó áramú tápellátáshoz csatlakozik – jellemzően 220 V vagy 110 V egyfázisú.
2. lépés – Mágneses tengelykapcsoló
Az elsődleges és a szekunder között nincs közvetlen elektromos kapcsolat. Az energia a magban lévő mágneses mezőn keresztül történik.
3. lépés – Kimenet
A szekunder tekercs állítja elő a kimeneti feszültséget – ugyanazt, mint a bemeneti feszültséget (1:1), vagy növelve/lefelé, ha az alkalmazás megköveteli.
4. lépés – Izolálás
Mivel nincs közvetlen elektromos út, a terhelés teljesen le van választva a hálózatról. Ez blokkolja:
Közös üzemmód zaj
Földhurkok
Szivárgási áramok
Túlfeszültségek és tranziensek
5. lépés – Elektrosztatikus árnyékolás (opcionális)
A még tisztább teljesítményt igénylő alkalmazásokhoz a DG elektrosztatikus rézárnyékolással építhető a primer és szekunder tekercs közé, földelve, hogy elterelje a nagyfrekvenciás zajt a terhelésről.
Az eredmény: tiszta, elszigetelt, biztonságos áramellátás az érzékeny berendezések számára.
Gyakori típusaiDG Isolation Transformers
A DG transzformátorok többféle konfigurációban kaphatók, hogy megfeleljenek a különböző alkalmazásoknak.
| Írja be | Tipikus értékelés | Főbb jellemzők | Legjobb számára |
| Szabványos DG | 0,1 kVA - 30 kVA | 1:1 szigetelés, fém ház, sorkapocs csatlakozás | Általános ipari, laboratóriumi és kereskedelmi alkalmazások |
| Orvosi fokozatú DG | 0,5 kVA - 10 kVA | Ultra alacsony szivárgás (<0,1mA), megerősített szigetelés, egészségügyi biztonsági tanúsítvány | Beteghez csatlakoztatott orvosi berendezések, műtők, intenzív osztályok |
| Hangminőség DG | 0.1kVA – 5kVA | Extra árnyékolás, alacsony mechanikai zúgás, kiegyensúlyozott teljesítmény | Professzionális audio-, hangstúdiók, műsorszóró rendszerek |
| Műszer fokozatú DG | 0,5kVA – 5kVA | Alacsony szivárgás, szigorú szabályozás, <10pF csatolási kapacitás | Laboratóriumi műszerek, mérőeszközök, kalibráló rendszerek |
| Egyedi főigazgatóság | Felhasználó által meghatározott | Specifikus feszültségarányok, több szekunder tekercs, speciális burkolatok | OEM berendezések, speciális alkalmazások, utólagos felszerelések |
A szabványos 1:1 szigetelési DG a leggyakoribb konfiguráció az általános célú szigeteléshez.
MiértDG Isolation TransformersAnyag
Mert a „tiszta teljesítmény” nem luxus, hanem követelmény az érzékeny berendezéseknél.
Íme, mit nyújt a DG leválasztó transzformátor, amit a hagyományos transzformátorok nem tudnak:
1. Elektromos biztonság
Az elsődleges és másodlagos szigetelő akadály azt jelenti, hogy az elsődleges oldalon lévő hiba – túlfeszültség, földzárlat, villámcsapás – nem érheti el a terhelést. A másodlagos áramköröket érintő felhasználók nincsenek kitéve primer feszültségnek.
2. Zaj elutasítása
A VFD-kből, kapcsolóüzemű tápegységekből és egyéb forrásokból származó nagyfrekvenciás zajt a szigetelő akadály blokkolja. Az opcionális elektrosztatikus árnyékolás 60–100 dB-lel csökkenti a zajt, így tiszta energiát biztosít az érzékeny elektronika számára.
3. Földhurok megszüntetése
Ha több eszköz közös földeléssel rendelkezik, a keringő áramok zümmögést, sodródást és hibákat okozhatnak. A DG transzformátor izolált földelési referenciát biztosít, megszakítja a földhurkokat és megállítja a zajt a forrásánál.
4. Szivárgóáram csökkentése
Orvosi környezetben még a kis szivárgási áramok is veszélyesek lehetnek. A DG orvosi minőségű transzformátorok rendkívül alacsony csatolási kapacitással készülnek, és a szivárgási áramot 0,1 mA alatt tartják – biztonságosan a betegekhez csatlakoztatott berendezésekhez.
5. Berendezések védelme
A leválasztás blokkolja azokat a túlfeszültségeket, tüskéket és tranzienseket, amelyek egyébként idő előtti meghibásodást okoznak az érzékeny elektronikában. A DG transzformátor gyakran az első védelmi vonal a drága műszerek és vezérlők számára.
6. Szabályozási megfelelőség
Számos orvosi, laboratóriumi és ipari biztonsági szabvány megköveteli bizonyos berendezésosztályok elkülönítését. A megfelelően meghatározott DG transzformátor megfelel ezeknek a követelményeknek.
A megfelelő kiválasztásaDG Isolation Transformer
A DG transzformátor kiválasztása nem csak a feszültséget és a kVA-t igényel.
1. lépés – Határozza meg a terhelést
Sorolja fel az összes berendezést, amelyet a transzformátorhoz csatlakoztatnak. Adja hozzá a névleges teljesítményüket VA-ban vagy wattban.
Képlet: Összes VA = egyedi terhelések összege × 1,2 (biztonsági ráhagyás)
2. lépés – Adja meg a bemeneti/kimeneti feszültséget
| Alkalmazás | Tipikus feszültségarány |
| Szabványos szigetelés | 220V/220V (1:1) |
| Lépjen le a 110 V-os berendezésért | 220V/110V |
| Növelje a 220 V-os berendezéseket | 110V/220V |
| Orvosi berendezések | 220V/220V (alacsony szivárgás) |
3. lépés – Döntse el az elektrosztatikus árnyékolást
| Helyzet | Ajánlás |
| Általános ipari vagy laboratóriumi felhasználás | Normál (nincs szükség pajzsra) |
| Berendezés digitális/analóg jelekkel | Elektrosztatikus árnyékolás javasolt |
| Orvosi berendezések vagy audiorendszerek | Pajzs szükséges |
| Alkalmazás | Maximális szivárgási áram |
| Általános ipari | <2mA |
| Laboratóriumi műszerek | <0,5 mA |
| Orvosi berendezés (beteg csatlakoztatva) | <0,1 mA |
5. lépés – Válassza ki a burkolat típusát
Nyitott keret — Szerelje fel egy meglévő panelbe
Zárt (IP20) – Szabványos fémház
IP54 – Por- és fröccsenésálló (ipari környezethez)
6. lépés – Ellenőrizze a szigetelési osztályt
Folyamatos üzemű alkalmazásokhoz adja meg az F osztályú (155°C) vagy a H osztályú (180°C) szigetelést.
7. lépés – Kérjen vizsgálati jelentéseket
Egy jó hírű szállítónak biztosítania kell:
Szigetelési ellenállás teszt (≥100MΩ 500V DC-n)
Dielektromos ellenállási teszt (≥2000V AC 1 percig)
Nincs terhelési veszteség mérés
Szivárgási áram mérése (orvosi egységekhez)
Feszültségszabályozási teszt
Végső gondolatok
A DG leválasztó transzformátor nem a legdrágább alkatrész az energiarendszerben. De lehet, hogy ez a legfontosabb az érzékeny berendezések védelmében.
Csendesen működik a háttérben, egy feladatot jól végez: a rossz áramellátást kint tartja, a jót pedig be. Nincs világítás, nincs kijelző, nincs szoftverfrissítés. Csak tiszta, megbízható szigetelés, évről évre.
Ha érzékeny elektronikát használ, védi a pácienshez csatlakoztatott eszközöket, vagy rejtélyes berendezés-problémákat keres – földhurkok, zaj, sodródás –, a DG transzformátor az egyik leghatékonyabb megoldás.
Az érzékeny berendezések esetében nem kötelező a tiszta áramellátás. Ez a megbízható működés alapja.
