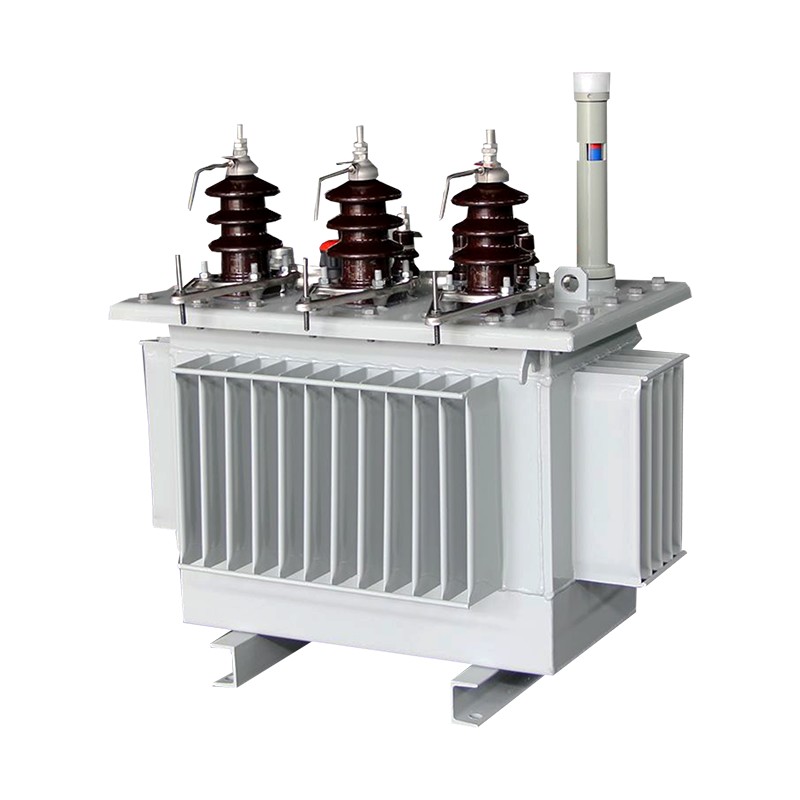

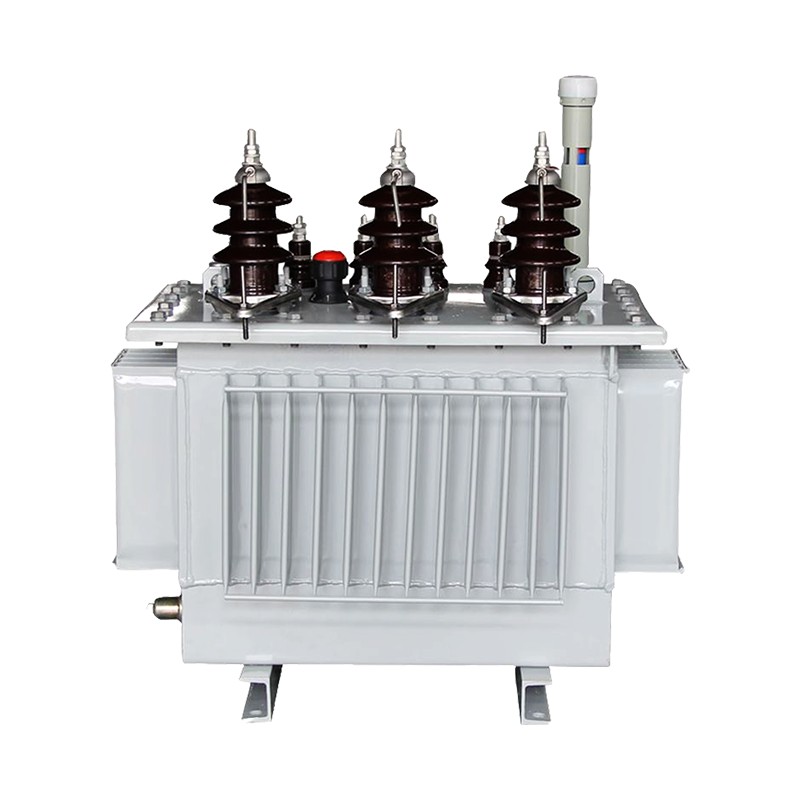

S13 elosztó transzformátor

Az S13 elosztó transzformátor számos fejlesztést hajtott végre a hagyományos szerkezet és a kiforrott technológia alapján. Például javította a hatékony támogatást a tekercs végén, így jobban ellenáll a rövidzárlati áramoknak.

A termék a spirális tekercset hosszirányú olajcsatornákkal rendelkezőre cserélte, ami javítja a transzformátoron belüli hőelvezetést. Ezzel egyidejűleg a transzformátortest új emelőszerkezetei és pozicionáló szerkezetei kerültek átvételre a külső oldalon, amelyek nagyobb megbízhatóságot biztosítanak a távolsági szállítás és üzemeltetés során.

Vállalati profil

Kiváló minőségű anyagok

A rendkívül megbízható S13 elosztó transzformátor létrehozásához a Yibaling Factory a kezdetektől szigorúan ellenőrzi az anyagokat:

Először is, a tekercsvezetők oxigénmentes, rendkívül alacsony ellenállású rézhuzalt használnak, amelyet azután precíz húzási és polírozási eljárásoknak vetnek alá, hogy sima, sorjamentes felületet biztosítsanak. Ez fizikailag csökkenti az örvényáram-veszteségeket és a bőrhatást, ezáltal jelentősen csökkenti a terhelési veszteségeket.

A mag nagy mágneses permeabilitású és alacsony veszteségű, kiváló minőségű hidegen hengerelt orientált szilícium acéllemezeket használ. Az optimalizált mágneses áramkör-kialakításnak köszönhetően az üresjárati veszteségek az iparágban vezető szintre csökkennek. A tömítés során olyan speciális gumianyagokat választunk, amelyek ellenállnak az olajnak, a magas hőmérsékletnek és az öregedésnek, biztosítva a tömítőelemek rugalmasságát és szívósságát a hosszú távú működés során, valamint kiküszöbölve a szivárgás veszélyét.

Az olajba merülő modellekhez olyan transzformátorolajat fecskendezünk be, amely többlépcsős vákuumos olajszűrésen és precíz szűrőkezelésen esett át. Nedvességtartalma, gáztartalma és a szennyeződések szemcsemérete messze felülmúlja a nemzeti szabványokat, biztosítva a szigetelés szilárdságát és a hőelvezetési hatékonyságot.

A folyamat során minden alapvető nyersanyag szigorú felülvizsgálatnak és nyomon követhetőségnek van alávetve a teljes láncban a beszállítói minősítéstől a beérkező ellenőrzésen át a gyártási folyamatig a kínai nemzeti szabványoknak és az ISO9000 minőségirányítási rendszernek megfelelően, biztosítva, hogy minden S13 elosztó transzformátor szilárd és következetes anyagalapra épüljön.

Működési állapot

Az S13 elosztó transzformátor szabványos működési környezetének meg kell felelnie a kültéri olajba merülő berendezés tervezési határainak.

1. Földrajzi elhelyezkedés

A szabványos kialakítás 1000 méteres vagy annál alacsonyabb tengerszint feletti magasságú területeken alkalmazható.

Ha a magasság meghaladja ezt a határt, a kapacitást és a szigetelést csökkenteni kell a névleges csökkentési követelményeknek megfelelően.

2. Éghajlati viszonyok

Meg kell felelnie a következőknek:

Maximális üzemi hőmérséklet: nem haladja meg a +40 ℃-ot

A legmelegebb hónap átlaghőmérséklete: nem haladja meg a +30 ℃-ot

Minimális hőmérséklet: nem alacsonyabb, mint -25 ℃ (kültéri típus esetén)

A levegő relatív páratartalma: 25°C-on nem haladja meg a 95%-ot a túlzott páralecsapódás elkerülése érdekében.

3. Telepítési hely

Beépítéskor jól szellőző külső tér legyen komoly akadályok nélkül, biztosítva a természetes hűtést; az alapnak szilárdnak és laposnak kell lennie, mérsékelt lejtéssel az olajtározó oldala felé.

Az S13 elosztó transzformátor normál szennyezettségű környezetekhez alkalmas. Tengerparti, ipari területeken stb., ahol sóköd, korrozív gázok vagy erős szennyezés van, további magyarázatokat kell adni a külső szigetelés és a korróziógátló kialakítás javítása érdekében.

Szigorúan tilos tűz- és robbanásveszélyes környezetben használni, és kerülni kell a szélsőséges vibrációs körülményeknek való hosszú távú kitettséget.

Hogyan válasszunk S13 elosztó transzformátort?

1. Az S13 elosztótranszformátor vásárlásakor mindig a névleges értékek megértése a kulcs a terhelési jellemzők ellenőrzéséhez.

A terhelési jellemzők magukban foglalják a terhelés típusát és a feszültségingadozásokat. A terhelés típusát tekintve lehet szakaszos vagy folyamatos terhelés.

2. A feszültségviszony a terhelési jellemzőktől és az alkalmazástól függ. Kiszámítása a primer feszültség és a szekunder feszültség, illetve a nagyfeszültség és az alacsony feszültség arányával történik.

Az S13 elosztó transzformátor mérete a feszültségaránytól is függ. Minél nagyobb a feszültségarány, annál nagyobb lesz a térfogat, mivel növekszik a primer tekercsben a fordulatok száma.

3. Az S13 elosztó transzformátor kiválasztásakor ügyelni kell a hatékonyságra. A hatékony S13 transzformátor segít csökkenteni a teljesítményveszteséget a feszültség megfelelő átalakításával.

Ez nem csak energiát takarít meg, hanem költségeket is. A berendezés csak akkor tud hatékonyan működni, ha a használt alkatrészek és alkatrészek a legjobb minőségűek.
