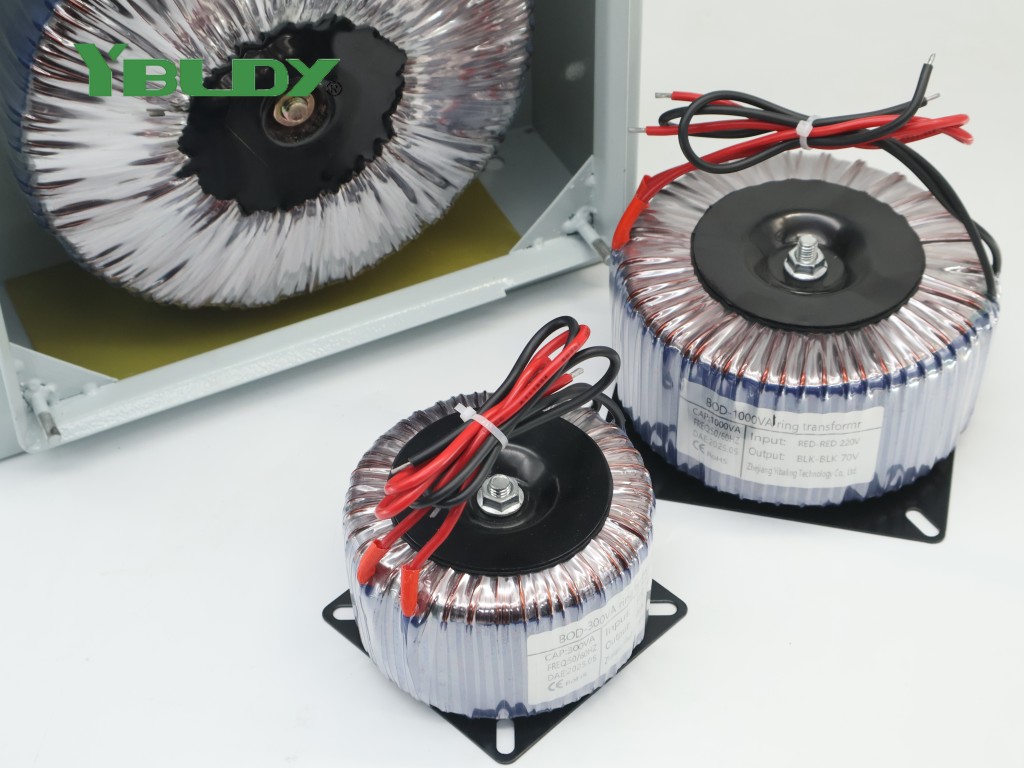

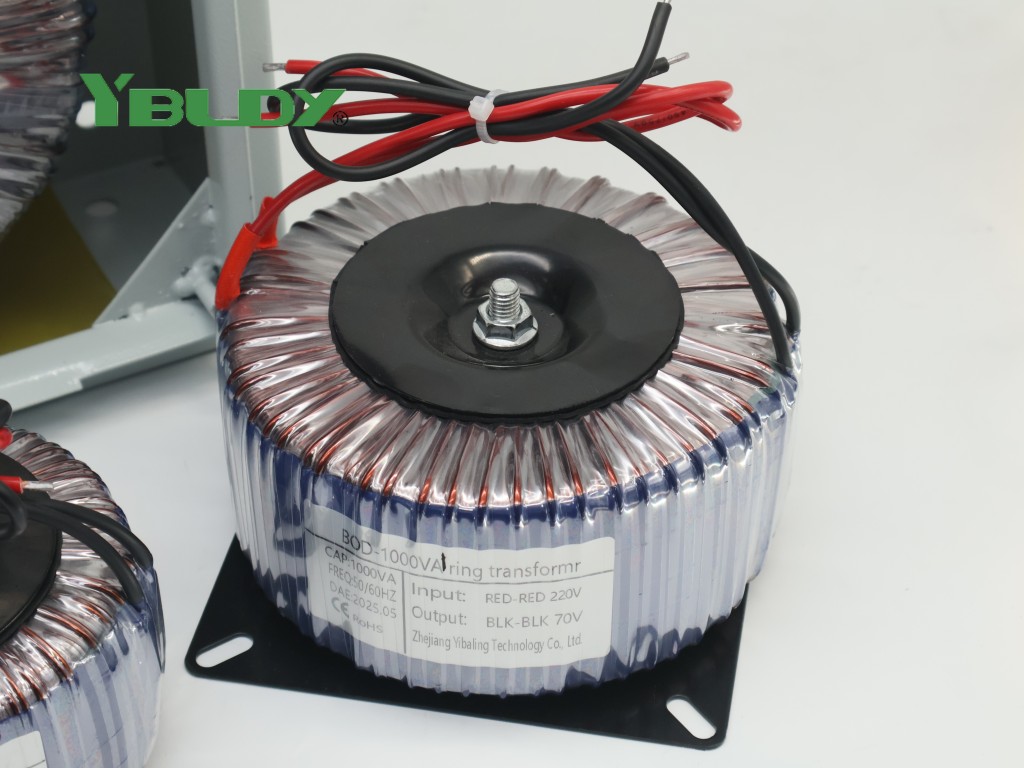

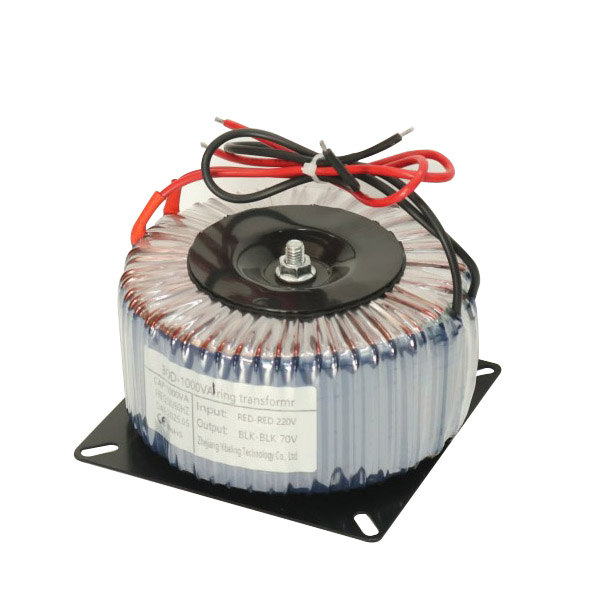

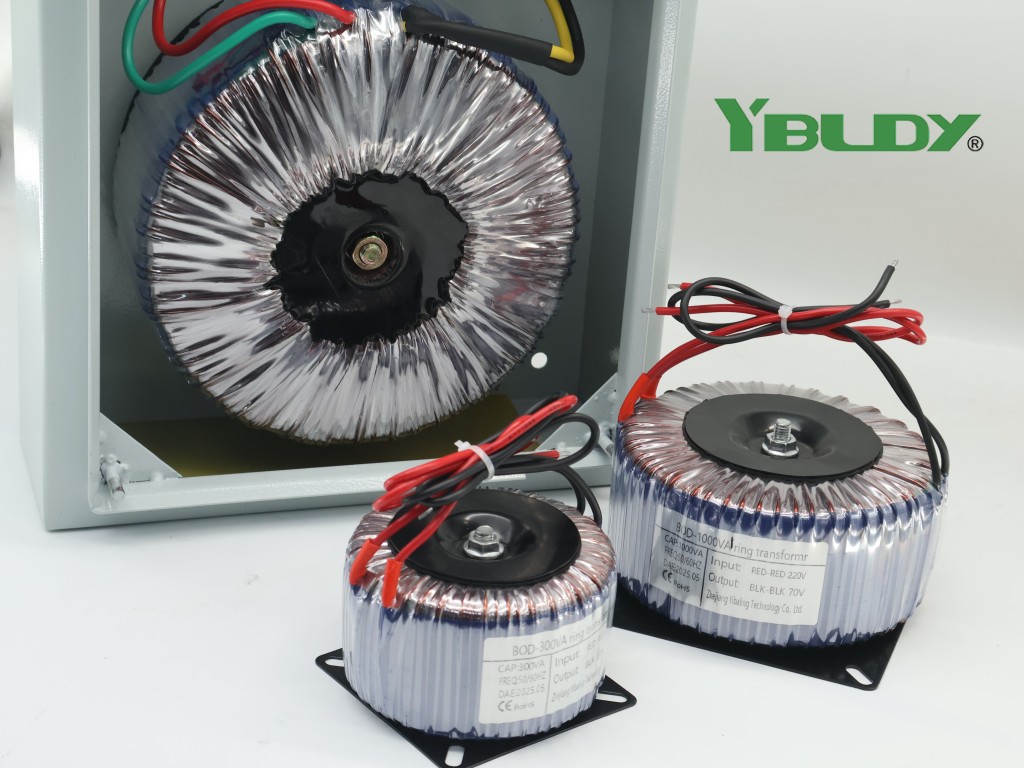

Toroid transzformátor

A toroid transzformátor a Yibaling egyik terméke, megbízható gyártó vagyunk Kínában. Ez a termék arról kapta a nevét, hogy magja folytonosan tekercselt, varrat nélküli gyűrű alakú szilikon acéllemezekből készül. Ez az előnyben részesített megoldás a modern tápegység-tervezésben a nagy hatásfok, alacsony zajszint és kis méret eléréséhez.

Termék felépítése

A toroid transzformátor olyan, mint egy "fánk" alakú energiahurok. Ez az egyedülálló szerkezet zárttá teszi a mágneses áramkört, és rendkívül alacsony mágneses ellenállással rendelkezik, ami három alapvető előnnyel jár:

1. Nagy hatékonyság

A mágneses fluxus iránya tökéletesen illeszkedik a szilícium acéllemezek szemcse orientációjához, ami jelentősen csökkenti az üresjárati veszteséget és a rézveszteséget, és a teljes terhelési hatásfok könnyen meghaladja a 95%-ot.

2. Alacsony elektromágneses interferencia

Elhanyagolható szivárgási fluxussal rendelkezik, és nem zavarja a környező precíziós áramköröket, különösen alkalmas nagy hűségű hanghoz (Hi-Fi) és precíziós műszerekhez.

3. Kis méret és alacsony súly

Térfogata és tömege körülbelül 30%-kal kisebb, mint a hagyományos EI típusú transzformátoroké azonos teljesítmény mellett, így könnyebben integrálható.
Ezeknek a jellemzőknek köszönhetően a toroid transzformátorok a csúcsminőségű audioerősítők, orvosi berendezések, ipari vezérlőmodulok és különféle igényes laboratóriumi és fogyasztói elektronikai termékek fő tápegységeivé váltak.

A toroid transzformátor funkciója

A toroid transzformátor egy nagy teljesítményű megoldás a modern teljesítményelektronika területén, amely a lehető legnagyobb mértékben optimalizálja a hatékonyság, a tisztaság és a kompaktság három alapvető mutatóját.
A toroid transzformátor minden kiemelkedő tulajdonsága egy alapvető fizikai felépítésből fakad: varrat nélküli zárt vasmag, amely nagy mágneses permeabilitású szilíciumacél szalagokkal van feltekercselve.
Ez a szerkezet ideális mágneses utat képez rendkívül alacsony mágneses ellenállással, az üresjárati veszteséget és a gerjesztőáramot a hagyományos varratokkal ellátott vasmagok kevesebb mint egytizedére csökkenti, megalapozva a toroid transzformátor ultramagas hatékonyságát (jellemzően > 95%) és alacsony hőmérséklet-emelkedését.
Ugyanakkor a toroidon belül teljesen bezárt mágneses fluxus biztosítja, hogy a szivárgó mágneses sugárzás közel nulla legyen, így ideális "csendes" tápegység a nagy hűségű audiorendszerekhez, precíziós mérőműszerekhez és érzékeny elektronikus berendezésekhez, alapvetően kiküszöbölve az elektromágneses interferenciát.
Továbbá az egyenletes és kompakt tekercsek, valamint az optimális mágneses út nagyobb teljesítménysűrűséget eredményez, ami lehetővé teszi, hogy a toroid transzformátor jelentősen, körülbelül 30%-kal csökkentse térfogatát és súlyát azonos teljesítményszint mellett, és szinte rezgés- és zajmentesen működjön.
Ezért a toroid transzformátor nem univerzális alkatrész. A toroid transzformátor egy stratégiai teljesítményelem, amelyet csúcskategóriás audioerősítőkhöz, orvosi képalkotó berendezésekhez, precíziós ipari vezérlésekhez és minden olyan rendszerhez szabtak, amely szigorú követelményeket támaszt az elektromos minőségre, a térelrendezésre és a hőkezelésre vonatkozóan.

Alkalmazási mezők

A toroid transzformátor fő előnyei a nagy hatásfok, az alacsony interferencia, a kis méret és a csendes működés, elsősorban a közepes és felső kategóriás mezőkön alkalmazzák, ahol szigorú követelmények vonatkoznak az áramminőségre, a térelrendezésre vagy az elektromágneses környezetre, nem pedig a szokásos általános helyzetekben. A tipikus alkalmazási mezők a következők:

1. Szórakoztató elektronika és audio terület

Ez a legklasszikusabb és legismertebb alkalmazási forgatókönyv.
Nagy pontosságú audio berendezés: Hi-Fi erősítőkben, csúcskategóriás audiorendszerekben és professzionális felvevőberendezésekben a toroid transzformátor a jó hangalap sarokköve. Rendkívül alacsony szivárgású mágneses tere és elektromágneses interferenciája biztosítja az audiojelek tiszta hátterét, zúgás és zaj nélkül; a gyors energiaválasz bőséges dinamikát és átmeneti teljesítményt biztosít a zene számára.
Csúcskategóriás audio- és játékberendezések: Egyes csúcsszintű Blu-ray lejátszók, AV-erősítők és játékkonzolok tápegységei toroid transzformátorokat alkalmaznak a stabilabb teljesítmény és az alacsonyabb háttérzaj elérése érdekében.

2. Ipari vezérlés és automatizálás

Az ipari területen a toroid transzformátor rendkívül magas megbízhatósági és stabilitási követelményekkel szolgálja ki a magkomponenseket.
Precíziós ipari berendezések: Csúcskategóriás numerikus vezérlőrendszerek, szervohajtások, robotvezérlők és precíziós mérőműszerek (például lézeres interferométerek) tápegységeihez. Alacsony interferencia-karakterisztikája biztosítja, hogy a vezérlőjelek ne szennyeződjenek, a nagy megbízhatóság pedig a folyamatos termelést.
Kritikus folyamatvezérlés: Az ipari PLC-kben, elosztott IO-rendszerekben, biztonsági korlátokban stb. a kritikus vezérlő csomópontok stabil, tiszta, izolált tápellátást biztosítanak, hogy megakadályozzák a hálózati interferenciák téves műveleteit.

3. Műszerek és professzionális felszerelések

Ez a toroid transzformátor elektromágneses tisztaságának közvetlen értékmegnyilvánulása.
Tudományos mérőműszerek: Laboratóriumi szintű tápegységek, oszcilloszkópok, spektrumanalizátorok, orvosi érzékelő berendezések tápellátása. A rendkívül alacsony zajszint biztosítja a műszerek nagy pontosságát és érzékenységét, elkerülve a mérési eredmények energiaszennyezését.
Orvosi képalkotó berendezések: Gyakran használják csúcskategóriás ultrahangos berendezésekben, fogászati ​​röntgengépekben, betegmonitorokban stb., szigorú elektromágneses kompatibilitási követelményekkel rendelkező orvosi berendezésekben, a képminőség és az üzembiztonság biztosítása érdekében.

4. Speciális testreszabás és csúcskategóriás kereskedelmi berendezések

A speciális teljesítményt vagy kialakítást igénylő területeken a toroid transzformátor az első választás.
LED kijelző és színpadi világítás: Csúcskategóriás LED-kijelző-meghajtó tápegységekben, professzionális fényerőszabályzó platformokon a kompakt hangerő és az alacsony hőtermelés elősegíti a nagy sűrűségű, nagy megbízhatóságú rendszerintegrációt.
Testre szabott tápegységek: Széles körben használják csúcskategóriás szerver tápmodulokban, műsorszóró kommunikációs berendezésekben, repülőgép-vizsgáló berendezésekben stb., olyan területeken, amelyek testreszabott, nagy teljesítménysűrűségű megoldásokat igényelnek.
