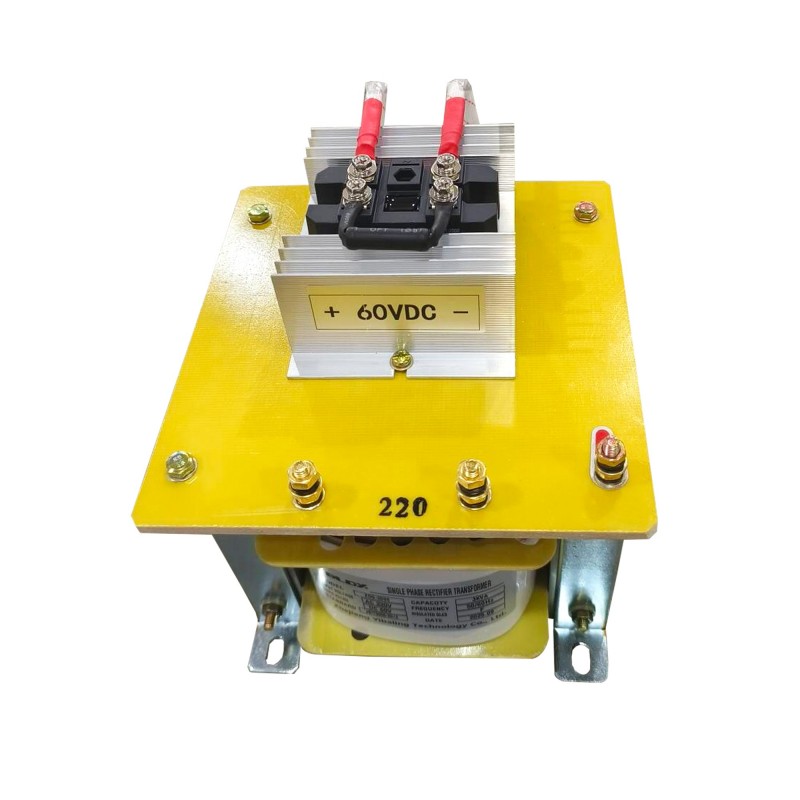

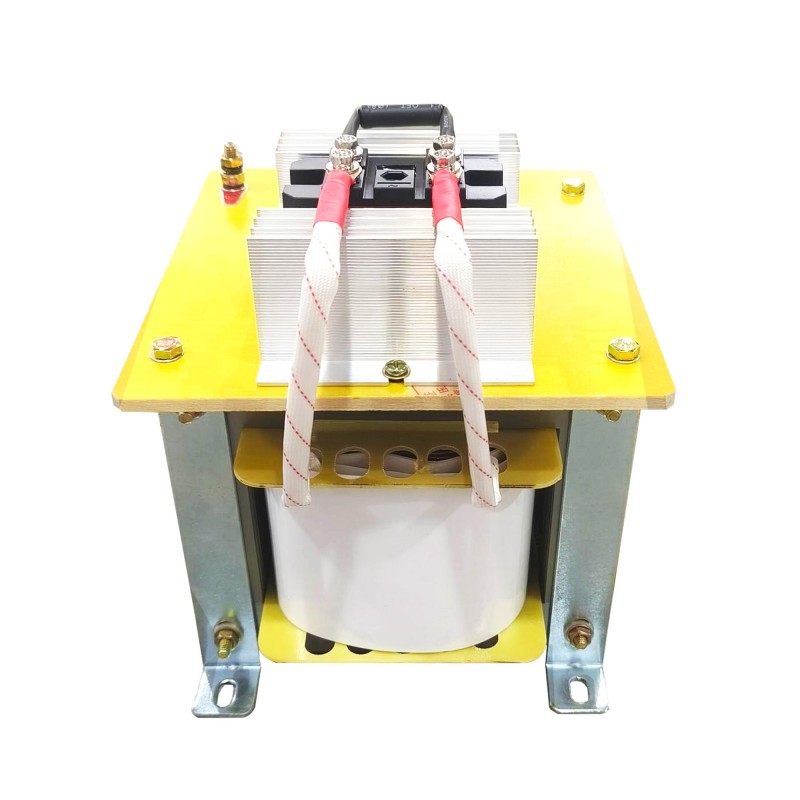

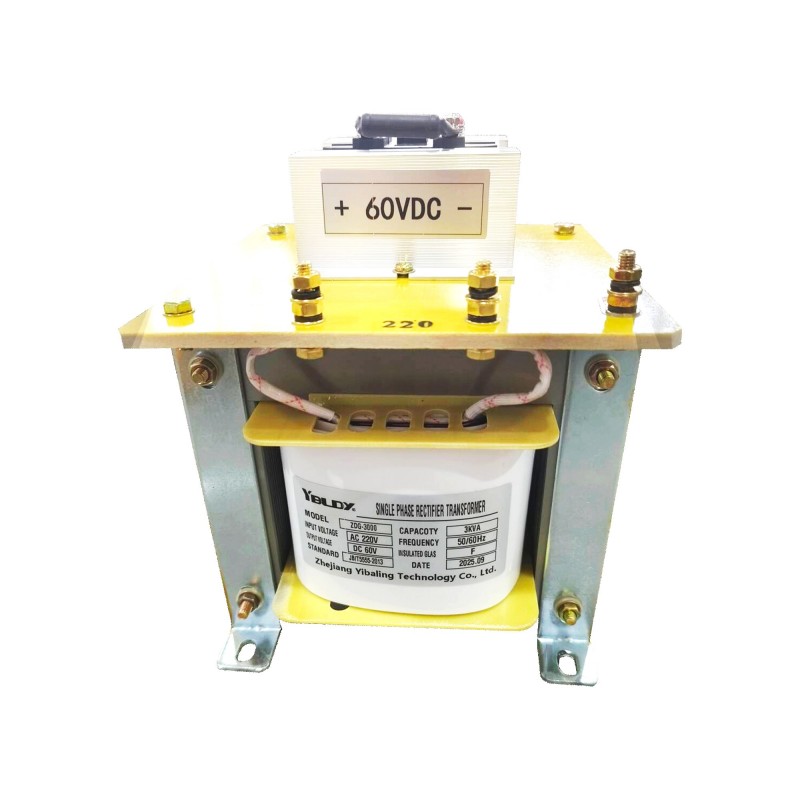

ZBK vezérlő transzformátor

A ZBK vezérlőtranszformátor egy száraz típusú transzformátor, amelyet kifejezetten gyárautomatizálási és elektromos vezérlőrendszerekhez terveztek. Magasságához kiváló minőségű hidegen hengerelt szilícium acéllemezeket használ szilárd szigetelőanyagokkal kombinálva. Az általános kialakítás kompakt, jó hatásfokkal rendelkezik, és kiváló hőmérséklet-emelkedés-szabályozást biztosít működés közben.
Ennek fő feladata, hogy a főáramkörben lévő magasabb feszültséget (például a közös 380 V-ot) biztonságosan alakítsa át a vezérlőáramkör által igényelt különféle alacsony feszültségű elektromos tápegységekké - például 220 V, 110 V, vagy a szabványos 36 V és 24 V feszültségekké. Így a PLC-k, mágneskapcsolók, relék, jelzőlámpák és különféle műszerek stabil és megbízható tápellátást kaphatnak.
A terméket teljes egészében az ipari környezet szabványai szerint tervezték. Erősen ellenáll a túlterhelésnek, és nem fél a gyakori zavaroktól. Zökkenőmentesen használható különféle forgatókönyvekben, például szerszámgépekben, gyártósorokon, áramelosztó rendszerekben és különféle automatizált vezérlési helyzetekben. Valóban nélkülözhetetlen kulcselem a vezérlőáramkör mögött, amely biztosítja a biztonságos és stabil működést.

Alapanyagok

A hidegen hengerelt, nem orientált szilícium acéllemezek az iparban DW470 néven ismertek, vastagságuk 0,35 vagy 0,5 milliméterre van szabályozva. Ez az anyag nagy mágneses permeabilitással és alacsony vasveszteséggel rendelkezik, és terhelés nélkül nagyon kevés áramot fogyaszt.

Tekercsek: T2 minőségű elektrolitikus réz

Az őket borító szigetelőfesték QZ(G)-2/155/I minőségű poliészter anyag, amely akár 155 Celsius fokos hőmérsékletet is bír. Még akkor sem, ha a ZBK vezérlőtranszformátor hosszú ideig teljes terhelésen működik, nem valószínű, hogy túlmelegedés miatt problémái lesznek.
Szigeteléskezelés szempontjából a közbenső réteg DMD kompozit fóliával van párnázott, amely akár 8 kilovolt/milliméter feszültséget is kibír.

Keret: PBT anyag

Az anyag UL94 V-0 égésgátló fokozatú, és nem gyullad meg. Végül az egész transzformátort vákuum-impregnálásnak vetik alá, 1032 alkidgyantával vagy H minőségű szerves szilikongyantával a tekercsek teljes körülzárására.
Így gyártva -15 Celsius-40 Celsius-fok közötti környezetbe helyezve nem haladja meg a 85 fokos hőmérsékletnövekedést, a szigetelési ellenállás pedig 100 megohm felett marad. A yibalingi gyár tapasztalatai szerint 100 000 óra feletti normál használat mellett nem lesz nagyobb probléma.
Ezeknek az anyagoknak a kiválasztása és a gyártási folyamat biztosítja, hogy a ZBK vezérlőtranszformátorok kibírják a hosszú távú teszteket a gyári műhelykörnyezetben.

GYIK

K: Mi a ZBK vezérlőtranszformátor célja? Miben különbözik a hagyományos kis transzformátoroktól?
V: A ZBK vezérlőtranszformátort kifejezetten ipari vezérlőszekrényekhez tervezték. Fő funkciója, hogy a fő tápegységből származó magas feszültséget (például 380 V) biztonságos alacsony feszültséggé alakítsa (általában 24 V, 36 V, 110 V stb.), amelyre a vezérlőáramkörnek szüksége van.
A ZBK vezérlőtranszformátor és a hagyományos transzformátorok közötti alapvető különbség az ipari minőségű kialakításban rejlik:
Az anyagok szilárdabbak (például DW470 szilícium acéllemezek és T2 elektrolitikus réz használata), jobb a védelem (vákuumos impregnálás), folyamatosan ellenáll a kontaktorok záródása és a vezérlőáramköri tekercshatások által okozott áramütéseknek, és hatékonyan leválasztja a hálózati interferenciát, hogy biztosítsa a PLC érzékeny berendezések, például a műszerek stabil működését.

K: Van különbség a ZBK vezérlőtranszformátor tekercselésében használt T2 elektrolitikus réz és a közönséges rézhuzal között?
V: Van egy alapvető különbség. A T2 a nemzeti szabvány szerint kiváló minőségű elektrolitikus réz, amelynek tisztasága akár 99,9%, és kiváló vezetőképességgel rendelkezik.
A T2 réz tekercselése kisebb ellenállást és kevesebb hőtermelést eredményez azonos teljesítmény mellett. Ez biztosítja, hogy a ZBK vezérlőtranszformátor még teljes terhelés vagy rövid távú túlterhelés esetén sem ég ki a túlzott tekercsmeleg miatt.
Sok olcsó transzformátor újrahasznosított rezet használ szennyeződésekkel vagy rézbevonatú alumíniumot, amely rossz vezetőképességgel rendelkezik, és veszélyt jelent a berendezés működésére.

K: Láttam, hogy a paraméterek között szerepel a vákuumos impregnálási eljárás is. Ez fontos?
V: Rendkívül fontos. Ez a megbízhatóság kulcsfontosságú lépése.
Ez a folyamat magában foglalja az összeszerelt ZBK vezérlőtranszformátor magjának vákuumtartályba helyezését, a levegő eltávolítását, majd szigetelő festékbe (például 1032 gyantába) merítését, hogy a festék teljesen áthatoljon a tekercselés minden résein.
Utána szárítjuk és kikeményítjük. Ennek a folyamatnak három fő funkciója van:
Először is, megakadályozza a nedvességet és a korróziót, alkalmazkodik a műhely környezetéhez;
Másodszor, a kikeményedés után a tekercs egyetlen egységgé válik, jobb ütésállóságot és zajcsökkentést biztosítva;
Harmadszor, kitölti a finom hézagokat, javítva a szigetelés szilárdságát és hőleadó képességét.
Azok a transzformátorok, amelyek nem esnek át ezen a folyamaton, hajlamosak a meghibásodásra nedves vagy vibráló környezetben.
