Tudsz az olajba merülő transzformátorokról?

Az erőművekből kilépő villamos energia rendkívül magas feszültségű (több tízezer vagy akár több százezer volt), amelyet az ipari gépek vagy a lakossági háztartások nem tudnak közvetlenül felhasználni.

A feszültséget csökkenteni kell.

Ki végzi ezt a munkát?Olajmerített transzformátorok.

Nem újszerűek és nem is élvonalbeliek, és működési elvük nagyrészt változatlan maradt több mint egy évszázada. Mégis a mai napig valószínűleg minden alállomáson, minden közműoszlop alatt és minden gyár elosztó helyiségében talál egyet.

Mire használható az olajba merülő transzformátor?

Egyszerűen fogalmazva: feszültség átalakítására.

Lelépés: A nagyfeszültségű villamos energiát (pl. 10 kV) alacsony feszültségű elektromos árammá (például 380 V, 220 V) alakítsa át a berendezés használatához.

Lelépés – Magas feszültséget vesz fel (például 10 kV), és alacsony feszültségre (380 V, 220 V) csökkenti, hogy a berendezése valóban használni tudja.

Step-up – Nap- vagy szélenergiához. Növeli a feszültséget, mielőtt betáplálja a hálózatba, így nem veszít túl sok energiát hosszú távvezetékeken.

Nem változtatja a frekvenciát, nem tisztítja a harmonikusokat és nem szabályozza a feszültséget. Pontosan egy dolgot csinál: a feszültséget arra fordítja, amire szüksége van.

Miért nevezik "olajba merülőnek"?

Egyszerű – tele van olajjal.

Nem égetésre. Két dolog miatt: szigetelés és hűtés.

Szigetelés – Az olaj a tekercsek és a mag, valamint a tekercsek és a tartály között helyezkedik el. Enélkül a magas feszültség egyenesen keresztbe ívelne – rövidzárlat, kisülés, leégett berendezés.

Hűtés – Amikor a tekercsek felforrósodnak, az olaj elvezeti a hőt, és a tartály fala kiengedi a levegőbe. Az olaj sok hőt megtart, ezértolajba merülő transzformátorokjól kezelik a túlterhelést – egy ideig keményen tudnak futni panaszkodás nélkül.

Az olaj azonban nem tart örökké. Idővel beszennyeződik és felszívja a nedvességet. Időnként tesztelni, szűrni vagy cserélni kell. Ez a legnagyobb különbség a száraz típusú transzformátorokhoz képest.

A száraz típusú transzformátorok nem használnak olajat. Levegőt használnak hűtésre. Biztonságosabb és tisztább, igen. De drágábbak, és nem viselik a túlterhelést sem. A kettő nem helyettesíti egymást; különböző forgatókönyveket szolgálnak ki.

Hajlamosak a meghibásodásra az olajba merülő transzformátorok?

Éppen ellenkezőleg, a legtartósabb elektromos berendezések közé tartoznak.

Tervezett élettartamuk jellemzően 20-30 év. Amíg nincsenek erősen túlterhelve, nincs tartósan alacsony az olajszintjük, és nem csap be többször villám, évtizedekig megbízhatóan működnek.

A gyakori "hibák" ritkák:

Csökkenő olajszint (szivárgás vagy párolgás)

Rossz olajminőség (nedvesség vagy oxidáció)

Öregedő perselyek és csapkapcsolók

A szigetelés elöregedése a hosszú távú túlterhelés miatt

Ezek a problémák nem okoznak hirtelen meghibásodást. Rendszeres ellenőrzésekkel és olajvizsgálatokkal előre észlelhetők és kezelhetők. Az olajos transzformátorok nem igényelnek karbantartást, de a megfelelő karbantartás hosszú élettartamot biztosít.

Hol vannakOlajba merülő transzformátorokMég mindig használt?

Az olajba merülő transzformátorok legfontosabb paraméterei: A vásárlók leggyakrabban feltett kérdései

Kapacitás (kVA): Adja össze az összes terhelés teljesítményét, és adjon hozzá 30–50%-os tartalékot. Kerülje a szigorú számításokat.

Réz vagy alumínium: réz kontra alumínium

A réz többe kerül. Az alumínium olcsóbb.

De a réz jobban vezet, tovább tart és jobban bírja a hőt. Ha a berendezése éjjel-nappal működik, válasszon rézzel. Később meghálálod magadnak.

Teljesen zárt vagy konzerváló típusú

Teljesen lezárt, távol tartja a levegőt. A kevesebb oxigén azt jelenti, hogy az olaj lassabban öregszik, és nem kell vele olyan gyakran babrálni.

A konzervátor típusa segítségével láthatja az olajszintet. Jobb, ha valaki rendszeresen ellenőrzi a dolgokat.

Energiahatékonysági osztály – S11, S13, S20…

A nagyobb szám alacsonyabb veszteséget jelent, de magasabb árat is. Számoljon: hány évnek kell eltelnie ahhoz, hogy a villamosenergia-megtakarítás kifizesse a magasabb előzetes költséget? Ez a válaszod.

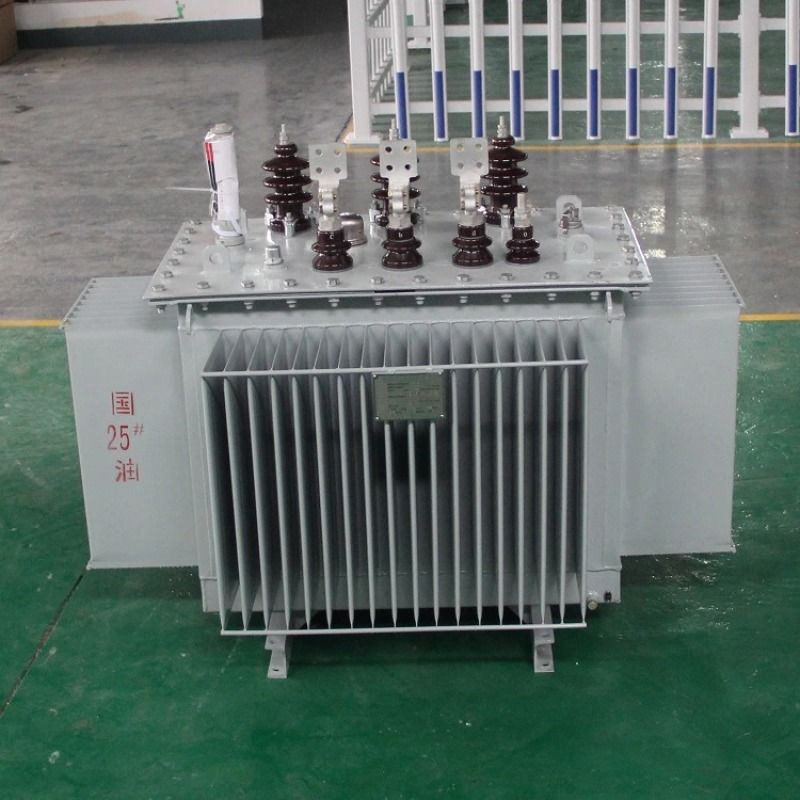

Yibalingolajba merülő transzformátorok

Semmi divatos. Csak szilárd munka.

Mag – kiváló minőségű hidegen hengerelt szilícium acél, teljesen átlapolt illesztésekkel. Alacsony nincs terhelési veszteség.

Tekercselés – alapkivitelben tiszta réz (nagy tisztaságú alumínium, ha kéri). A rétegszigetelés szoros és egyenletes.

Szigetelő olaj: Prémium transzformátorolaj, teljes körűen tesztelve a feszültség, a nedvességtartalom és a dielektromos veszteség szempontjából a szállítás előtt.

Tartály: Hullámos vagy bordás radiátorok teljesen tömített hegesztéssel a szivárgás- és korrózióállóság érdekében.

Gyári tesztelés: Minden egységen átesik az átalakítási arány, az egyenáram-ellenállás, a szigetelési ellenállás, az üresjárati veszteség, a terhelési veszteség és a teljesítmény-frekvencia-ellenállási feszültség vizsgálatát – nem csak mintavételezési vizsgálat.

Alkalmazási forgatókönyvek

Gyári elosztás, lakossági alállomások Bányászat, vegyipar, papírgyártás, textiliparFotóvoltaikus felépítés, szélerőmű-csatlakozás Exporttámogató projektek, külföldi segélyprojektek

Műszaki adatok

Kapacitás: 30kVA-3150kVA (nagyobb kapacitás alkuképes)

Feszültség: Főleg 10kV/0.4kV, egyedi, nem szabványos opciók állnak rendelkezésre.
