Nagy teherbírású berendezések „Soft Start” kihívásai?

Az olyan iparágakban, mint a bányászat, az építőanyag-ipar, a kohászat és a vegyipar, létezik egyfajta "kezelhető" berendezés:

Nagy teherbírású szalagos szállítószalagok, emelők, zúzógépek és nagy ventilátorok.

Ezeknek az eszközöknek közös a problémája: rendkívül nehéz indítás.

A motor indításakor a pillanatnyi áram a névleges érték 6-8-szorosára emelkedik, lehúzva a hálózati feszültséget. A hajtószíj feszítés hatására recseg, a redukciós fogaskerekek pedig hatalmas ütközési nyomatékot viselnek el. Mielőtt a berendezés működésbe lépne, megsérül.

Nagy teljesítményű vektoros frekvenciaváltókkifejezetten ennek a problémának a megoldására készültek.

Milyen problémákat oldanak meg?

A hagyományos frekvenciaváltók beállíthatják a sebességet, de nem megfelelőek nagy igénybevételű indításokhoz. Vagy nincs elegendő nyomatékuk a motor elfordításához, vagy a terhelés ingadozása miatt leállnak.

A nagy teljesítményű Yibaling vektoros frekvenciaváltók alapvető képességei

Alacsony frekvenciájú, nagy nyomaték: 150% feletti névleges nyomatékot biztosít 0,5 Hz-es fordulatszámon. A berendezés teljes erővel indul, nincs leállás.

Erős túlterhelési képesség

Hiba nélkül kezeli a hirtelen terhelésváltozásokat. Egy zúzógép beszorul egy sziklán? Egy szalagos szállítószalag teljes rakommal indul felfelé? Csak morog és megy tovább.

Sima indítás/leállítás

A rámpaidő nulláról egészen egy órára meghosszabbítható. Semmi rángatás, semmi sokk. A szíjak nem pattannak el, a fogaskerekek fogai nem törnek ki.

Master-slave szinkronizálás

Ha két motorja van, amely ugyanazt a gépet hajtja – például egy hosszú hevederes szállítószalag fejmotorral és egy farokmotorral –, ez a dolog egyensúlyban tartja a terhelésüket. 5%-os eltérésen belül. Többé nem izzad az egyik motor, miközben a másik szabadon mozog.

Röviden: Minden nehezen induló, nagy terhelésű vagy ütésérzékeny berendezés ideális alkalmazás.

Technikai erősség

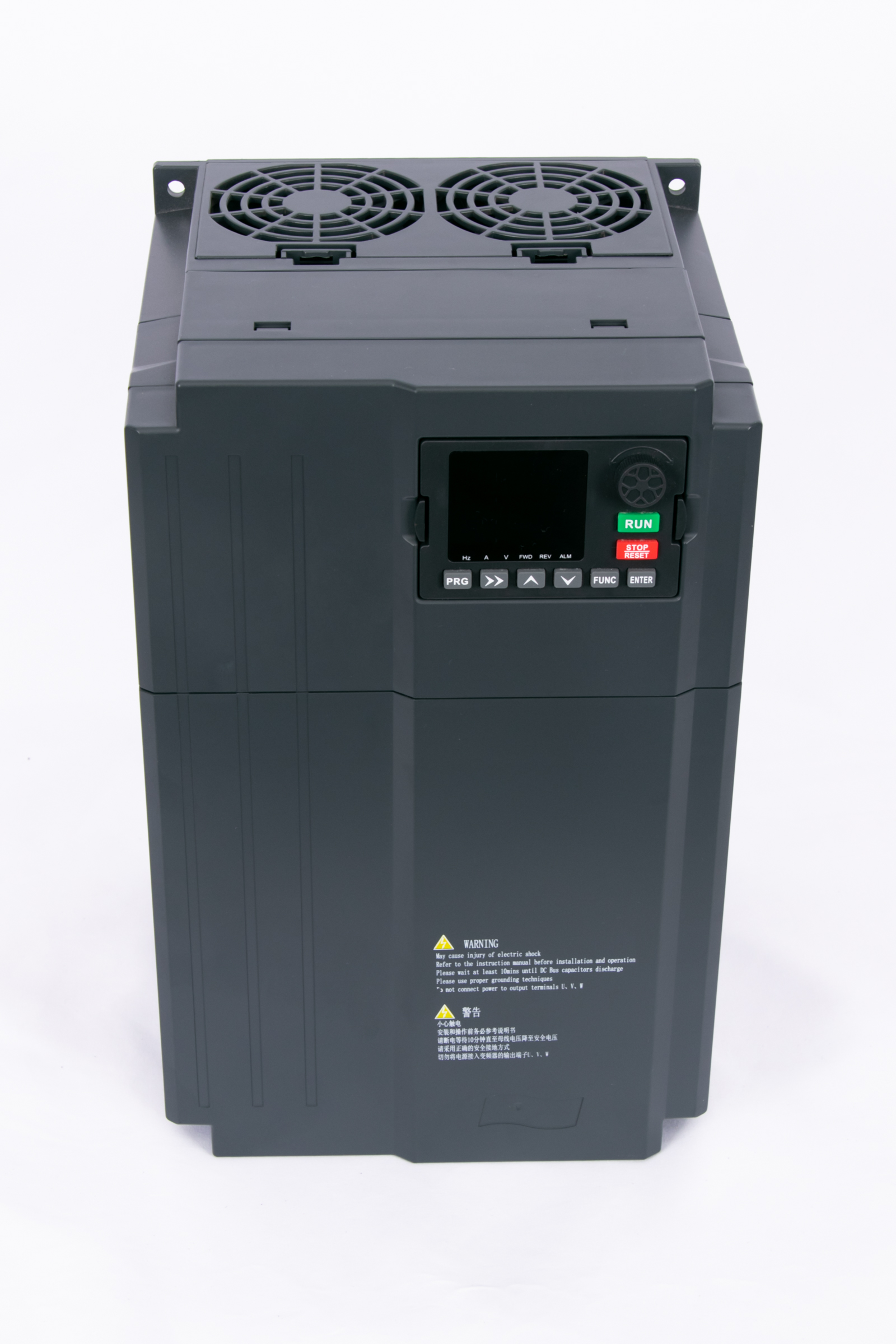

Yibaling nagy teljesítményű vektoros frekvenciaváltóknem csak "általános átalakítók új házzal". Főbb specifikációk:

Vektorvezérlési technológia: Valódi zárt hurkú/nyílt hurkú vektorvezérlés (nem egyszerű V/F vezérlés), precízen szabályozza a motor fluxusát és nyomatékát.

Alacsony frekvenciájú, nagy nyomaték: 150%-os névleges nyomaték 0,5 Hz-en az elakadásmentes, nagy teherbírású indítás érdekében.

Túlterhelési kapacitás: 150% névleges áram 60 másodpercig, 200% névleges áram 3 másodpercig (modellfüggő) a hirtelen terhelésváltozások kezelésére.

Master-slave szinkronizálás: Optikai szálas/nagy sebességű kommunikációs hálózat több konverteres teljesítmény-kiegyenlítéshez (hiba ≤5%).

Átfogó védelem: Túlfeszültség, alacsony feszültség, túláram, rövidzárlat, fáziskiesés, túlmelegedés, motor leállás elleni védelem stb.

Kommunikációs interfészek: Szabványos RS485 (Modbus); opcionális Profinet, EtherNet/IP a központi vezérlés egyszerű integrálásához.

Prémium alkatrészek: Tiszta réz reaktorok, kiváló minőségű IGBT modulok és háromálló bevonat, hosszú távú, nagy igénybevételre tervezve.

MiértA nagy teherbírású berendezésekhez vektorkonverterek szükségesek

A hagyományos V/F vezérlő átalakítók túlzott feszültségesést szenvednek alacsony frekvenciákon, ami elégtelen nyomatékot eredményez. Alacsony sebességnél gyengeséget és indítási leállást okoznak nagy igénybevételű alkalmazásokban.

A vektorvezérlés más: a motoráramot két részre osztja: mágnesező áramra (mágneses teret hoz létre, a „csontvázat”) és nyomatékáramra (nyomatékot, „izmot”). Ezeket egymástól függetlenül szabályozzák, alacsony sebesség mellett is fenntartva a megfelelő "izomerőt".

Valós eset

Egy szén-előkészítő üzem 1+ km hosszú szalagos szállítószalagot üzemeltetett jelentős magasságcsökkenéssel, ami gyakran igényelt felfelé, nagy teherbírású indítást. Az előző konverter gyakran leállt vagy túlterhelés miatt leoldott.

A Yibaling nagy teherbírású vektoros frekvenciaváltóra való váltás után:

Alacsony frekvenciájú nyomatéknövelés – a beállításokban a tényleges terhelésnek megfelelően tárcsázva

Master-slave szinkron – a fej és a farok motorja együtt működik, nem egymás ellen

Mi változott?

A heveder minden alkalommal elindul, még teljes rakomány esetén is felfelé. Nincs több elakadás, nincs több „újrapróbálkozás”.

A szíj feszessége körülbelül 30%-ot esett. A kisebb húzás azt jelenti, hogy a feszítőgörgők és a görgők tovább tartanak.

Az áram állandó marad. Mindkét motor egyenletesen osztja meg a munkát – többé nem öli meg az egyik motort, miközben a másik szabadon mozog.

Az egyik operátor így fogalmazott:

"Korábban minden alkalommal, amikor megnyomtam az indítógombot, elállt a lélegzetem. Most? Csak megnyomom. A gép teszi a dolgát."

Néhány dolog, amit figyelembe kell venni, amikor kiválasztasz egyet

Teljesítményillesztés – illessze az átalakítót a motorhoz. Nagy teherbírású munkákhoz válasszon egy méretet. Később meghálálod magadnak.

Terhelés típusa – állandó nyomaték (szállítószalagok, emelők) vagy változó nyomaték (ventilátorok, szivattyúk)? Más gondolkodásra van szükségük.

Indítási gyakoriság – ha egész nap elindul és megáll, hagyjon magának némi mozgásteret.

Környezet – forró, poros, nedves? Válassza ki a megfelelő védelmi fokozatot.

Vezérlési pontosság – valóban szüksége van zárt hurkúra és kódolóra? Néha igen. Néha ez többletköltség, amelyre nincs szükség.
