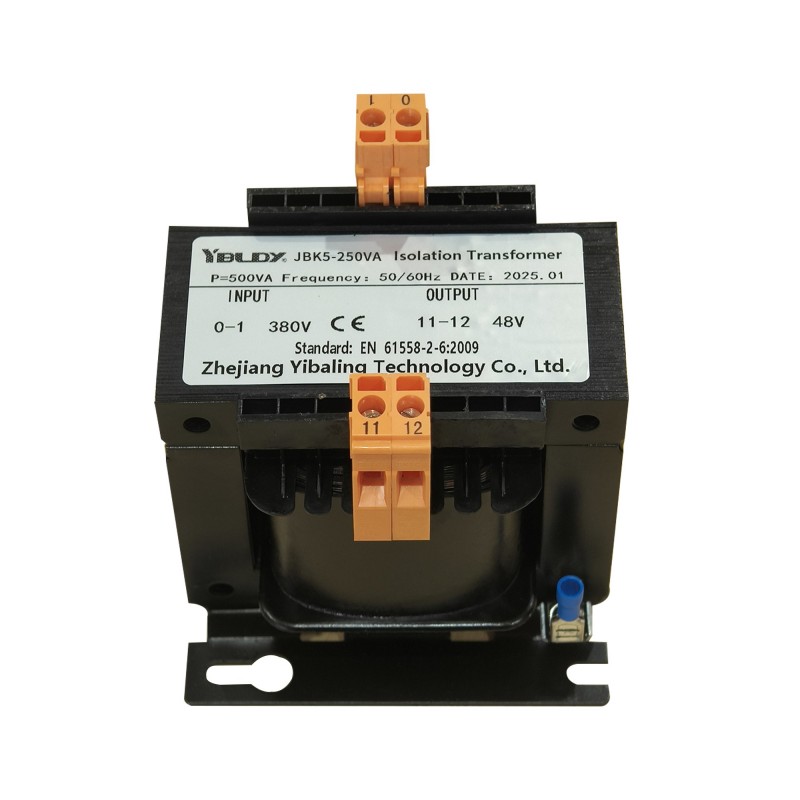

JBK5 szerszámgép vezérlő transzformátor

A JBK5 szerszámgép-vezérlő transzformátort importált anyagok és fejlett technikák felhasználásával gyártják. Ez egy nagy teljesítményű és rendkívül megbízható vezérlőtranszformátor, amelyet kifejezetten modern CNC gépek, automatizált gyártósorok és precíziós ipari berendezések vezérlőrendszereinek korszerűsítésére terveztek.

A klasszikus JBK sorozat alapvető biztonsági leválasztási funkciójára alapozva, az anyagok, a folyamatok és a tervezés átfogó optimalizálása révén, célja, hogy tisztább, stabilabb és intelligensebb leválasztási energiamegoldást biztosítson PLC-k, szervohajtások, érintőképernyők, relék és biztonsági áramkörök számára.

A JBK5 transzformátor előnye az alacsony energiafogyasztás, a kis méret és a biztonságos vezetékezés. Más szerszámgép-vezérlő transzformátorok frissített terméke. Főleg 50-60Hz bemeneti feszültségű és 660V-nál nem nagyobb áramkörökben használják.

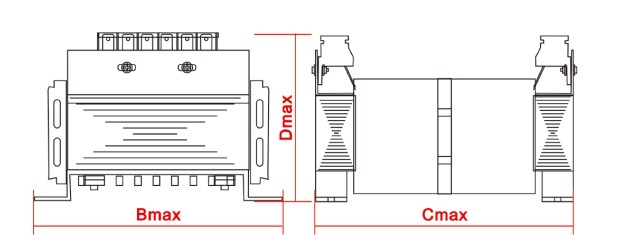

Általános vázlat és beépítési méretek

Alapvető előny

A JBK5 gépvezérlő transzformátor hosszú távú piaci tesztelésen esett át, és az ügyfelek professzionálisnak, megbízhatónak és biztonságosnak értékelték. Ez nem a marketingtaktikának köszönhető, hanem azért, mert Yibaling gyárunk az iparági szabványnál jóval szigorúbb követelményeket vezetett be.

Termékeink magas követelményeket támasztanak a megbízhatóság, a biztonság, az interferenciamentesség és a tartósság tekintetében. Azokhoz a termékekhez képest, amelyek csak megjelenésükben hasonlítanak egymásra, de feláldozzák az anyagokat és a kivitelezést, különösen kiemelkednek.

Annak meghatározásához, hogy a JBK5 gépvezérlő transzformátor tíz évig vagy tovább használható-e, a szigetelőrendszer élettartama: gyárunk ragaszkodik a ≥99,95%-os tisztaságú T2 minőségű oxigénmentes rézzománchuzalok használatához.

Számos olcsó helyettesítő a piacon rézbevonatú alumíniumhuzalokat vagy újrahasznosított rézhuzalokat használ, amelyek nagyobb ellenállással, gyengébb oxidációval és fáradással szemben ellenállóak, és hosszú távú működés során több hőt termelnek, így a belső öregedés potenciális pontjai lehetnek.

A tekercselés után a tekercsek egy vákuumnyomásos impregnáló (VPI) tartályba kerülnek. Vákuumos környezetben H osztályú (180°C) oldószermentes epoxigyanta festéket használnak az alapos impregnáláshoz és a magas hőmérsékleten történő kikeményítéshez.

Ez az eljárás a tekercseket nedvesség-, por- és rezgésálló egésszé alakítja, amely képes ellenállni a szerszámgép-műhelyekben általánosan előforduló olajködnek és nedvességeróziónak. Sok alacsony költségű eljárás csak közönséges csepegtetést vagy impregnálást nem használ, a tekercsek pedig lazaak, könnyen befolyásolják őket a környezet.

Az elsődleges (elektromos hálózatra csatlakoztatott) és a szekunder (vezérlőberendezéshez csatlakoztatott) tekercsek között mérnökeink kettős akadályt állítottak fel.

Először is, a nemzetközi biztonsági előírásoknak megfelelő fokozott szigetelés (például háromrétegű DMD kompozit szigetelőpapír használata) biztosítja, hogy a nagyfeszültség ne szivárogjon a kisfeszültségű oldalra.

Ezen felül a Yibaling egy komplett rézfólia vagy rézszalag árnyékoló réteget is hozzáad, és biztosítja a megbízható, egypontos földelést.

A fenti szilárd anyagok és tervezés alapján ezt a terméket úgy tervezték, hogy megfeleljen a valódi műhelyek kihívásainak:

Hosszú ideig ellenáll a hőmérséklet-ingadozásoknak, a mechanikai rezgéseknek, valamint a fémporos és olajködös környezeteknek.

A JBK5 szerszámgép vezérlőtranszformátor hőmérséklet-emelkedését szigorúan szabályozzák a B-osztályú szigetelés által megengedett határértékeken belül, biztosítva, hogy a forró pontok hőmérséklete ne gyorsítsa fel a szigetelés öregedését.

Hogyan válasszuk ki a JBK5 gépvezérlő transzformátor modellt?

1. Tisztázza az alapvető elektromos paramétereket

Sorolja fel az összes táplált berendezést: PLC modulok, szervohajtás vezérlő tápegység, relé tekercsek, mágneskapcsolók, jelzőlámpák, biztonsági függönyök, világító lámpák stb.

Adja össze az összes táplált terhelés VA-értékét. Ügyeljen arra, hogy megszorozza a biztonsági tényezőt (általában 1,2-1,5), hogy figyelembe vegye a tranziens túlfeszültségeket, a jövőbeni kapacitásnövekedést és a transzformátor saját veszteségeit. A végső érték a szükséges transzformátor minimális névleges teljesítménye (például 500VA, 1KVA, 2KVA).

2. Értékelje a kulcsfontosságú teljesítményt

Kulcskérdések: Az Ön gépe nagyszámú frekvenciaváltót és szervohajtást használ? Beavatkoztak-e valaha a vezérlőrendszerbe, és okozott-e téves riasztást?

Döntés: Ha a válasz "Igen", akkor a JBK5 gépvezérlő transzformátor modellt kell választania "Faraday Shield"-del (árnyékoló réteg). Ez az árnyékoló réteg hatékonyan blokkolja a nagyfrekvenciás közös üzemmódú zajokat, és kulcsfontosságú a numerikus vezérlőrendszer stabilitásának biztosításában.

Legfontosabb kérdések: Hova szerelik fel a transzformátort? Az elektromos szekrény tiszta és száraz? Van olajköd, fröccsenő hűtőfolyadék vagy fémpor?

Döntés:

Normál környezet: IP00 vagy IP20 védelmi fokozatot válasszon (burkolat vagy normál védelem nélkül).

Por, enyhe olajköd jelenléte: A teljesen zárt JBK5 gépvezérlő transzformátort kell választani, legalább IP44 védelmi fokozattal.

3. Határozza meg, hogy van-e speciális konfiguráció

Egyedi követelmények: Több független kimenetre, speciális bemeneti feszültségleágazásokra (például 380V/400V/415V-hoz való alkalmazkodásra) vagy speciális sorkapcsokra van szüksége? Ügyeljen arra, hogy ezt egyértelműen jelezze a kiválasztási folyamat során.
