Miért van szükség feszültségszabályozóra?
Amikor a feszültséggel kapcsolatos problémákról van szó, sokan először feszültségstabilizátor használatára gondolnak.
Bizonyos esetekben azonban nem stabilizálnia kell a feszültséget, hanem különböző értékekre kell állítania – például fokozatosan emelje 0 V-ról 220 V-ra, vagy csökkentse 220 V-ról 110 V-ra a régi berendezések táplálásához.

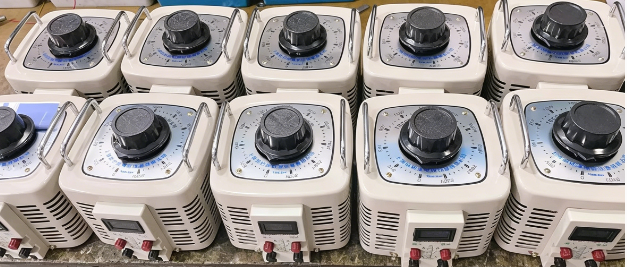

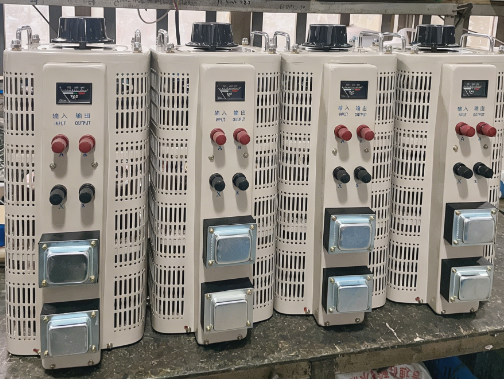

Ilyen esetekben aTDGC2 Érintkező típusú feszültségszabályozóalkalmasabb, mint a stabilizátor.
Az egyfázisú TDGC2 érintkező típusú feszültségszabályozó nem automatikus stabilizálásra szolgál; kézi működtetésű és fokozatmentesen állítható. Csak tekerje el a gombot, hogy elérje a kívánt feszültséget. Egyszerű. Nincsenek menük, nincs programozás, nincs zűrzavar.
Tehát mi az a TDGC2 Érintkező típusú feszültségszabályozó?
Ez egy manuálisan állítható transzformátor – egyesek érintkezési feszültségszabályozónak hívják.
Belül elég egyszerű: egy toroid mag, egy réz tekercs és egy szénkefe, amely a tekercselés mentén csúszik. Amikor elforgatja a gombot, a kefe elmozdul. Ez megváltoztatja, hogy hány fordulat aktív a kimeneti tekercsben, ami megváltoztatja a kimeneti feszültséget.
Se elektronika, se kijelző, se szoftver. Csak te, a gomb és a szükséges feszültség.
Ez lehetővé teszi a feszültség folyamatos beállítását 0 V-ról a kívánt értékre.
Feszültséget állít, nem stabilizálja.
Kulcsfontosságú alkalmazási forgatókönyvek
| Forgatókönyv |
Miért használjon TDGC2 érintkező típusú feszültségszabályozót? |
| Laboratóriumok és K+F tesztelés |
Fokozatosan alkalmazzon 0 V feszültséget a berendezés teljesítményének teszteléséhez különböző feszültségek mellett |
| Karbantartási műhelyek |
Régi 110 V-os berendezéseket vagy importált eszközöket, amelyek nem illeszkednek a feszültséghez |
| Iskolai tanítás |
Az elektromágneses indukció és a feszültségszabályozás elveinek intuitív és biztonságos bemutatása |
| Kisipari termelés |
Állítsa be a fűtőcsövek, izzók és kis motorok teljesítményét (sokkal olcsóbb, mint a frekvenciaváltók) |
| Termék öregedésvizsgálata |
Szimuláljon különböző feszültségviszonyokat a termék tartósságának teszteléséhez |
| Helyszíni vészhelyzetek |
Igény szerint szerezzen be nem szabványos feszültséget |
Röviden: elengedhetetlen mindenhol, ahol kézi feszültségállításra van szükség.
Egyfázisú feszültségszabályozó VS feszültségstabilizátor
| Összehasonlító elem |
Egyfázisú feszültségszabályozó |
Egyfázisú feszültségstabilizátor |
| Funkció |
Kézi feszültség állítás (a kívánt értékre állítva) |
Automatikus feszültségstabilizátor (fix 220V kimenet) |
| Bemeneti feszültség |
Fix (pl. 220V) |
Széles tartomány (pl. 150V-260V) |
| Kimeneti feszültség |
Fokozatmentesen állítható: 0-250V |
220V ±3%–±5% |
| Válasz sebesség |
Kézi beállítás (lassú) |
Automatikus válasz (ezredmásodperces szinten) |
| Alkalmazási forgatókönyvek |
Tesztelés, karbantartás, tanítás, teljesítmény beállítás |
A precíziós berendezések védelme; instabil feszültségű környezet |
| Ár |
Alacsony |
Mérsékelt |
Nem helyettesítik egymást: a stabilizátorok a feszültség instabilitását, míg a szabályozók a különböző feszültségek szükségességét oldják meg.
Műszaki jellemzők: Egyszerű, mégis tartós
Bár az egyfázisú feszültségszabályozók nem csúcstechnológiás, pótolhatatlan előnyöket kínálnak:
Tiszta réz tekercselés: Kiváló vezetőképesség, alacsony hőtermelés, hosszú élettartam
Toroid mag: Alacsony mágneses szivárgás, nagy hatékonyság, kompakt méret
Szénkefe szabályozás: Fokozatmentes, folyamatos beállítás, egyenletes működés
Erős túlterhelési képesség: Ellenáll a pillanatnyi túlfeszültségnek, kevésbé hajlamos a sérülésekre
Nincsenek elektronikus alkatrészek: Ellenáll a villámnak, a harmonikusoknak és a pornak
Alacsony költség: Egy egység sok évig kitart
Nem a "legokosabb" eszköz, de gyakran a legtartósabb.
Kiválasztási irányelvek
Megfelelő kapacitás:A motor- és izzóterhelésnek nagy lehet az indítási árama. Válasszon 1,5 × terhelési teljesítményt.
Kimeneti feszültség tartomány: Standard 0-250V; egyedi tartományok állnak rendelkezésre.
Kézi vagy elektromos:Kézikönyv alacsony teljesítményhez; elektromos állítás nagy teljesítményhez vagy távirányítóhoz.
Izolálási lehetőség: A standard modellek autotranszformátorok (bemenet/kimenet csatlakoztatva); válasszon izolált modelleket a biztonsági szigeteléshez.
Egy valós példa
A készülékgyártó kutatás-fejlesztési részlege öregedési teszteket végzett egy kapcsolóüzemű tápegységen, amely 180 V és 260 V közötti feszültségen való működést igényelt a hibapontok meghatározásához.
Kezdetben egy feszültségstabilizátor vásárlását tervezték, de megállapították, hogy a fix teljesítménye nem állítható.
3kVA-ra váltottakTDGC2 Érintkező típusú feszültségszabályozó, manuálisan állítható bármilyen feszültségre. A tesztek zökkenőmentesen lezajlottak, és egy mérnök megjegyezte:
– Egyszerű, de tényleg működik.
Az egyfázisú feszültségszabályozók nem újak – évtizedek óta léteznek.
Maradandó értékük a csendes jelenlétükben rejlik: laboratóriumokban, műhelyekben, tantermekben és a régi berendezések mellett.
Nem minden feszültséggel kapcsolatos probléma igényel automatikus stabilizálást. Gyakran kézi, folyamatos, állítható feszültségre van szüksége. Pontosan ezt teszi az egyfázisú feszültségszabályozó.
