Miért használható a ZBK egyenáramhoz?

Ipari környezetben sok eszköz nem fogyaszt közvetlenül váltakozó áramot – egyenáramot igényel.

Motorfordulatszám szabályozás, galvanizálás, elektrolízis, töltés, elektromágnesek, direkt hegesztőgépek... Ezeknek az eszközöknek az előlapja szinte kivétel nélkül egy komponenst tartalmaz: az egyenirányítást.

Az egyenirányító áramkör elülső végén pedig gyakran található egy olyan eszköz, amely nem különösebben kiemelkedő, de feltétlenül nélkülözhetetlen – a ZBK egyenirányító egyfázisú transzformátor.

Mi azZBK vezérlő transzformátormert?

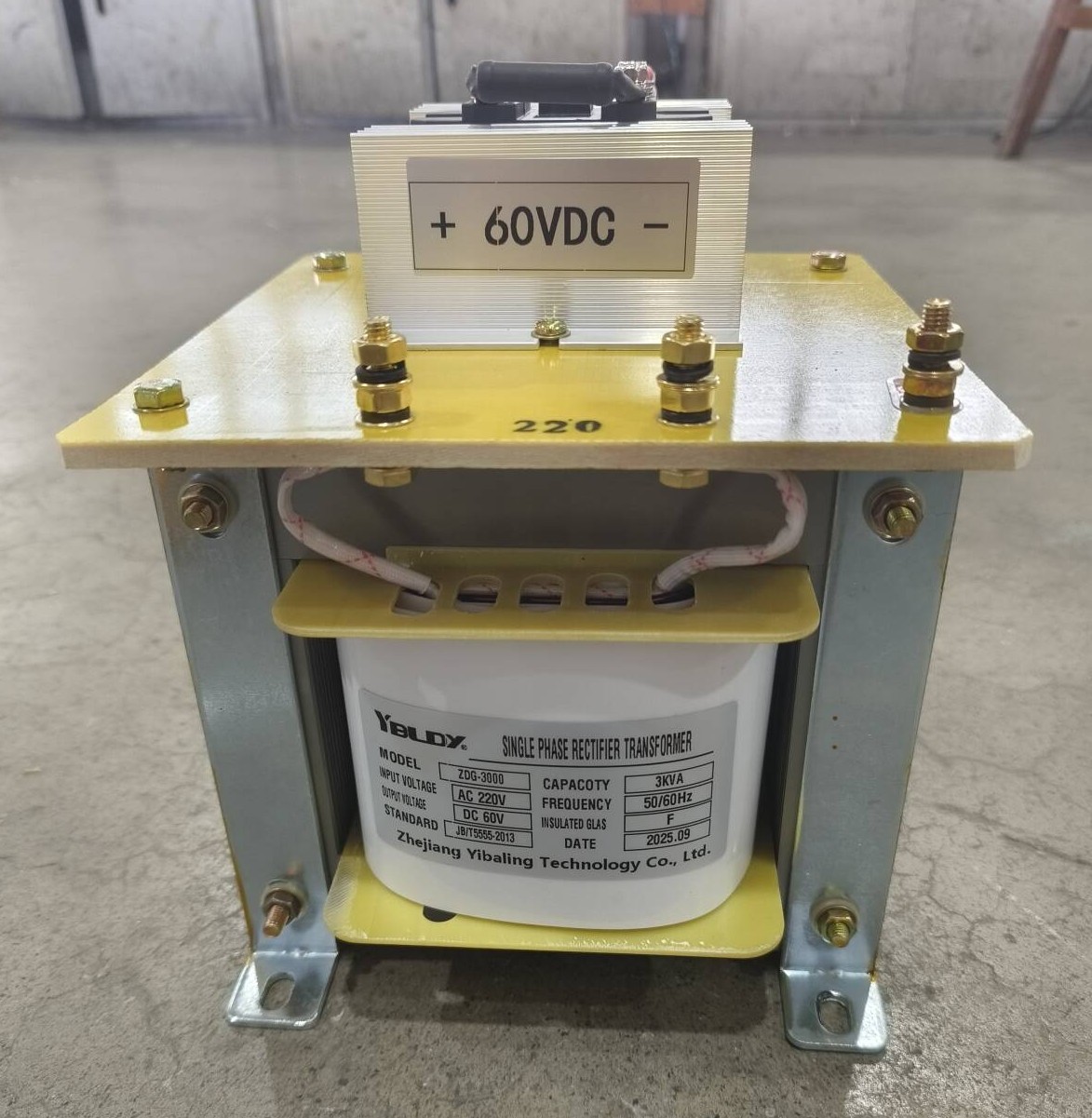

A ZBK vezérlőtranszformátor nem egy közönséges transzformátor.

Egy hagyományos transzformátor feladata: bemenet 220V, kimenet 220V (vagy 110V, 36V stb.), a feszültség változik, de a hullámforma változatlan marad – továbbra is váltakozó áram.

A feladata a ZBK vezérlő transzformátor a következő: az egyenirányító áramkör tápellátása.

Az általa kiadott feszültség egyenirányító diódákra, tirisztorokra vagy egyenirányító hidakra lesz kötve, végül egyenárammá válik. Ezért a ZBK vezérlőtranszformátor tervezése során kifejezetten figyelembe veszi az egyenirányító áramkör jellemzőit:

A kimenet nem ellenállások vagy motorok közvetlen felhasználására szolgál, hanem egyenirányító csövekhez.

Ellen kell állnia az egyenirányítás okozta áram lüktetésnek és harmonikusoknak.

A szigetelésnek, a hőmérséklet-emelkedésnek és a szerkezetnek meg kell felelnie a rektifikációs feltételeknek.

Egy mondatban: A ZBK vezérlőtranszformátor az "előzetes egyenirányító táp" szekció, a feszültségváltoztatás csak felületi munkája, az egyenirányításhoz való alkalmazkodás a szakterülete.

Hol vannak ZBK vezérlő transzformátorok szükséges?

Egyszerűen fogalmazva: ahol a váltakozó áramot egyenárammá alakítják, szinte mindig egyenirányító transzformátorra van szükség az elülső oldalon.

ZBK Control Transformer vs. Ordinary Transformer

A hagyományos transzformátorok műszakilag használhatók egyenirányításra, de hajlamosak túlmelegedni és gyorsan elöregedni. A ZBK vezérlőtranszformátorok kifejezetten erre a kemény munkára készültek.

Hasonlóan néz ki, de más, ahol számít

Első pillantásra a ZBK nagyon hasonlít egy szabványos BK transzformátorra. De belül több változtatást is végrehajtottunk a helyesbítési kötelezettség megfelelő kezelése érdekében:

Tekercselés – Figyelembe vesszük az egyenirányított árammal érkező egyenáramú komponenst. Ez megakadályozza, hogy a mag egyenetlenül telítődjön, ami extra hőt és zajt okozna.

Szigetelési osztály – Jellemzően F osztály (155°C) vagy H osztály (180°C). Egyszerűen fogalmazva, jobban bírja a hőt.

Feszültségszabályozás – Az egyenirányított terhelések eléggé lenghetnek. A ZBK-t úgy tervezték, hogy stabilan tartsa a kimenetet akkor is, ha a terhelés hirtelen megváltozik.

Túlfeszültség-ellenállás – Ha egy egyenirányító cső vagy dióda kigyullad, éles bekapcsolási áram lép fel. A ZBK ezt a találatot panasz nélkül elviselheti.

Csapok kialakítása – A több leágazás lehetővé teszi a feszültség finomhangolását a különböző egyenirányító beállításokhoz (félhullám, teljes hullám, híd stb.).

Jó anyagokat is használunk: tiszta réz tekercseket, kiváló minőségű szilíciumacélt és vákuumimpregnálást. Nem „csak elég”. Úgy tervezték, hogy évekig működjön egyenirányítós üzemben.

Amire figyelni kell a ZBK kiválasztásakor

Kapacitás – Számítsa ki a szükséges egyenáram-teljesítményt az egyenirányítás után, majd ossza el a hatékonysággal, hogy megkapja az AC-oldali VA-t. Ezután adjon hozzá legalább 20-30%-ot biztonsági tartalékként.

Kimeneti feszültség – Ne feledje, hogy a diódák és a tirisztorok némi feszültséget esnek (körülbelül 0,7-1 V diódáknál, többet a tirisztoroknál). A transzformátor kimenetének kicsit magasabbnak kell lennie, mint a kívánt végső egyenfeszültség.

Egyenirányítási módszer – A félhullámú, teljes hullámú és híd-egyenirányítás különböző követelményeket támaszt a transzformátorral szemben. Mondja el, mit használ.

Multi-tap vagy sem – Ha rendszeresen be kell állítania az egyenfeszültséget, válasszon többcsapos vagy állítható modellt.

Szigetelési osztály – Az egyenirányító melegen fut. Válassza az F vagy H osztályt a nyugalom érdekében.

Egy valós példa

Egy környezetvédelmi berendezések gyártója a következő elrendezéssel állított elő galvanizáló tápegységeket: Egyfázisú 220 V bemenet → Transzformátor → Egyenirányító híd → Kisfeszültségű, nagyáramú kimenet galvanizáló tartályokhoz.

Kezdetben közönséges vezérlőtranszformátorokat használtak. A transzformátorok egy éven belül túlmelegedtek, túlzott zajt produkáltak, és a szigetelés elöregedtek.

Azonos kapacitású ZBK egyenirányító transzformátorokra váltás után:

Az üzemi hőmérséklet közel 15°C-kal csökkent.

Két év folyamatos működés során nem történt probléma.
