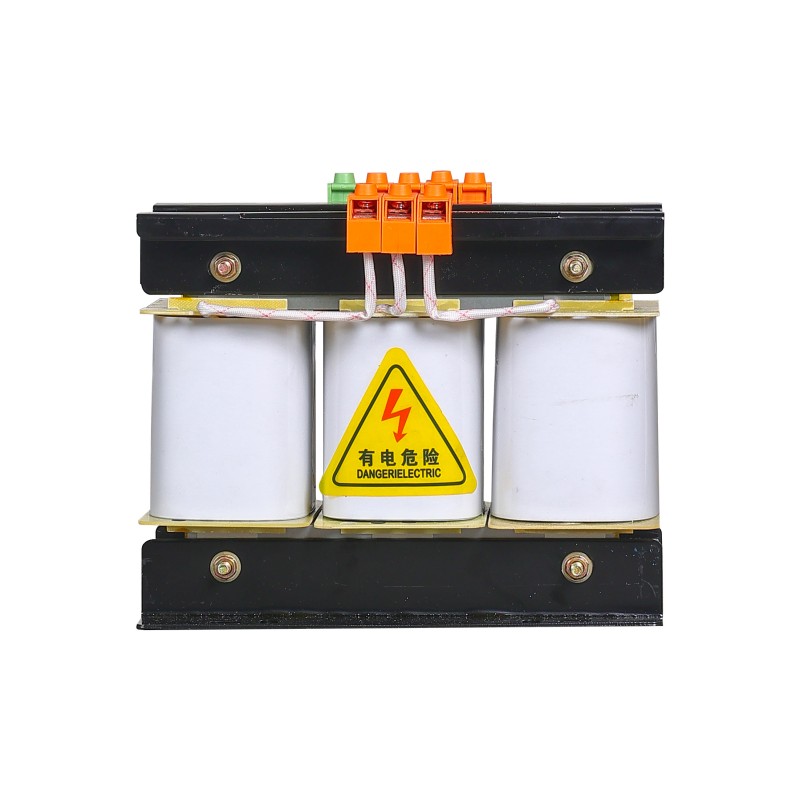

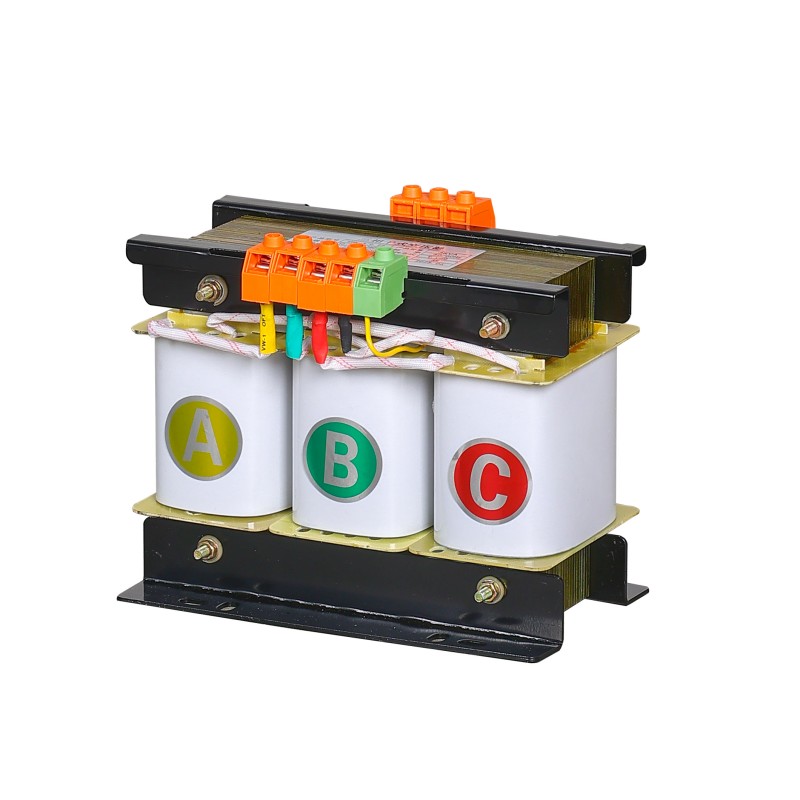

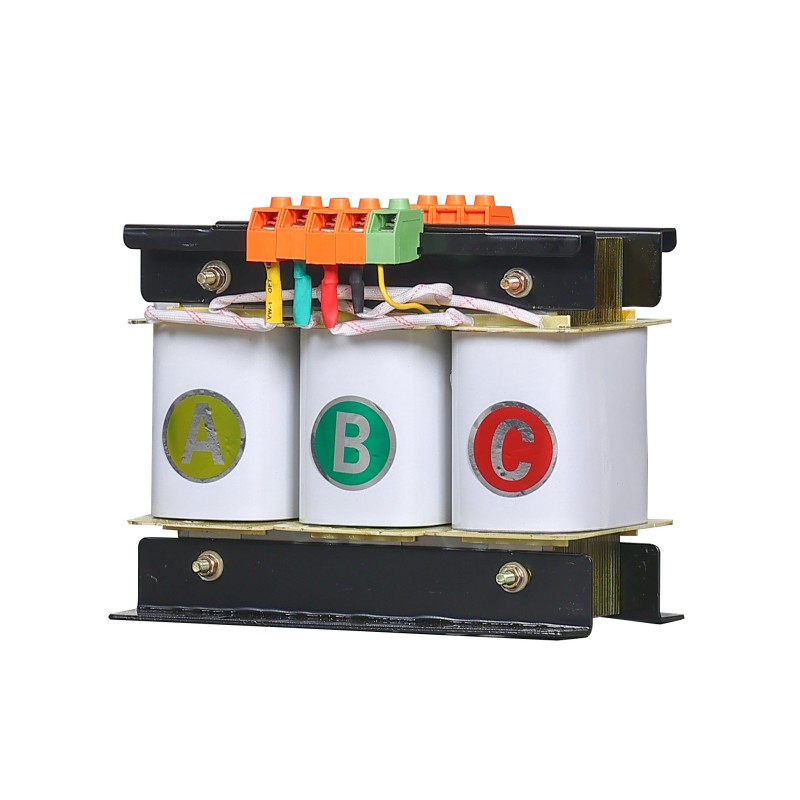

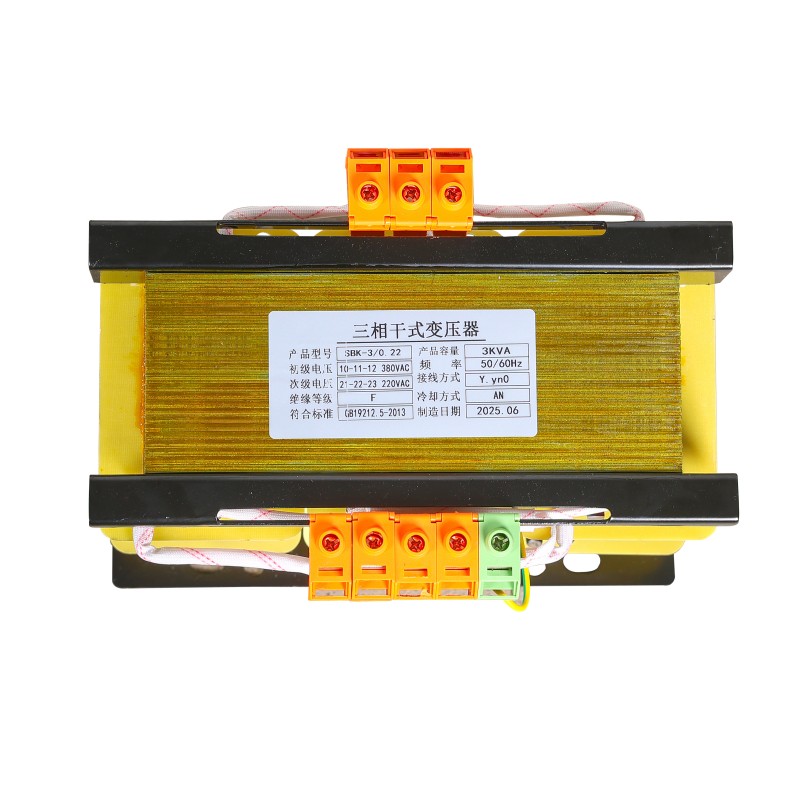

SBK nagy pontosságú transzformátor

Az SBK nagyprecíziós transzformátor egy csúcsminőségű megoldás, amely laboratóriumi szintű tiszta és stabil tápellátást biztosít a legmodernebb kutatásokhoz, precíziós műszerekhez és igényes ipari terhelésekhez. Az SBK nagy pontosságú transzformátor alapértéke a rendkívüli elektromos teljesítmény elérésében rejlik: a feszültségszabályozási pontosság elérheti a ±0,5%-ot vagy még ennél is magasabbat.

Dinamikus válaszideje olyan gyors, mint az ezredmásodperces szint, és a többszörös árnyékolás és az ultra-alacsony harmonikus kialakítás révén a kimeneti hullámforma-torzítási arány (THD) 1% alá csökkenthető, hatékonyan elszigetelve a hálózati interferenciát.

Az SBK nagy pontosságú transzformátor egy többfokozatú kompenzációs topológiát integrál, amely biztosítja a maximális feszültségstabilitást az üresjárattól a teljes terhelésig. Az ipari szintű megbízhatóság és a széleskörű környezeti alkalmazkodóképesség sarokkövévé teszi a kulcsfontosságú berendezések megfelelő működésének biztosításához a félvezetőgyártásban, a metrológiai kalibrálásban, a csúcsminőségű orvosi képalkotásban, valamint a védelmi tesztelésben és más területeken.

Hogyan válasszunk ki egy SBK nagy pontosságú transzformátort?

1. Határozza meg a terhelést és a teljes kapacitást

Sorolja fel az SBK nagy pontosságú transzformátorral táplált precíziós berendezéseket, például spektrométereket, elektronmikroszkópokat, mérési szabványokat, csúcskategóriás ADC/DAC chip analóg tápegységeket stb.

Számítsa ki a kapacitást: Adja össze az összes terhelés állandósult állapotú VA értékét, és tartalékoljon elegendő tartalékot az induktív terhelésekre (ajánlott, hogy a teljes kapacitás az állandósult összteljesítmény 1,3-1,5-szerese legyen). Győződjön meg arról, hogy az SBK sorozatú nagy pontosságú transzformátor standard modellje rendelkezik ezzel a kapacitással.

2. Határozza meg a feszültséget és a frekvenciát

Bemeneti feszültség: Határozza meg a helyszíni elektromos hálózatnak megfelelően (például 220 V egyfázisú, 380 V háromfázisú).

Kimeneti feszültség: Pontosan illeszkednie kell a terhelő berendezés névleges bemeneti feszültségéhez (például 220 V ±0,5%).

Frekvencia: 50Hz vagy 60Hz.

3. Erősítse meg a telepítési módot

Ellenőrizze, hogy az SBK nagy pontosságú transzformátor rackbe van-e szerelve, függőlegesen van-e elhelyezve, vagy egyedi házba van-e beépítve. Ellenőrizze a külső méreteket és súlyt.

Hűtési feltételek: A transzformátor nagy hatásfokú, de még mindig vannak veszteségek. Gondoskodjon arról, hogy a telepítési hely jó szellőzést biztosítson, és szükség esetén tartalék léghűtő teret biztosítson.

Környezeti paraméterek: Ellenőrizze, hogy a telepítési környezet hőmérséklete, páratartalma és tisztasága a termék műszaki adatlapján megadott megengedett tartományon belül van-e.

SBK nagy pontosságú transzformátor hibái és védelme

1. Rendellenes állapotok

Belső hibák: fázisközi rövidzárlatok a tekercseken, fordulatok közötti rövidzárlatok, egyfázisú földelési hibák

Külső hibák: fázisok közötti rövidzárlatok a vezetékeken, a perselyek egyfázisú földelési hibái

2. Rendellenes műveletek

Külső fázisközi rövidzárlat által okozott túláram

Külső egyfázisú földelési rövidzárlat által okozott túláram és nullaponti túlfeszültség

A névleges kapacitás túllépése okozta túlterhelés

3. Védelmi intézkedések belső hibák esetén

Az SBK nagy pontosságú transzformátorok belső hibái íveket és magas hőmérsékletet generálnak, ami gyorsan károsítja a szigetelést és a tekercseket. A magvédelem "azonnali kioldás".

Azonnal (általában <30 ms) adjon ki kioldási utasításokat az SBK nagypontosságú transzformátorok bemeneti és kimeneti oldalán lévő összes tápellátás leállításához. Ez a legmagasabb és leggyorsabb védelem magának a transzformátornak a védelmére.

Az SBK nagypontosságú transzformátorok tekercsének forró pontjába előre eltemetett Pt100 érzékelő együttműködik az intelligens hőmérséklet-szabályozóval, hogy riaszt, ha a hőmérséklet túllépi a határértéket, és leold, ha a veszélyes hőmérsékletet eléri.

4. Védelmi intézkedések külső hibák esetén

Ha a rövidzárlati áram meghaladja a beállított magas küszöböt, a megszakító azonnal (<100 ms) lekapcsol, gyorsan megszakítva a súlyos rövidzárlatot a forrás közelében.

Figyelje a háromfázisú áramok vektorösszegét (nulla sorrendű áram), érzékenyen észleli a perselyek vagy vezetékek egyfázisú földelési hibáit, és a beállított értéknek megfelelően riasztást vagy kioldást végez.

5. Védelmi intézkedések rendellenes működés esetén

A transzformátor saját feszültségstabilizáló rendszere az első védelmi vonal, de ha a tápegység oldala abnormális, a védelmi eszköznek tartalékként kell működnie, és ki kell kapcsolnia a feszültség súlyos túllépése esetén.
