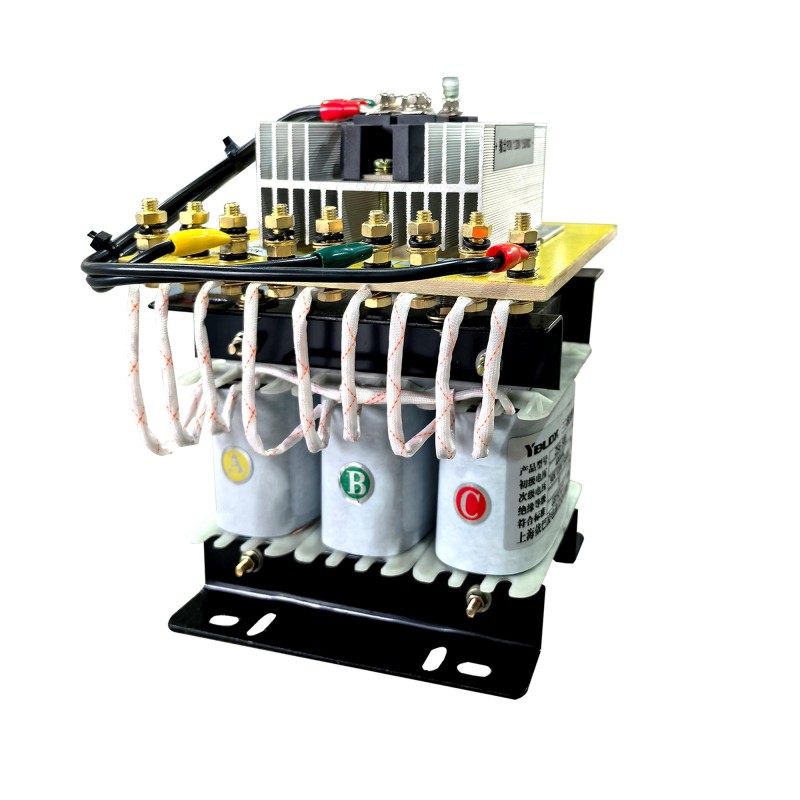

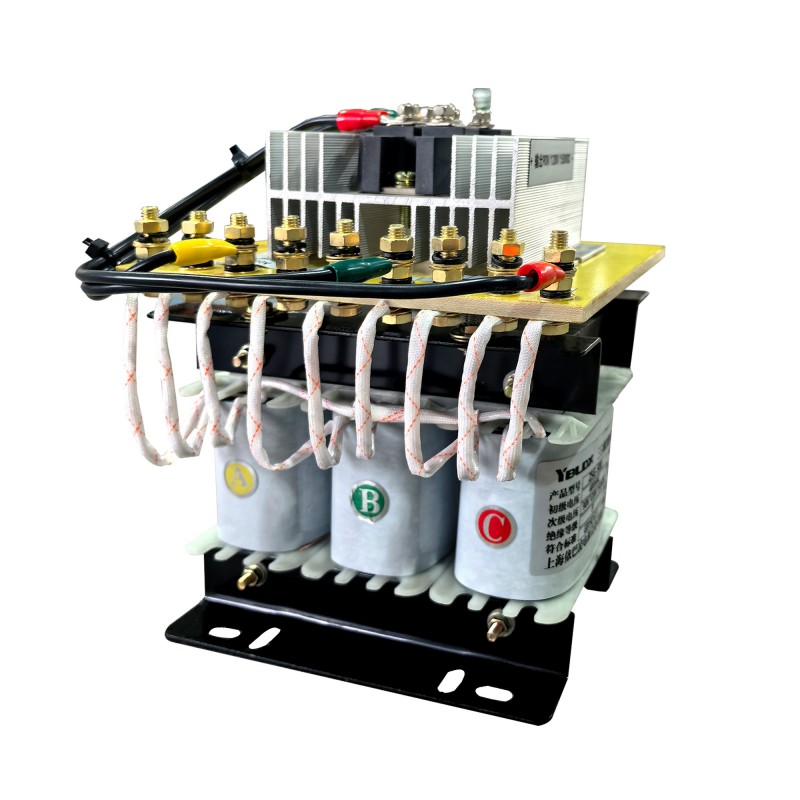

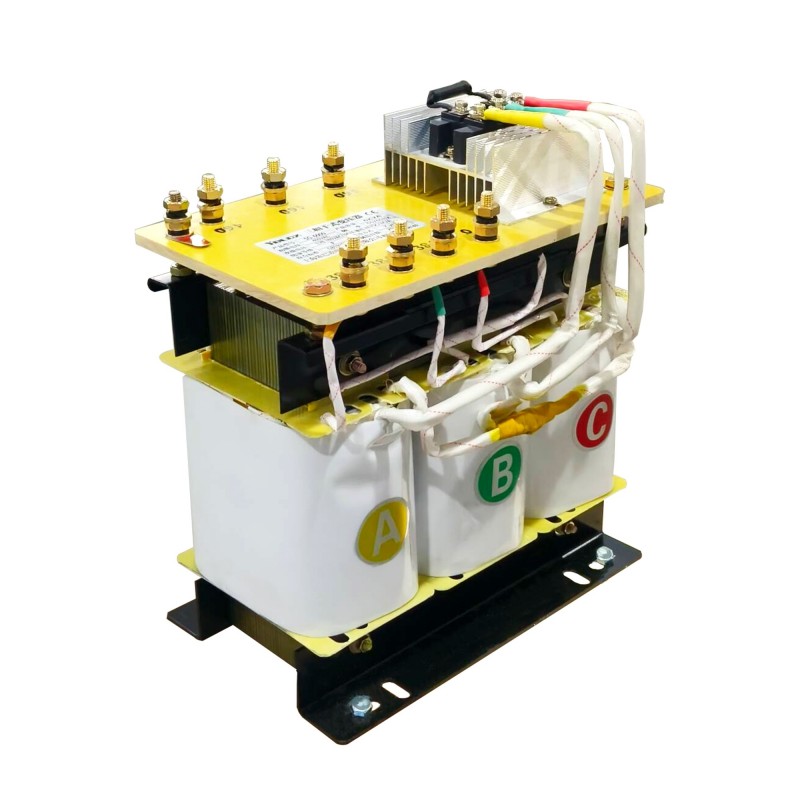

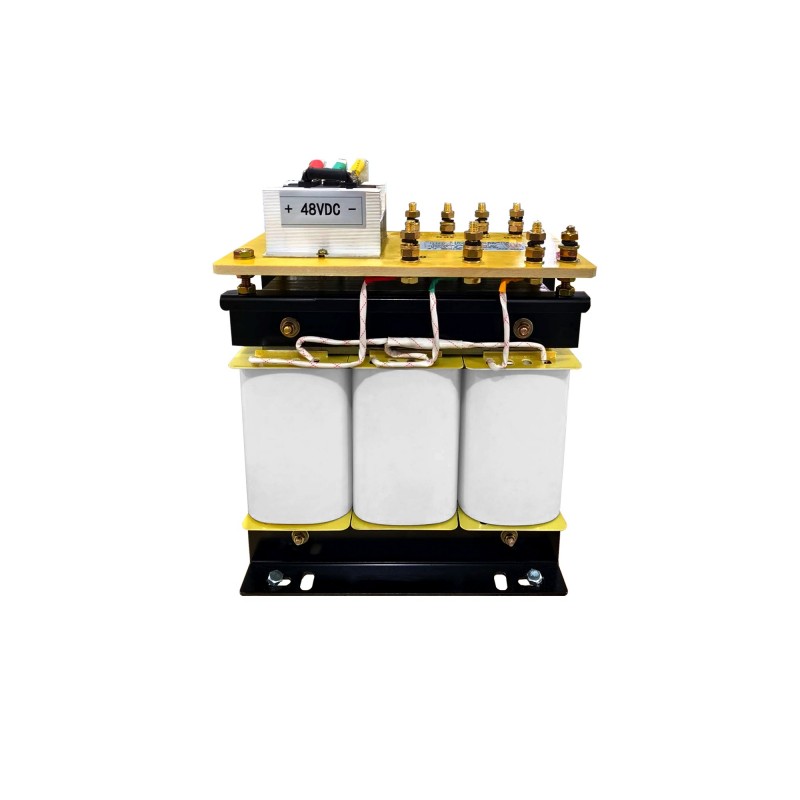

ZSG háromfázisú száraz típusú transzformátor

A ZSG háromfázisú száraz típusú transzformátor egy olyan eszköz, amely a hálózati teljesítményt az egyenirányítók által igényelt teljesítményre alakítja át, és széles körben használják különféle ipari területeken. Fő funkciója a váltakozó áram egyenárammá alakítása, és a transzformátor számos alkalmazási forgatókönyvre alkalmas, beleértve az akkumulátor töltését, az elektrokémiai elektrolízist és az általános ipari egyenirányítós tápegységeket stb.

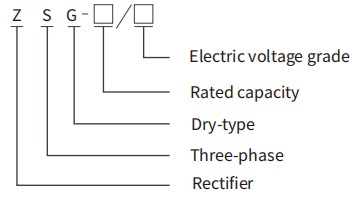

Modellszámok és jelentésük

Normál működési feltételek

Annak érdekében, hogy a ZSG háromfázisú száraz típusú transzformátorok biztonságosan, stabilan és hatékonyan működjenek a tervezett élettartamukon belül, ezeknek a transzformátoroknak a telepítési és működési környezetének szigorúan meg kell felelnie egy sor egyértelmű határfeltételnek.

Az éghajlati viszonyok szempontjából a levegő hőmérsékletének felső határa nem haladhatja meg a +40 ℃-ot, a 24 órán belüli átlaghőmérsékletet +30 ℃ alatt kell tartani, a minimum hőmérséklet pedig nem lehet -5 ℃ alatt.

Ugyanakkor a légkör relatív páratartalma +40 ℃-on ≤50% legyen, a legcsapadékosabb hónapban a maximális havi átlagos relatív páratartalom elérje a 90%-ot, de ügyelni kell arra, hogy a havi átlagos minimumhőmérséklet +25 ℃ legyen, nehogy káros páralecsapódás képződjön a felületen.

A földrajzi adottságokat tekintve a ZSG háromfázisú magos transzformátorok telepítési helye általában nem haladhatja meg a 2000 métert. Ha ez meghaladja ezt a határt, a kapacitást és a szigetelést megfelelően csökkenteni és meg kell erősíteni.

A bemeneti tápfeszültség megengedett állandósult állapotú eltérési tartománya a névleges érték ±5%-a, elkerülendő a mag túlgerjesztésének kockázatát.

Ezenkívül a transzformátorokat erős vibráció és ütésmentes, szilárd alapozású és jó szellőzésű, korrozív, vezetőképes portól, gyúlékony és robbanásveszélyes gázoktól távol kell elhelyezni.

Ezek a feltételek együttesen alkotják a megbízható működés alapvető környezeti kereteit. E feltételektől való bármilyen eltérés felgyorsíthatja a szigetelés öregedését, növelheti a veszteségeket vagy hibákat okozhat. Ezért a kiválasztás és az elhelyezés előtt teljes körűen ki kell értékelni és meg kell erősíteni.

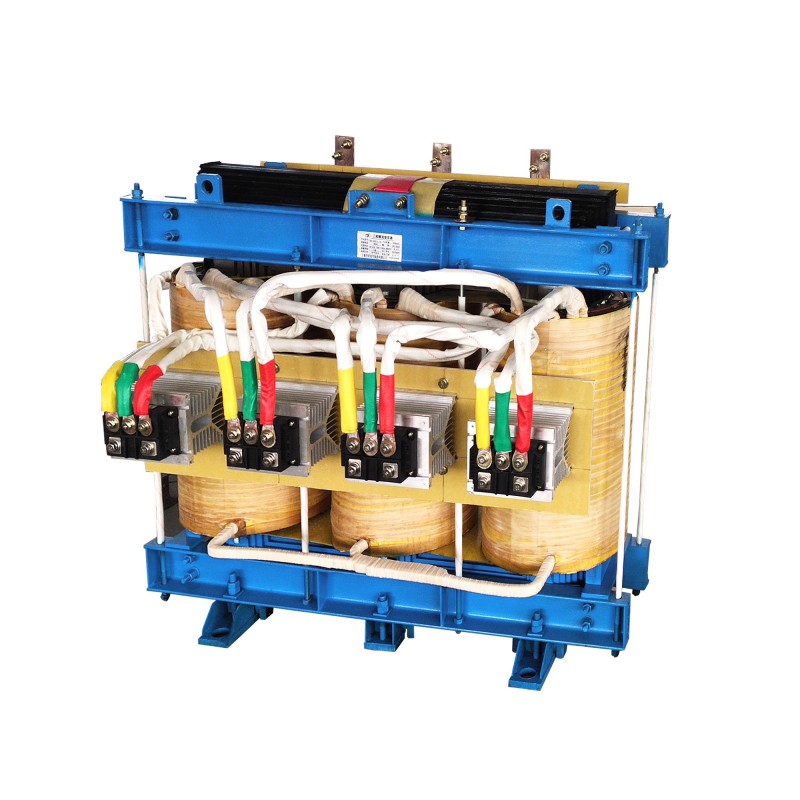

A ZSG háromfázisú száraz transzformátor magja

A ZSG háromfázisú száraz típusú transzformátor magja egy kifinomult elektromágneses és mechanikai rendszer, amelyet kemény ipari környezetekhez terveztek. Főleg négy funkcionális komponensből áll.

Mágneses áramköri rendszer: az energiaátvitel alapja, kiváló minőségű, nagy mágneses áteresztőképességű hidegen hengerelt orientált szilikon acéllemezek felhasználásával, amelyek lépcsőzetesen egymásra rakva háromfázisú háromoszlopos magot alkotnak. Ez biztosítja a hatékony és alacsony veszteségű működést.

Áramköri rendszer: az energiaátalakítás fő része. A nagy- és kisfeszültségű tekercseket általában T2 oxigénmentes rézfóliával vagy lapos rézhuzallal tekercselik, és vákuumnyomásos impregnálási (VPI) eljáráson mennek keresztül, ahol impregnálják és magas hőmérsékletnek ellenálló gyantával kikeményítik, így szilárd, nedvességálló és hővezető integrált szerkezetet alkotnak.

Ez a kulcs ahhoz, hogy a ZSG háromfázisú száraz típusú transzformátor képes legyen kezelni az ütközési terheléseket.

Szigetelő és hőelvezető rendszer: a garancia a megbízható működésre. A magas hőmérsékletnek ellenálló DMD-ből, Nomex-ből stb. álló rétegközi és fordulatközi szigetelés a hűtő légutakkal és a tekercsekben lévő kényszerlevegő-hűtő eszközökkel együtt biztosítják a hőmérséklet-emelkedés szabályozását.

Végső mechanikai védelem és vezetékrendszer: védelmet nyújt egy műanyag bevonatú acéllemez burkolaton keresztül, és megbízható elektromos csatlakozásokat valósít meg rézkapcsokon vagy nagy áramvezető képességű gyűjtősíneken keresztül.

GYIK

K: Milyen a szállítási idő?

V: Általában körülbelül 30 napig tart a megrendelés megerősítése után.

K: Elfogadná a logónk használatát?

V: Ha jó a mennyiség, akkor egyáltalán nem probléma az OEM elvégzése.

K: Kínál külső leeresztő szelepet és mintavevőt zárható dobozzal?

V: Egyre több új raktári egységet kezdünk hozzáadni, amelyek külső leeresztő szeleppel és zárható dobozos mintavevővel, valamint zárható dobozban lévő külső mérőeszközökkel rendelkeznek biztonsági megfontolások miatt.

K: Mennyi a garancia?

V: 24 hónap, egy éven belül gondoskodjon a nem emberi okokból sérült alkatrészekről.

K: Ön kereskedelmi vállalat vagy gyártó?

V: Gyártó gyár vagyunk.
