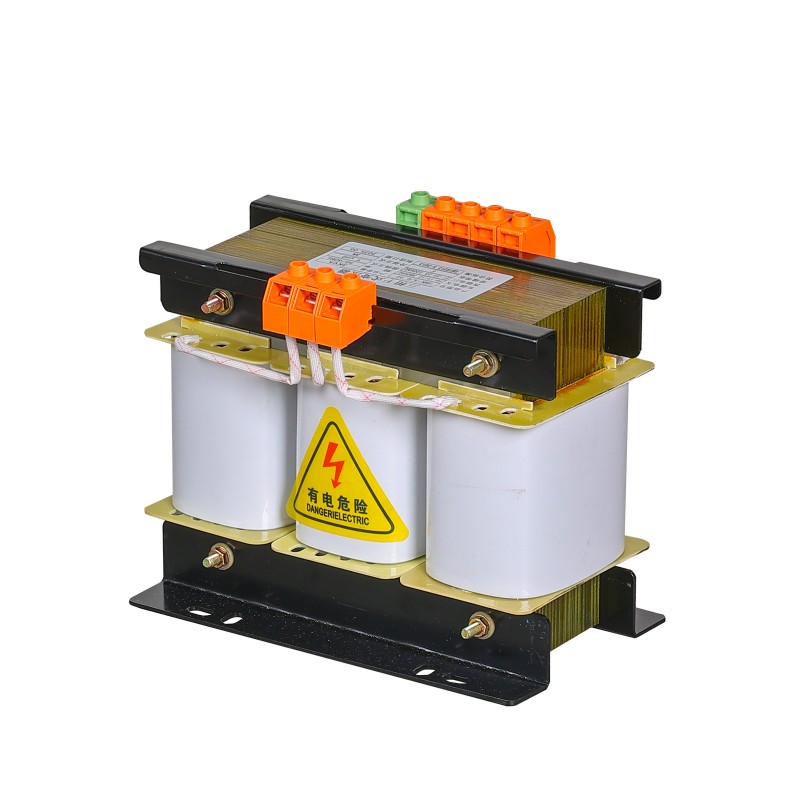

SBK szigetelő transzformátor

Az SBK leválasztó transzformátor egy hatékony és megbízható teljesítményátalakító és -leválasztó eszköz, amelyet kifejezetten olyan helyzetekben való használatra terveztek, ahol magas követelmények vonatkoznak az energiabiztonságra, tisztaságra és stabilitásra.

Kiváló minőségű hidegen hengerelt szilícium acéllemezekből és nagy tisztaságú rézhuzalokból készül, és különféle bemeneti és kimeneti feszültség-specifikációkat támogat, például 380 V-tól 220 V-ig, 220 V-tól 110 V-ig stb. Jól alkalmazkodik a különböző energiafelhasználási környezetekhez.

A működési elv az elektromágneses indukción alapul. A bemeneti és kimeneti áramkörök közötti elektromos leválasztás révén hatékonyan blokkolja a földhurok által okozott interferenciát.

Az SBK leválasztó transzformátor a túlfeszültséget és a zajt is elnyomja az elektromos hálózatban, ezáltal biztonságosabb és stabilabb áramgaranciát biztosít a csatlakoztatott eszközök számára.

Ezt a transzformátort széles körben használják a gyakorlatban, mint például:

- Precíziós műszerek, orvosi berendezések, laboratóriumi tápegységek;

- Ipari automatizálási vezérlőrendszerek, PLC-k, szervo hajtások;

- Kommunikációs berendezések, adatközpontok, biztonsági rendszerek;

- Különféle szerszámgépek, gyártósorok stb., olyan forgatókönyvekben, ahol magas az energiaminőségi követelmények.

Milyen funkciói vannak az SBK leválasztó transzformátornak?

Az SBK leválasztó transzformátor egy ipari minőségű leválasztó tápegység rendkívül nagy pontossággal és erős tisztítóképességgel.

Az alapvető funkció nem egyszerűen az elszigetelés, hanem egy független, tiszta és rendkívül stabil energiasziget felépítése, amely teljes mértékben megoldja a csúcsminőségű berendezések és az összetett hálózati környezetek energiaminőségi problémáit.

A fizikailag leválasztott primer és szekunder tekercseken keresztül a közvetlen elektromos kapcsolat a bemeneti oldal (elektromos hálózat) és a kimeneti oldal (terhelés) között teljesen megszakad.

A kialakítás hatékonyan megakadályozza az olyan hibákat, mint például a szivárgó áram az elektromos hálózat oldaláról és a földpotenciál emelkedés a terhelési oldalra történő átviteltől, alapvető biztonsági védelmet biztosítva a személyzet és a berendezések számára.

Az SBK leválasztó transzformátor tekercsei közé egypontos földelt, nagy mágneses áteresztőképességű réz árnyékoló réteg van beállítva, amely hatékonyan nyeli el és vezeti be a földelővezetéket, és csillapítási képessége a nagyfrekvenciás közös módú zaj esetén elérheti a 60-100 dB-t.

Mi az SBK leválasztó transzformátor testreszabási folyamata?

A Yibaling professzionális gyártó és beszállító, a termék testreszabott megoldásainak megszerzéséhez az alábbi lépéseket követjük:

1. Megerősítési mérőszámok

A teljes testreszabási folyamat a terhelési jellemzők, az elektromágneses környezet és a teljesítménymutatók extrém számszerűsítésével kezdődik (például a közös módú csillapítás egyértelműen ≥ 100 dB @ 1 MHz-en), és egy jogilag kötelező "Testreszabási műszaki specifikáció" jön létre.

2. Együttműködésen alapuló tervezés és szimulációs ellenőrzés

Ezt követően belép a közös tervezési és szimulációs ellenőrzési szakaszba, amely a specifikáció alapján elektromágneses, termikus, mechanikai és elektromágneses összeférhetőségi szimulációkat hajt végre, és kulcsfontosságú módon rögzíti a maganyagokat:

Például a végső alacsony veszteség elérése érdekében a vasmag ultravékony nanokristályos szalaganyagokat vagy 27ZH095 minőségű szilíciumacél lemezeket használ.

A nagyfrekvenciás veszteség visszaszorítása érdekében a tekercsek Leeds huzalt vagy szuper minőségű oxigénmentes rézfóliát használnak; a szigetelőrendszert poliimid fólia és Nomex papír kompozitjaként határozták meg, és az integrált csomagoláshoz oldószermentes epoxigyanta vákuumnyomásos impregnálásával érik el.

4. Próbagyártás és tesztelés

Ezt követően legyártják a prototípust, és teljes körű, valós tesztelési ellenőrzést kell végezni az ügyfél telephelyén vagy szimulációs laboratóriumában.

Végül, az ellenőrzött séma alapján kisüzemi gyártásra kerül sor, és minden SBK szigetelőtranszformátornak át kell mennie a specifikáció szerint tervezett teljes gyári teszten (például speciális zajcsillapítási vizsgálaton), valamint az összes törzsanyag tanúsítási jelentésével és folyamatnyilvántartásával.

A fenti az SBK leválasztó transzformátor testreszabott folyamata. Ha az ügyfél OEM testreszabott szolgáltatásokat igényel, cégünk, a Zhejiang Yibaling Power Equipment Co., Ltd. is megfelel a követelményeknek. Kérjük, forduljon ügyfélszolgálatunkhoz.
