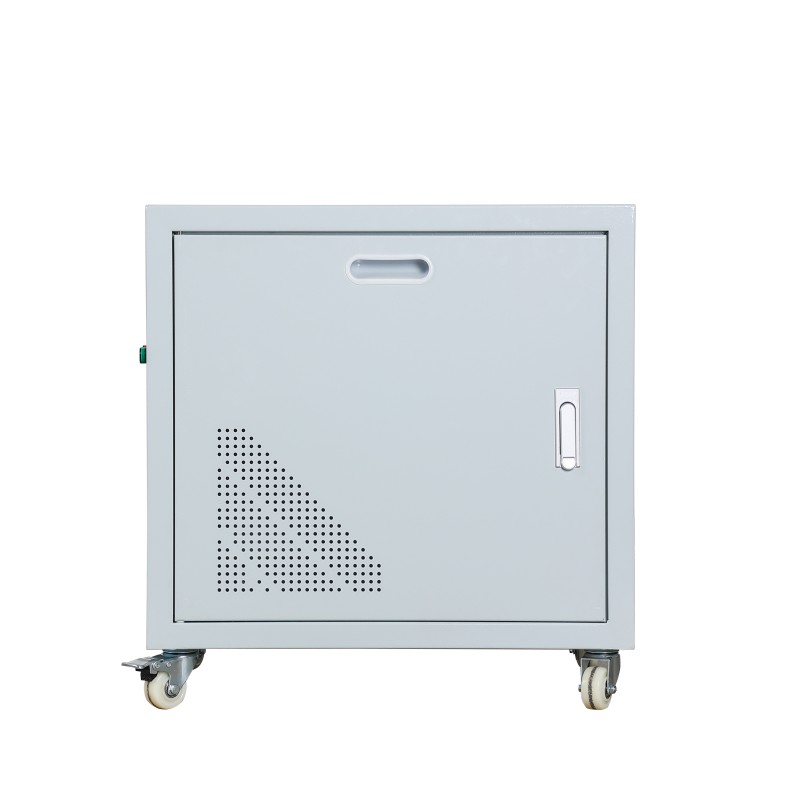

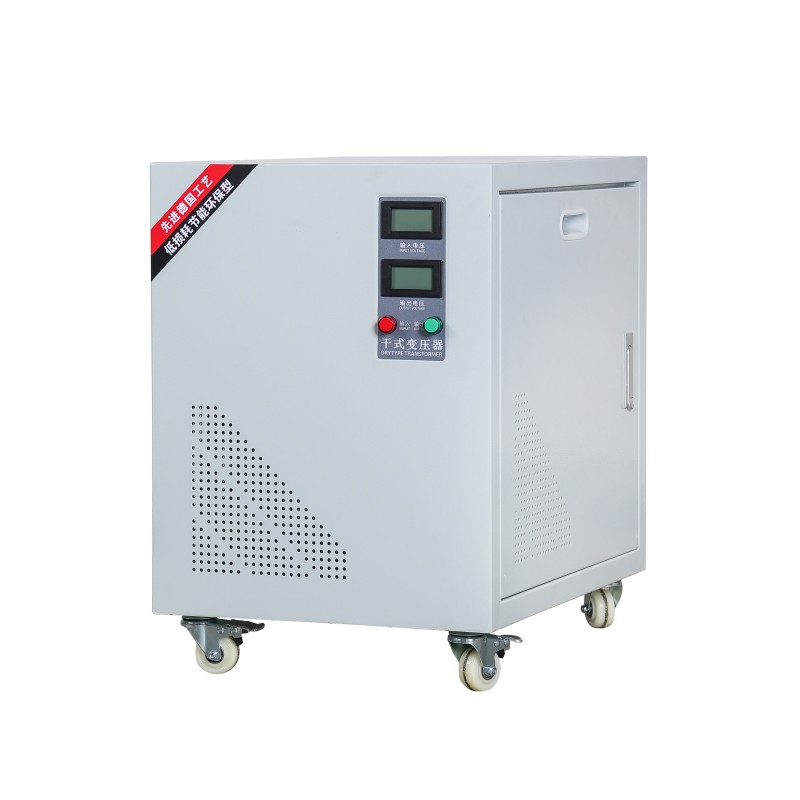

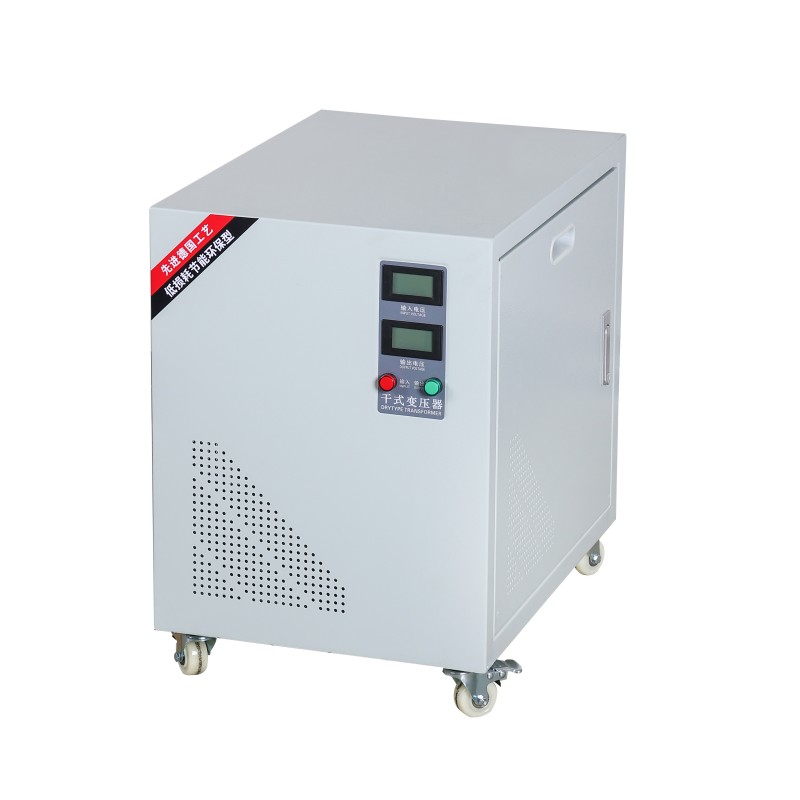

SG szigetelő transzformátor

Az SG leválasztó transzformátor alkalmas különféle váltakozó áramú áramkörökhöz, amelyek 50-60 Hz-es frekvenciatartományban működnek, és 660 V-ot meg nem haladó névleges feszültséggel.

Termék alkalmazások

Kiemelkedő elektromos szigetelési teljesítményének és biztonsági megbízhatóságának köszönhetően a Yibaling Factory termékét széles körben alkalmazzák számos kritikus ipari területen.

Importált precíziós berendezések támogatása: Az SG leválasztó transzformátor biztonságos és kompatibilis áramleválasztást és feszültségátalakítást biztosít a különböző feszültségrendszerrel rendelkező országok fejlett berendezései számára, hatékonyan kiküszöbölve az interferenciát és az elektromos potenciál potenciálkülönbségei által okozott kockázatokat.

Egyenirányító eszközök, frekvenciaváltók és teljesítményelektronikai rendszerek: El tudja érni az elektromos leválasztást a fő áramkör és a vezérlőáramkör között, megvédi az érzékeny alkatrészeket, és fokozza a rendszer interferencia elleni képességét és működési biztonságát.

Egyedi megoldásaink

A felhasználók változatos igényeinek kielégítésére rendkívül rugalmas, testreszabott megoldásokat kínálunk:

Feszültség rugalmas testreszabás: A tényleges igények alapján bármilyen ésszerű bemeneti és kimeneti feszültség kombináció testreszabása lehetővé teszi a transzformátor számára, hogy alkalmazkodjon a különböző globális hálózati szabványokhoz.

Csatlakozási csoport és csapok: Több csatlakozási csoport (például Yyn0, Dyn11 stb.) biztosított, és a bemeneti vagy kimeneti oldalon további feszültségbeállító leágazások is hozzáadhatók a kényelmes feszültség finomhangolásához és adaptálásához.

Tekercselési kapacitás elosztása: Az SG leválasztó transzformátor támogatja a kettős tekercses vagy több tekercses kialakításokat, ahol minden tekercselési kapacitás egymástól függetlenül van hozzárendelve, hogy megfeleljen a több feszültségszint és terhelés egyidejű tápellátásának összetett követelményeinek.

Másodlagos speciális kialakítás: Egyfázisú terhelésekhez független szekunder egyfázisú tekercsek biztosíthatók;

Egyenirányító áramköri alkalmazásoknál a tekercselés optimalizálható (például fáziseltoló tekercsek hozzáadása, reaktorok kiegyensúlyozása stb.) a harmonikusok elnyomása és az áram hullámformájának javítása érdekében.

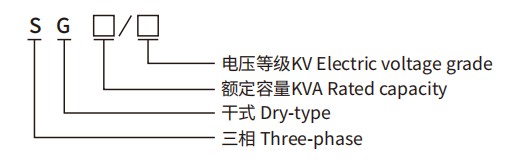

Modell és jelentősége

Alapvető előny

A piacon lévő sok hasonló termékkel összehasonlítva az SG leválasztó transzformátorunk kiemelkedik azzal a ténnyel, hogy kutatásának és fejlesztésének kezdete óta. A Yibaling szisztematikus megközelítést követett, és következetesen a megbízhatóságot és a tartósságot helyezte előtérbe a termék minden aspektusában.

Konkrét kialakítást tekintve háromrétegű elektromágneses árnyékolást és vákuummal impregnált szigetelőrendszert alkalmazunk. Ennek eredményeként termékeink üresjárati és terhelési veszteségei 20-30%-kal alacsonyabbak egyes rosszabb minőségű termékekénál, és erős rövid távú túlterhelési képességgel is rendelkeznek.

A különösen magas követelményeket támasztó helyeken, mint például a kórházak és a kültéri extrém környezetek, célzott optimalizálásokat végeztünk:

Az orvosi környezetben használt transzformátorok esetében például továbbfejlesztettük az interferencia elleni képességüket annak érdekében, hogy még egypontos meghibásodás esetén is fenn lehessen tartani a kritikus egészségügyi berendezések áramellátását a betegek és az egészségügyi személyzet veszélyeztetése nélkül.

A nyersanyagbeszerzéstől a termékszállításig szigorú ellenőrzést tartunk fenn minden lépés felett. Dedikált ellátási láncaink vannak az olyan maganyagokhoz, mint a szilíciumos acéllemezek és a rézhuzalok, és minden transzformátor szigorú tesztelésen esik át, beleértve a részleges kisülési teszteket is, mielőtt elhagyná a gyárat.

A több mint 3000 tényleges alkalmazási esettel párosulva mérnökcsapatunk tisztában van azzal, hogy hol fordulhatnak elő problémák, és ennek megfelelően fejlesztéseket hajtott végre a tervezésben. Ez előnyhöz juttatta a berendezést az interferencia elleni küzdelem és a hosszú távú használati költségek tekintetében.

GYIK

K: Mi az SG leválasztó transzformátor? Miben különbözik a szokásos automatikus csatolású transzformátortól?

V: Az SG leválasztó transzformátor két tekercses transzformátor. Az elsődleges (bemeneti) és a szekunder (kimeneti) tekercs elektromosan el van választva egymástól, közvetlen elektromos csatlakozás nélkül. Az energia átvitele elektromágneses indukción keresztül történik. Ez alapvetően különbözik az automatikus csatolású transzformátortól (ahol a bemenet és a kimenet megosztja a tekercselést).

Főbb különbségek:

Biztonság: Az SG leválasztó transzformátor hatékonyan meg tudja akadályozni a szekunder oldal villamosításának kockázatát a primer oldali földzárlat vagy áramütés miatt, magasabb elektromos biztonsági védelmet nyújtva.

Anti-interferencia: Az SG leválasztó transzformátor blokkolja a földhurkot, elnyomja a közös módú zajt és a nagyfrekvenciás interferenciát, és tisztább tápellátást biztosít a terhelés számára.

Feszültség illesztés: Főleg feszültség transzformációt és elektromos leválasztást valósít meg, és nincs automatikus feszültségstabilizáló funkciója (hacsak nincs egyedi modell).

K: Az SG leválasztó transzformátor kiválasztásakor milyen kulcsfontosságú paramétereket kell figyelembe venni?

V: Az alapvető paraméterek a következők:

Névleges teljesítmény (kVA): Válasszon az összes terhelés összteljesítménye alapján, bizonyos tartalékkal (ajánlott 20-30%).

Bemeneti/kimeneti feszültség: Világosan határozza meg a hálózati feszültséget és a szükséges berendezés feszültséget.

Frekvencia (Hz): Az SG sorozat általában 50/60 Hz-cel kompatibilis.

Szigetelési osztály: Meghatározza a transzformátor hőállóságát és hosszú távú működési megbízhatóságát, a leggyakoribb típusok a B osztály, az F osztály vagy a H osztály.

Csatlakozási csoport: Például egyfázisú I/I, háromfázisú Dyn11 stb., meg kell egyeznie a rendszerrel.

Egyedi követelmények: Szükség van-e csapra, több tekercsre, speciális árnyékoló rétegre stb.
