Száraz típusú transzformátor: miért nélkülözhetetlen a modern áramelosztásban?

Az elektromosság a modern társadalom éltető eleme. A gyáraknak működniük kell, a kórházaknak műtéteket kell végezniük, az adatközpontoknak pedig frissíteniük kell az adatokat. Mindezek a stabil tápegységen alapulnak.

Száraz típusú transzformátorokeltérnek az általunk ismert szokásos olajos transzformátoroktól. Az olajba merülő transzformátorok belsejében olajat töltenek a szigetelés és a hűtés érdekében. A száraz típusú transzformátorokban nem használnak olajat. Ehelyett a tekercseket teljesen kiöntik epoxigyantával, vagy vákuumnyomásos impregnálással dolgozzák fel, ami egyenértékű a tekercsek szoros "páncélos" védelmével.

Mi az a száraz típusú transzformátor?

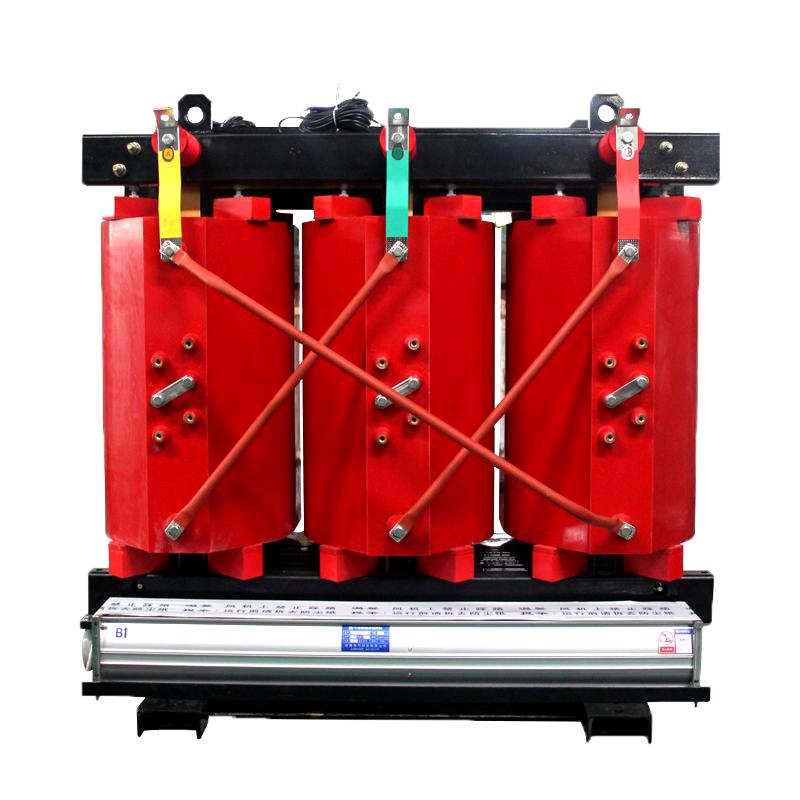

Egyszerűen fogalmazva, a száraz típusú transzformátor olyan típusú transzformátor, amely nem használ olajat szigetelésre vagy hűtésre. Tekercsei tiszta rézhuzalból vagy rézfóliából készülnek. Tekercselés után vagy vákuumtartályba öntik epoxigyantával, vagy vákuumnyomásos impregnálással kezelik, hogy a szigetelőlakk minden résen alaposan áthatoljon, végül teljesen tömített egységgé szilárduljon. Ez nedvességálló, égésgátló és rendkívül robusztus tekercseket eredményez.

Hol alkalmazzák elsősorban a száraz típusú transzformátorokat?

A sokemeletes épületek, metróállomások, kórházak, adatközpontok és nagy bevásárlóközpontok – minden olyan hely, ahol nagy az emberáramlás, szigorú tűzvédelmi követelmények vagy értékes berendezések – általában nem nélkülözhetik a száraz transzformátorokat.

A száraz típusú transzformátoroknak számos funkciója van, például:

1. Magas biztonsági teljesítmény

Ellentétbenolajbemerített transzformátorok, a száraz típusú transzformátorok belül nem tartalmaznak gyúlékony ásványi olajat. Ez alapvetően kiküszöböli a tűz, robbanás és olajszivárgás szennyezésének kockázatát. Tekercseik égésgátló epoxigyantával vannak öntve, és önkioltó tulajdonságokkal rendelkeznek. Még szélsőséges hibák esetén sem okoznak tüzet. Ez lehetővé teszi a száraz típusú transzformátorok biztonságos telepítését a terhelési központba, közvetlenül az elosztó helyiségbe, a padlóaknákba vagy a sűrűn lakott területekre anélkül, hogy bonyolult tűzszigetelő berendezésekre lenne szükség.

2. Költségtakarékosság

Az, hogy egy száraz típusú transzformátor energiát takarít-e meg vagy sem, valójában két szemponttól függ: a magtól és a tekercstől.

A maghoz kiváló minőségű hidegen hengerelt orientált szilikon acéllemezeket használunk, például a 30ZH120 minőséget. Az egymásra rakásnál a teljes tompakötési eljárást alkalmazzuk, azzal az egyetlen céllal, hogy minimálisra csökkentsük a mag által fogyasztott villamos energiát.

A tekercset illetően mindig is ragaszkodtunk a nagy tisztaságú oxigénmentes réz használatához. A vezetőképesség elérheti a 99,95%-ot, és a réz ellenállása alacsony, ami kevesebb hőtermelést és ennek következtében kevesebb villamos energiát vesz igénybe a teherhordás során. A réz ellenállása alacsony, és kevesebb hőt termel, így teherhordáskor kevesebb árampazarlás következik be.

Vegyük például az I. osztályú energiahatékonyságú SCB11-et. Üresjárati vesztesége körülbelül 30%-kal alacsonyabb, mint a régebbi modelleké. Ez kevésnek tűnhet, de a transzformátorok olyan eszközök, amelyek folyamatosan működnek. Egy év alatt a megtakarított áram több tízezertől több százezer jüanig terjedhet, ami elegendő egy másik kis gép vásárlásához.

3. Kiváló elektromos szigetelés és rövidzárlati ellenállás

Mitől félnek a legjobban a transzformátorok? Rövidzárlatok. Ha egyszer hiba lép fel a rendszerben, és hatalmas áram csap be, ha a tekercsek nem bírják ezt, az egész gép tönkremegy.

Hogyan oldja meg ezt a problémát egy száraz típusú transzformátor? A kulcs a "vákuumnyomásos impregnálás" folyamatában rejlik. A tekercsek feltekerése után vákuumtartályba helyezik, a levegőt eltávolítják, és a tekercsek minden résébe belenyomják a szigetelőlakkot, majd megszilárdulnak. Az így kapott tekercsek egy teljesen zárt és buborékmentes egységet alkotnak, mint egy tömör blokk. Ily módon, bármilyen erős is az elektromos erő a rövidzárlat során, a tekercsek mozdulatlanok maradnak, deformáció vagy elmozdulás nélkül. Ez az, ami igazán "ellenálló".

4. Erős környezeti alkalmazkodóképesség és karbantartásmentes működés

Mivel nincs szigetelőolaj, a száraz típusú transzformátoroknak nem kell aggódniuk az olajszint csökkenése, az olajminőség romlása vagy az olajszivárgás miatt. Teljesen zárt epoxigyanta szigetelőrétegük hatékonyan ellenáll a nedvességnek, a sópermetnek, a pornak és a vegyi szennyeződéseknek, így még zord környezetben is megőrzi a kiváló szigetelési teljesítményt. Normál üzemi körülmények között a száraz típusú transzformátoroknak csak rendszeres felületi portisztításra van szükségük, és nem igényelnek komplex olaj karbantartást, jelentősen csökkentve a karbantartási költségeket és a munkaterhelést.

Miért elkerülhetetlen választás a száraz típusú transzformátor a modern áramelosztáshoz?

1. Szigorú tűzbiztonsági előírások betartása

Az urbanizáció felgyorsulásával egyre szigorodnak a sűrűn lakott helyeken, így a toronyházakban, aluljárókban, kórházakban az elektromos berendezésekre vonatkozó tűzbiztonsági követelmények. A nemzeti tűzbiztonsági előírások előírják, hogy az épületek fő szerkezetébe beépített transzformátoroknak száraz vagy gázszigetelt típusúaknak kell lenniük. A száraz típusú transzformátorok olajmentes, égésgátló és önkioltó tulajdonságai miatt ezek az egyetlen megfelelő választás.

2. Összhang a Zöld Környezetvédelmi Koncepciókhoz

A száraz típusú transzformátoroknak nincs olajszivárgás veszélye, és nem szennyezik a talajt vagy a talajvizet. Nagy hatékonyságuk és energiatakarékos tulajdonságaik közvetlenül hozzájárulnak a szén-dioxid-csökkentési célok eléréséhez. A statisztikák szerint a régi termékek nagy hatásfokú száraz típusú transzformátorokra cseréje évente több tíz tonnával csökkentheti a szén-dioxid-kibocsátást egységenként.

3. Az áramellátás folyamatosságának biztosítása kritikus terhelések esetén

Az olyan helyeken, mint az adatközpontok, a kórházi műtők és a félvezető gyártósorok, az áramellátást nem lehet megszakítani. Még egy rövid vibrálás is a szerver összeomlását, a sebészeti berendezések meghibásodását vagy egy teljes ostyaköteg teljes elvesztését okozhatja. Ezen forgatókönyvek bármelyike ​​jelentős veszteségeket okozhat. A száraz típusú transzformátorok nagy megbízhatóságukkal, alacsony meghibásodási arányukkal és karbantartást nem igénylő előnyeikkel az előnyben részesített tápegységek ezekhez a kritikus terhelésekhez.

Száraz típusú transzformátorok napi karbantartása és állapotfelügyelete

Bárszáraz típusú transzformátorokA „karbantartásmentes” néven ismert rendszeres állapotellenőrzés továbbra is fontos eszköz az élettartam meghosszabbítására és a hirtelen meghibásodások megelőzésére.

1. Szigetelési ellenállás vizsgálata

Használjon 2500 V-os vagy 5000 V-os megohmmérőt a tekercsek szigetelési ellenállásának rendszeresen méréséhez a földhöz, valamint a nagyfeszültségtől az alacsony feszültségig. A normál értékek nem lehetnek kisebbek 100 MΩ-nál (a feszültségszinttől függően). Ha a szigetelési ellenállás folyamatosan csökken, az azt jelezheti, hogy a tekercsek nedvesek vagy a szigetelés elöregedett, ezért szárítási kezelést vagy további diagnózist kell végezni.

2. Megjelenési és tisztasági ellenőrzés

Félévente vagy évente egyszer áramszünet esetén nyissa ki a száraz transzformátor védőburkolatát, és száraz sűrített levegővel fújja el a vasmagban, tekercsekben, szigetelőkben és légcsatornákban felgyülemlett port. Ezenkívül ellenőrizze, hogy a csavarok meglazultak-e, nincsenek-e repedések vagy kisülési nyomok a szigetelés felületén, és hogy a hűtőventilátor zavartalanul működik-e. Ezek a feladatok nem bonyolultak, de nagy különbséget jelent, hogy meg kell-e csinálni vagy sem.

3. Részleges kisülési vizsgálat (opcionális)

Ha a száraz transzformátor már régóta használatban van, vagy ha kritikus tápellátási pontról van szó, akkor célszerű szakintézményt megbízni részkisülési teszt elvégzésére. A részleges kisülés a szigetelés öregedésének korai jele. A korai felismerés és az időben történő kezelés megakadályozhatja a hirtelen meghibásodást és a berendezés károsodását, elkerülve ezzel a nagyobb bajokat.

A száraz transzformátorok hosszú távú használatának biztosításához a kulcs a rendszeres karbantartásban rejlik?

1. Rossz védelmi osztály kiválasztása

Válassza ki a megfelelő védelmi osztályt (IP-kódot) a telepítési környezet alapján. Normál beltéri elosztó helyiségekhez az IP20 elegendő; de ha a hely poros vagy zord környezetben van, IP23 vagy magasabb védelmi osztályú burkolatot kell választani. Ezenkívül porszűrőket és párátlanítókat kell beszerelni a száraz típusú transzformátorokhoz, hogy megakadályozzák a por és nedvesség bejutását, ami jelentősen csökkentheti a transzformátor élettartamát.

2. A szellőzést és a hőelvezetést ellenőrizni kell

A száraz típusú transzformátorok hűtése teljes mértékben a levegő keringtetésén múlik. A beszerelés során elegendő, általában legalább fél méteres rést kell hagyni a transzformátor körül. A szellőzőnyílásokat semmilyen tárgy nem zárhatja el. Ha a száraz transzformátor kapacitása nagy, vagy zárt térben van beépítve, akkor hőmérséklet-szabályozott kényszerlevegős hűtőrendszert kell felszerelni. A ventilátor indítási és leállítási hőmérsékletét a száraz transzformátor tényleges terhelésének megfelelően kell beállítani. Ne hagyja, hogy a száraz típusú transzformátor működjön, amikor nem kellene, vagy nem megfelelő sebességgel járjon.

3. Berendezések egészségügyi nyilvántartásának készítése

Független üzemeltetési és karbantartási nyilvántartást hozzon létre minden száraz típusú transzformátorhoz, rögzítve az üzembe helyezés dátumát, a korábbi ellenőrzések vizsgálati adatait, a szigetelési ellenállás értékeket, a hőmérsékleti feljegyzéseket és a rendellenes eseményeket. Ezek az adatok fontos alapjai az állapotfelmérésnek és az előrejelző karbantartásnak.

Következtetés

A száraz típusú transzformátorok kiemelkedő előnyükkel, hogy biztonságosak és tűzállóak, rendkívül energiahatékonyak, környezetbarátak és könnyen karbantarthatók, a modern áramelosztó rendszerek nélkülözhetetlen törzsberendezéseivé váltak. Nemcsak az erőátvitel "átalakítói", hanem "védői" is, amelyek biztosítják az elektromos biztonságot és növelik az energiahatékonyságot.
