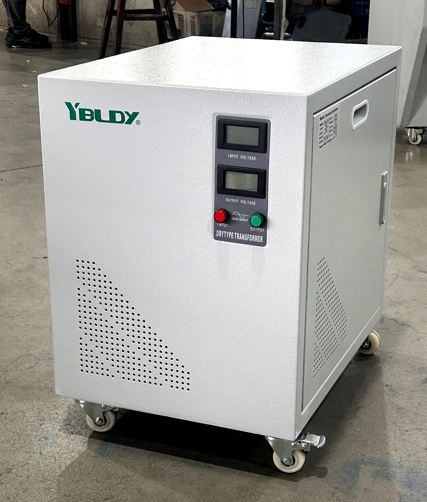

Mit csinál valójában egy SG leválasztó transzformátor?
Egy szó: elszigetelni.
Nincs közvetlen elektromos kapcsolat a bemeneti oldal (elsődleges) és a kimeneti oldal (másodlagos) között. Az erő átugrik a mágneses mezőn keresztül – vezetékek nélkül.
Ez két valós világbeli előnnyel jár:
1. Biztonság
Ha valami elromlik az elsődleges oldalon – szivárgás, túlfeszültség, rossz földelés –, ott megáll. Nem éri el a másodlagos oldalt. És amikor megérint egy másodlagos áramkört, nem csatlakozik a hálózat földeléséhez. Ez azt jelenti, hogy sokkal kisebb a sokkolás kockázata.
2. Tisztább teljesítmény
A hálózaton lévő legtöbb szemetet – nagyfrekvenciás zaj, harmonikusok, feszültségcsúcsok – blokkolja a leválasztó transzformátor. Ami a másodlagos oldalon jön ki, az egyszerűen tisztább. A tisztább teljesítmény pedig azt jelenti, hogy a berendezése stabilabban működik, kevésbé repedezett.
Nem feszültségszabályozásra tervezték, és nem is elsődleges célja a feszültségátalakítás (bár ezt a funkciót képes ellátni). Alapvető feladata az elszigeteltség.
Kulcsfontosságú alkalmazások aSG szigetelő transzformátorok
| Alkalmazási forgatókönyv | REszme az elszigetelést igénylő esetre |
| Precíziós műszerek és laboratóriumi berendezések | A rács interferencia ingadozó mérési adatokat és torz kísérleti eredményeket okoz |
| Orvosi eszközök | A rendkívül alacsony szivárgóáram alapvető követelmény, és elengedhetetlen a leválasztás |
| PLC és ipari vezérlőrendszerek | Interferencia elhárítás és hibás működés megelőzése |
| Karbantartási tápegységek és szerviz aljzatok | Gyújtós biztonságot nyújt, amikor a személyzet megérinti az áramköröket |
| Importált berendezések egyeztetése | A külföldi berendezések szigorú földelési követelményekkel rendelkeznek; az elszigetelés javítja a kompatibilitást |
| Audio és videó rendszerek | Megszünteti a földhurkok okozta AC zümmögést |
Közötti különbségekSG szigetelő transzformátorokés az Ordinary Transformers
| Összehasonlító elem | Közönséges Transformer | SG szigetelő transzformátor |
| Elsődleges-másodlagos elektromos csatlakozás | Létezik (autotranszformátor) vagy részleges kapcsolat | Teljesen elszigetelt, nincs közvetlen kapcsolat |
| Biztonsági szint | Standard | Magas (alacsony szivárgási áram, áramütés elleni védelem) |
| Interferencia elleni képesség | Standard | Erős (elnyomja a közös módú interferenciát) |
| Alkalmazási forgatókönyvek | Általános áramelosztás és feszültségátalakítás | Precíziós berendezések és biztonságos tápegység |
| Ár | Alacsonyabb | Kicsit magasabb (több anyag, szigorúbb kivitelezés) |
Az SG leválasztó transzformátor nem „minden hatalom”, de pótolhatatlan olyan forgatókönyvekben, amelyek mind a biztonságot, mind az interferencia elleni teljesítményt igénylik.
Műszaki jellemzők: Egyszerű, mégis robusztus
Főbb jellemzőiSG leválasztó transzformátorok:
Tiszta réz tekercsek: Kiváló vezetőképesség, alacsony hőtermelés és hosszú élettartam. Az alumínium tekercsek olcsóbbak. De egy leválasztó transzformátorhoz? A réz a biztonságosabb fogadás. Megbízhatóbb hosszú távon.
Nagy áteresztőképességű szilíciumacél – Alacsony veszteség, alacsony zajszint, alacsony hőmérséklet-emelkedés. Csak hűvösebben és csendesebben működik.
Teljes elsődleges másodlagos leválasztás – Ez valódi leválasztás, nem autotranszformátor. Tipikus szigetelési osztály: F osztály (155°C) vagy H osztály (180°C). Rengeteg árrés.
Elektrosztatikus árnyékolás (opcionális) – Réz fóliaréteg az elsődleges és a szekunder között, földelve. A magas frekvenciájú zajokat még jobban lenyomja. Érdemes hozzá, ha inverterek vagy nagy motorok vannak a közelben.
Vákuumos impregnálás – A tekercseket vákuum és nyomás alatt lakkba áztatják. Ez megvédi őket a nedvességtől, portól és vibrációtól. Nincs rövid vágás.
Fém burkolat – IP20 - IP54, az Ön választása. Beltéri vagy kültéri, kibírja.
Néhány dolog, amit figyelembe kell venni, amikor kiválasztasz egyet
Kapacitás (kVA) – Adja össze az összes terhelést, majd adjon hozzá további 20 30%-ot. Ne vágd közel.
Bemeneti / kimeneti feszültség – Megfelel a bejövő feszültség a berendezésének? Ha nem, akkor egy leválasztó transzformátor mindkét feladatot képes elvégezni: átalakítani és leválasztani.
Pajzs vagy sem – Ha zajos környezetben tartózkodik (VFD-k, nagy motorok, rádiófrekvenciás hajtóművek), szerezze be az elektrosztatikus pajzsot. Megéri.
Hová tart – beltérben? Az IP20/IP22 jó. Szabadban, nedves vagy poros? IP54 vagy magasabb.
Egyfázisú vagy háromfázisú – teljes mértékben attól függ, hogy mit táplál. Ne találgass. Ellenőrizze a terhelést.
