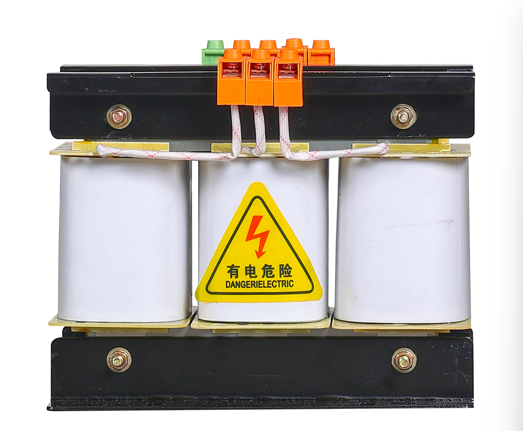

Mi az SBK vezérlőtranszformátor és miért fontos?
Az SBK vezérlőtranszformátor egy háromfázisú száraz típusú transzformátor, amelyet kifejezetten vezérlőáramkörök, relépanelek, PLC-rendszerek és segédberendezések ellátására terveztek ipari környezetben.
Feladata nem a motorok vagy a fűtőelemek meghajtása. Feladata, hogy a gép "agyát" - a PLC-t, a kontaktorokat, a reléket, a jelzőket, az érzékelőket - tiszta, stabil, leválasztott árammal táplálja.
Miért számít ez?
Mivel a vezérlőáramkörök érzékenyek. Egy pillanatnyi feszültségesés, amelyet a motor figyelmen kívül hagyna, a PLC meghibásodását, a kontaktor zörögését vagy az érzékelő téves leolvasását okozhatja. Egy gyártósoron ez az alkatrészek selejtezését, az állásidőt és a hibaelhárítási fejfájást jelenti.
Az SBK vezérlőtranszformátor leválasztja a vezérlő áramkört a fő tápbuszról, kiszűri a zajt, és dedikált, stabil feszültségellátást biztosít, amelyre a vezérlőrendszer támaszkodhat.
Röviden: működésben tartja a gép agyát, miközben az izmai végzik a nehéz emelést.
Hogyan anSBK vezérlő transzformátorMűvek
Az elv egyértelmű, de az alkalmazás konkrét.
1. lépés – Bevitel
Az elsődleges tekercs a fő tápegységhez csatlakozik – jellemzően 380 V, 400 V vagy 415 V háromfázisú. Több leágazása is lehet, hogy alkalmazkodjon a hálózati feszültség változásaihoz.
2. lépés – Izolálás
A szekunder tekercs elektromosan el van választva a primer tekercstől. Nincs közvetlen kapcsolat. Az erőátvitel mágneses mezőn keresztül történik. Ez megakadályozza, hogy a zaj, túlfeszültség és földzárlat elérje a vezérlő áramkört.
3. lépés – Kimenet
A szekunder tekercs állítja elő a vezérlőrendszernek szükséges feszültséget – gyakran 220 V, 110 V vagy 24 V AC. Egyes SBK transzformátorok több szekunder tekercssel rendelkeznek egyetlen egység különböző vezérlőfeszültségeihez.
4. lépés – Dedikált kellék
A kimenet táplálja a központot – PLC tápegység, relé tekercsek, kontaktor tekercsek, jelzőlámpák és bármely más vezérlő vagy segédberendezés.
5. lépés – Folyamatos működésre készült
A vezérlőáramkörök mindig be vannak kapcsolva. Az SBK-t folyamatos használatra tervezték – alacsony hőmérséklet-emelkedés, alacsony zajszint és hosszú élettartam teljes terhelés mellett.
Az eredmény: tiszta, stabil, dedikált tápegység a gép vezérlőrendszeréhez.
Gyakori típusaiSBK vezérlő transzformátorok
Az SBK vezérlőtranszformátorok többféle konfigurációban kaphatók.
| Írja be | Tipikus értékelés | Főbb jellemzők | Legjobb számára |
| Egyfeszültségű kimenet | 0,5kVA – 25kVA | Egy szekunder feszültség | Egyszerű vezérlőpanelek, egyfeszültségű rendszerek |
| Többfeszültségű kimenet | 0,5kVA – 25kVA | Két vagy több szekunder tekercs | Különböző vezérlőfeszültségeket igénylő rendszerek |
| Elektrosztatikus shield | 1kVA – 25kVA | Pajzs az elsődleges és a másodlagos között | Zajos környezet, érzékeny elektronika |
| Kapszulázva | 0,5 kVA - 10 kVA | Gyantával lezárt tekercsek | Nedves, poros vagy korrozív környezet |
| Panelre szerelhető | 0,5kVA – 5kVA | Kompakt, DIN-sínre vagy lábra szerelhető | Kis vezérlőpanelek, OEM berendezések |
A többfeszültségű, árnyékolt változat a közepes és nagy méretű ipari vezérlőrendszerek leggyakoribb specifikációja.
MiértSBK vezérlő transzformátorokAnyag
Mert a legdrágább géphiba az, ami jobb erővel megelőzhető lett volna.
Íme, amit egy SBK vezérlőtranszformátor biztosít, amelyet a hagyományos tápegységek nem tudnak:
1. Elektromos leválasztás
A vezérlőáramkör fizikailag el van választva a fő tápbusztól. Ha a motor tekercselése rövidre zár, a túlfeszültség leáll a transzformátornál. A vezérlőrendszer folyamatosan működik.
2. Feszültségstabilitás
A vezérlőtranszformátor még akkor is szűk tartományon belül tartja a kimeneti feszültséget, ha a fő tápfeszültség lecsökken vagy túlfeszültség lép fel. A PLC-k és a relék nem csapkodnak és nem esnek ki.
3. Zajcsökkentés
A VFD-k, mágneskapcsolók és kapcsolóüzemű tápegységek nagyfrekvenciás zajt keltenek. Az SBK tekercselési felépítése és opcionális árnyékoló blokkja, amely megakadályozza a vezérlő áramkörbe jutó zajt.
4. Földhurok megszüntetése
Elszigetelt másodlagos biztosításával az SBK megszakítja a földhurkokat, amelyek hibás érzékelőleolvasásokat, kommunikációs hibákat és megmagyarázhatatlan berendezések viselkedését okozzák.
5. Egyetlen ellátási pont
Egy transzformátor szolgáltatja az összes vezérlőfeszültséget. Nincs több tápegység különböző földelési referenciákkal. Egyszerűbb vezetékezés, kevesebb hibapont, egyszerűbb hibaelhárítás.
6. Hosszú élettartam
Az SBK transzformátorok folyamatos üzemre készültek. A mag és a tekercsek nagyvonalúak. A szigetelés jellemzően F osztályú (155°C) vagy H osztályú (180°C). Jól futnak, és évtizedekig bírják.
Megfelelő vezérlőtranszformátor nélkül a gép vezérlőrendszere ki van szolgáltatva a fő tápbusznak. Az egyikkel kiszámíthatóan és megbízhatóan működik.
A megfelelő kiválasztásaSBK vezérlő transzformátor
A megfelelő vezérlőtranszformátor kiválasztása nem bonyolult, de néhány hiba kellemetlen kioldásokat és szabálytalan viselkedést okozhat.
1. lépés – Határozza meg a terhelést
Soroljon fel minden olyan eszközt, amelyet a vezérlőtranszformátor fog táplálni:
PLC tápegység (VA minősítés)
Relé tekercsek (VA betartása)
Kontaktor tekercsek (zárható VA)
Jelző lámpák
Mágnesszelepek
Érzékelők és jeladók
Adja hozzá az összes egyidejűleg működő eszköz VA értékét (nem watt).
2. lépés – Alkalmazza a terhelési tényezőt
A vezérlőtranszformátorok mérete más, mint a teljesítménytranszformátorok.
| Feladat típusa | Méretezési szabály |
| Folyamatos üzem (PLC-k, kijelzők, érzékelők) | Az összes terhelés összege × 1.2 |
| Szakaszos üzem (kontaktorok, mágnesszelepek) | Az összes terhelés összege × 1,5 |
| Erős behajtás (nagy kontaktorok, mágnesszelepek) | Az összes terhelés összege × 2,0 |
3. lépés – Ellenőrizze a bekapcsolási áramot
A kontaktorok és relék lényegesen több áramot vesznek fel, amikor zárnak, mint amikor zárnak. Az áram megtartásához elég nagy transzformátor kioldhat vagy leeshet a feszültség zárás közben.
Ökölszabály: a transzformátor bekapcsolási képességének az első néhány ciklusban legalább 10-szeresnek kell lennie az állandósult terhelésnek. A legtöbb SBK transzformátor elegendő bekapcsolási tartalékkal készül, de ha sok nagy kontaktorja van, növelje a méretet.
4. lépés – Adja meg a feszültségeket
Primer feszültség – mi a tápfeszültség? 380V? 400V? 415V?
Másodlagos feszültség(ek) – mire van szüksége a vezérlőrendszerének? 220V? 110V? 24V?
5. lépés – Döntse el az árnyékolást
| Helyzet | Ajánlás |
| Tiszta környezet, minimális VFD | Nincs szükség pajzsra |
| VFD-k vagy kapcsolóüzemű tápegységek a közelben | Elektrosztatikus árnyékolás javasolt |
| Érzékeny elektronika (analóg jelek, kommunikáció) | Pajzs szükséges |
6. lépés – Válassza ki a burkolat típusát
Nyitott keret – Szerelje fel a vezérlőpanel belsejébe. A legalacsonyabb költség.
Zárt – Önálló rögzítés. Véd a véletlen érintés ellen.
IP54 vagy magasabb – Poros vagy nedves környezethez.
7. lépés – Ellenőrizze a gyártó tesztjelentéseit
Kérje a szállítótól:
Szigetelési ellenállás vizsgálata
Dielektromos ellenállási teszt
Üresjárati veszteségmérés
Feszültségszabályozási teszt
Végső gondolatok
Az SBK vezérlőtranszformátor nem "hős" alkatrész. Nincs rajta villogó kijelző vagy szoftverfrissítés. De próbáljon meg egy gépet enélkül is futtatni, és azonnal észreveszi.
A vezérlőpult sarkában ül, csendesen végzi a munkáját, évről évre. Megvédi a drága elektronikát. Működően tartja a PLC-t, amikor a fő busz lemerül. Blokkolja azokat a zajokat, amelyek egyébként véletlenszerű leállásokat okoznának.
Ha vezérlőpanelt tervez, gépet épít vagy meglévő rendszert korszerűsít, az SBK vezérlőtranszformátor az egyik legfontosabb alkatrész, amelyet meg kell adni – még akkor is, ha soha senki nem beszél róla.
Mivel a megbízható vezérlési teljesítmény nem kötelező. Ez a megbízható automatizálás alapja.
