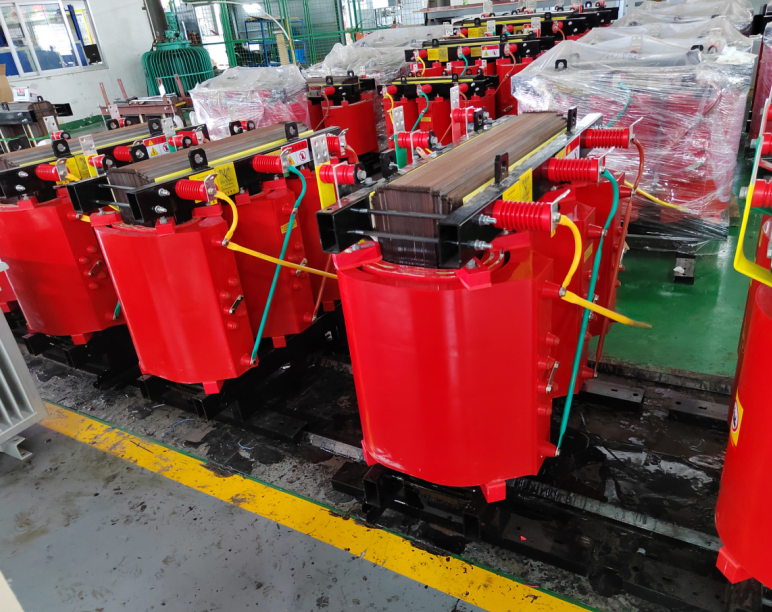

Mi az az SCB10 száraz típusú transzformátor?

Az SCB10 száraz típusú transzformátor egy háromfázisú epoxigyanta öntött transzformátor, amelyet beltéri alkalmazásokhoz terveztek, ahol a tűzbiztonság és a környezetvédelmi szempontok a legfontosabbak. Az "SCB" jelölés megmondja, mi ez: S a háromfázisú, C az öntött műgyanta (epoxi) és B a fóliatekercsek a kisfeszültségű oldalon. A „10” a teljesítménykód – egy generáció, amely jelentős előrelépést jelentett a hatékonyság terén, amikor bemutatták.

Az olajba merülő transzformátorokkal ellentétben, amelyek gyúlékony ásványi olajat használnak a szigeteléshez és a hűtéshez, az SCB10 szilárd epoxigyantát használ a tekercseinek tokozásához. Az olaj hiánya azt jelenti, hogy nincs tűzveszély, nincs szivárgásveszély és nincs olajkarbantartás. Tisztán, csendesen és biztonságosan működik – szükség esetén az épület kellős közepén.

Miért számít ez?

Mert a modern épületek – kórházak, adatközpontok, bevásárlóközpontok, repülőterek – szigorú tűzbiztonsági követelményekkel rendelkeznek. Az alagsorban lévő olajjal töltött transzformátor tűzveszélyes, amely speciális elszigetelést és tűzoltást igényel. Egy száraz típusú transzformátor, mint az SCB10, beszerelhető ezen extra óvintézkedések nélkül. Tűzálló, önkioltó, hőterhelés hatására nem bocsát ki mérgező gázokat.

Röviden: a transzformátort oda helyezi, ahol a terhelés van, tűzveszély nélkül.

Hogyan anSCB10 száraz típusú transzformátorMűvek

A működési elve ugyanaz, mint minden transzformátornak - elektromágneses indukció. De a felépítés alapvetően más.

1. lépés – A mag

A mágneses mag nagy áteresztőképességű, hidegen hengerelt, szemcseorientált szilícium acélból készült, és lépcsőzetes kötésekkel van összeszerelve az üresjárati veszteségek és a zaj minimalizálása érdekében. A mag rögzítőlemezes szerkezettel van rögzítve, amely kiküszöböli az átmenő csavarok kisülésének kockázatát.

2. lépés – Nagyfeszültségű tekercselés

A nagyfeszültségű tekercselés H osztályú (180°C) zománcozott téglalap alakú huzalt használ, szegmentált hengeres konfigurációban. Ez a kialakítás jobb feszültségeloszlást és erősebb impulzusállóságot biztosít. A tekercset ezután epoxigyantába öntik ásványi töltőanyaggal vákuum alatt. A töltőanyag javítja a hőelvezetést és a mechanikai szilárdságot, miközben csökkenti a gyanta hőtágulási együtthatóját.

3. lépés – Kisfeszültségű tekercselés

A kisfeszültségű tekercselés fóliás tekercselést alkalmaz. A rézfóliát a rétegek közé szigeteléssel feltekerik, majd a végén epoxigyantával lezárják. Ez a szerkezet kiváló rövidzárlatállóságot biztosít, mivel a fólia széles felülete egyenletesen osztja el az áramot és hatékonyan vezeti el a hőt.

4. lépés – Kapszulázás

Mindkét tekercs vákuum és nyomás alatt van öntve. A vákuum eltávolítja a levegőt és a nedvességet a gyanta befecskendezése előtt, megszüntetve az üregeket, amelyek részleges kisülési helyekké válhatnak. Az eredmény egy sűrű, üregmentes szigetelőrendszer, amely ellenáll a nedvességnek, a pornak és a szennyeződéseknek.

5. lépés – Hűtés

A standard hűtés természetes levegő (AN) – konvekciós hűtés a tekercseken keresztül. A nagyobb teljesítmény érdekében a ventilátorokkal ellátott kényszerlevegő (AF) körülbelül 40%-kal növelheti a kapacitást.

6. lépés – Hőmérséklet-felügyelet

Pt100 érzékelők vannak beágyazva a tekercsekbe, és egy hőmérséklet-szabályozóhoz csatlakoznak, amely biztosítja:

Ventilátor indítás/leállítás vezérlés

Magas hőmérsékletű riasztó

Túlmelegedés kioldó jel

Az eredmény: beltérben biztonságosan telepíthető, tisztán és csendesen üzemelő, túlmelegedéstől megóvó transzformátor.

Gyakori típusaiSCB10 transzformátorok

Az SCB10 száraz típusú transzformátorok számos kapacitással és konfigurációval kaphatók.

Tokozási lehetőségek:

IP00 (nyitott) — Nincs burkolat. Zárt elektromos helyiségbe történő beépítéshez.

IP20 – Hálós burkolat. Véd a feszültség alatt álló részekkel való véletlen érintkezés ellen. Leggyakrabban beltéri használatra.

IP23 – Időjárásálló ház. Alkalmas beltéri helyekre, ahol csepeg a víz vagy páralecsapódás.

Csatlakozási csoport:

Dyn11 — a leggyakoribb, jobb harmonikus elnyomás

Yyn0 – standard alternatíva általános alkalmazásokhoz

MiértSCB10 száraz típusú transzformátorokAnyag

Mert az a legbiztonságosabb transzformátor, amelyik nem ég és nem szivárog.

Ez teszi az SCB10-et preferált választássá kritikus és érzékeny telepítésekhez:

1. Tűzbiztonság

Az epoxigyanta égésgátló és önkioltó. Elektromos hiba esetén a gyanta nem támogatja az égést. Melegítéskor nem bocsát ki mérgező vagy maró gázokat. Ez az elsődleges oka annak, hogy sok építési szabályzatban száraz típusú transzformátorokra van szükség.

2. Környezetbiztonság

Az olaj hiánya nem jelenti a talaj vagy a talajvíz szennyeződésének kockázatát. Nem szükséges a kiömlés visszaszorítása. Élettartam végén nincs olajártalmatlanítás. A zöld épületek tanúsítása és a környezetre érzékeny helyek esetében ez jelentős előny.

3. Alacsony karbantartási igény

A gyanta tokozás tartós. Nincs olajvizsgálat, nincs olajszűrés, nincs utántöltés. A transzformátort 30 év feletti élettartamra tervezték minimális karbantartás mellett – csak időnként tisztítsa meg a házat a portól.

4. Nedvességállóság

A lezárt gyantarendszer megvédi a tekercseket a nedvesség behatolásától. Az SCB10 transzformátorok 100%-os páratartalom mellett működhetnek, és leállítás után újra feszültség alá helyezhetők, kiszáradás nélkül.

5. Alacsony zajszint

A legtöbb besorolásnál a tipikus zajszint 50 dB alatt van – elég csendes ahhoz, hogy lakott épületekbe telepítsék speciális akusztikai kezelés nélkül.

6. Rövidzárlatállóság

A fóliatekercsek és a tömör gyanta tokozás az SCB10-nek kiváló rövidzárlatállóságot biztosít. Tekercselés deformációja nélkül képes kezelni a hiba hatalmas mechanikai erőit.

7. Részleges kisülés szabályozás

A vákuumöntés megszünteti az üregeket a szigetelésben. A részleges kisülési szintek általában 10 °C alatt vannak – lényegesen jobbak, mint sok régebbi, száraz típusú kivitelnél.

8. Túlterhelési képesség

A kényszerített levegőhűtéssel (AF) a transzformátor a névleges teljesítményének akár 140-150%-át is képes leadni. Ez hasznos mozgásteret biztosít a csúcsterhelésekhez vagy a vészhelyzetekhez.

E tulajdonságok nélkül a transzformátorok sokemeletes épületekbe vagy kórházakba történő felszereléséhez tűzálló páncélszekrényekre, olajszigetelésre és kiterjedt szellőztetésre lenne szükség – mindez pénzbe kerül és helyet foglal. Az SCB10 megszünteti ezeket a követelményeket.

A megfelelő SCB10 száraz típusú transzformátor kiválasztása

Az SCB10 transzformátor kiválasztásához figyelembe kell venni a kapacitást, a környezetet és az alkalmazást.

1. lépés – Határozza meg a terhelést

Adja össze az összes csatlakoztatott berendezés energiafogyasztását. Tartalmazza a jövőbeli terjeszkedést – általában 20-30%-os fedezetet. Az SCB10 szabványos méretei 30kVA-tól 2500kVA-ig terjednek.

2. lépés – Adja meg a feszültséget

3. lépés – Válassza ki a csatlakozási csoportot

Dyn11 – a legtöbb modern telepítéshez ajánlott. A delta-csatlakozású nagyfeszültségű tekercs csökkenti a harmonikus áramokat, és utat biztosít a nulla sorrendű áramoknak.

Yyn0 – egyszerűbb, de kevesebb harmonikus elnyomást kínál.

4. lépés – Válassza ki a burkolat típusát

5. lépés – Ellenőrizze a hűtést és a leértékelést

Standard: Természetes levegő (AN) – teljes névleges kapacitás

Kényszerlevegő (AF): Adjon hozzá ventilátorokat 140-150%-os kapacitáshoz – de egyeztesse meg a szállítóval

Magasságcsökkentés: 1000 m felett a kapacitást csökkenteni kell. Környezeti hőmérséklet csökkenése: 40°C felett a kapacitást csökkenteni kell.

6. lépés – Ellenőrizze a szigetelési osztályt

Az SCB10 F osztályú (155°C) vagy H osztályú (180°C) szigetelést használ. A magasabb hőmérsékleti osztály jobb túlterhelési képességet és hosszabb termikus élettartamot jelent.

7. lépés – Ellenőrizze a hőmérséklet-szabályozót

A modern SCB10 transzformátor hőmérséklet-szabályozót tartalmaz:

3 vezetékes Pt100 érzékelők a tekercsekbe ágyazva

A tekercselés hőmérsékletének digitális kijelzése

Ventilátor indítása/leállítása a programozott küszöbértékeken

Riasztási és kioldási kimenetek (száraz érintkezők)

Opcionális RS485/Modbus kommunikáció

Végső gondolatok

Az SCB10 száraz típusú transzformátor egy sajátos korszakot képvisel a transzformátortechnológiában – egy olyan generációt, amely lényegesen alacsonyabb veszteséget, alacsonyabb zajszintet és nagyobb megbízhatóságot eredményezett, mint SCB9 elődje. Abban az időben ez volt a modern beltéri áramelosztás szabványa.

És még ma is szilárd választás marad számos alkalmazáshoz – különösen olyan projektek esetében, ahol a költségvetés szempont. Míg a nagyobb hatásfokú SCB11, SCB13 és SCB18 modellek most még alacsonyabb veszteséget kínálnak, az SCB10 továbbra is megfelel a jelenlegi szabványoknak, és világszerte számtalan épület számára nyújt megbízható, biztonságos szolgáltatást.

Ha transzformátort telepít egy kereskedelmi épületbe, kórházba, adatközpontba vagy bármely olyan helyre, ahol a tűzbiztonság és a környezetvédelmi szempontok a legfontosabbak, akkor valószínűleg száraz típusú transzformátorra lesz szükség. Az SCB10 a biztonság, a hatékonyság és a költséghatékonyság megfelelő egyensúlyát kínálja sok ilyen alkalmazáshoz.

Nincs benne olaj, ami kiszivároghat, megéghet vagy kiömlik. Nem igényel időszakos olajvizsgálatot. Nem kell hozzá tűzálló páncélszekrény. Csak ott ül, csendben végzi a munkáját, évről évre. Tiszta, biztonságos, megbízható energia – ott, ahol szüksége van rá.
