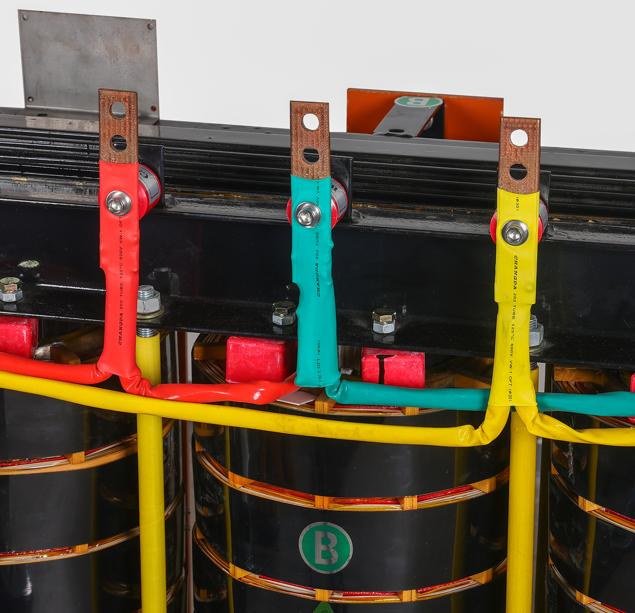

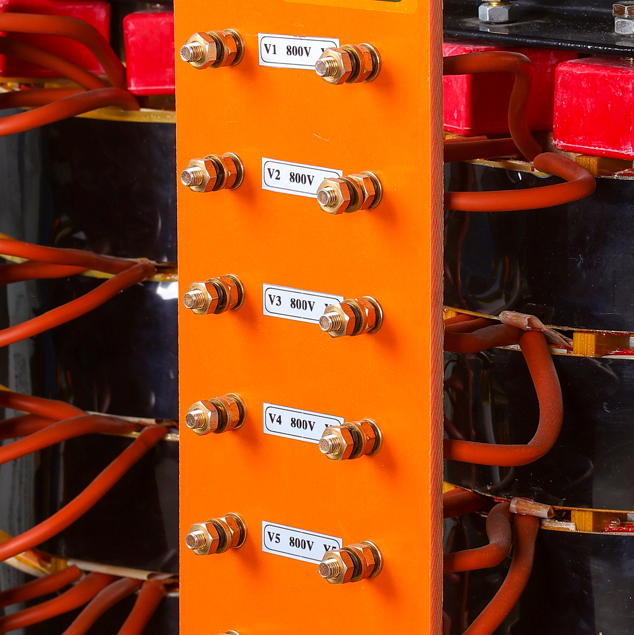

Mi az a DDG fűtőtranszformátor és miért fontos?

A DDG fűtőtranszformátoregy speciális kisfeszültségű, nagyáramú száraz típusú transzformátor ipari fűtési alkalmazásokhoz.

Ellentétben az általános berendezések feszültségét növelő vagy csökkentő szabványos teljesítménytranszformátorokkal, a DDG transzformátor mást csinál: normál hálózati feszültséget vesz fel (általában 380 V vagy 220 V), és nagyon alacsony feszültséggé alakítja át – gyakran csak néhány tíz voltos –, miközben hatalmas, néha több ezer amperes áramot ad le.

Miért számít ez?

Mivel számos ipari fűtési folyamat – olvasztás, izzítás, kovácsolás, kvarccső-melegítés, ellenállásfűtés – alacsony feszültséget és nagy áramerősséget igényel a hatékony és biztonságos hőtermeléshez.

Egy szabványos tápegység nem képes ilyen kimenetet produkálni. A DDG transzformátor erre a feladatra a dedikált eszköz.

Röviden: koncentrált hővé alakítja az elektromosságot, pontosan ott és ahogyan szüksége van rá.

Hogyan aDDG fűtési transzformátor működik

A működési elve ugyanaz, mint bármely transzformátoré – elektromágneses indukció –, de a tervezési prioritások eltérőek.

1. lépés – Bevitel

Az elsődleges tekercs egy szabványos AC táphoz csatlakozik, általában 380 V vagy 220 V 50/60 Hz-en.

2. lépés – Lépjen le

A szekunder tekercs sokkal kevesebb fordulattal rendelkezik, mint az elsődleges. Ez drámaian csökkenti a kimeneti feszültséget - gyakran 10 V-ra, 20 V-ra, 40 V-ra vagy 60 V-ra -, miközben arányosan növeli az áramerősséget.

3. lépés – Nagy áramerősség

Mivel a teljesítmény megmarad (a veszteségek figyelmen kívül hagyása), a 10:1 arányú feszültségcsökkentés 10:1 arányban növeli a rendelkezésre álló áramot. Egy 40 V-os szekunder több száz vagy több ezer amper leadására képes.

4. lépés – Csatlakoztassa a fűtőelemekhez

Az alacsony feszültségű, nagyáramú kimenet közvetlenül csatlakozik a fűtőelemekhez - grafitrudakhoz, molibdén elektródákhoz, ellenálláshuzalokhoz vagy kvarccsövekhez. A nagy áram hatására az elemek gyorsan és intenzíven felmelegednek.

5. lépés – Teljesítményszabályozó vezérli

A legtöbb telepítésben a DDG transzformátor tirisztoros teljesítményszabályozóval (SCR) van párosítva. A szabályozó beállítja a transzformátor bemeneti teljesítményét, lehetővé téve a kimeneti áram és ezáltal a fűtési hőmérséklet pontos szabályozását.

Az eredmény: tiszta, szabályozható, nagy intenzitású hő az ipari folyamatokhoz.

A DDG fűtőtranszformátorok általános típusai

A DDG transzformátorok nem egyformák. Általában meghatározott alkalmazásokhoz készültek.

A legtöbb egység rendelésre készül – nem raktározzuk le a polcról. A feszültség, az áramerősség, a hűtési mód és a fizikai méret az ügyfél fűtési folyamatához igazodik.

MiértDDG fűtési transzformátorokAnyag

A nehézipar nem működhet nélkülük. Íme, miért:

1. Biztonságosan termelnek koncentrált hőt

Az alacsony feszültség alacsonyabb ívképződés, meghibásodás vagy véletlen áramütés kockázatát jelenti magas hőmérsékletű környezetben. Az elsődleges és másodlagos elkülönítés szintén védi az upstream áramellátó rendszereket.

2. Folyamatos nagy terhelésre tervezték

Az ipari fűtés nem szakaszos. A kemencék napokig vagy hetekig működhetnek. A DDG transzformátorok túlméretezett réz tekercsekkel, nagy teherbírású magokkal és robusztus hűtéssel készülnek, hogy kezelni tudják ezt a munkaciklust.

3. Elviselik a harmonikusokat és a torzítást

A tirisztoros szabályozók – amelyek a transzformátor kimenetét szabályozzák – harmonikus áramokat generálnak. A DDG transzformátorokat úgy tervezték, hogy meghibásodás nélkül melegen és zajosan működjenek, ellentétben az érzékeny elektronikával.

4. Helyszínen javíthatóak

Ha valami meghiúsul (és végül meg is fog), a tervezés egyszerű. A réz tekercsek újra feltekerhetők. A terminálok cserélhetők. A hűtőventilátorok cserélhetők. A nehéziparban a javíthatóság fontosabb, mint az első költség.

5. Nagyon hatékonyak

Egy jól megtervezett DDG transzformátor a névleges terhelés közelében üzemel 95-98%-os hatásfokkal. A veszteségek egyébként is a fűtési folyamatba kerülnek – de az alacsonyabb veszteségek alacsonyabb üzemeltetési költségeket és kisebb terhelést jelentenek az upstream megszakítókon és kábeleken.

A DDG transzformátor nélkül az elektromos kemencék, a kristálytermesztők és az ipari fűtőberendezések nem lennének praktikusak, nem biztonságosak vagy valószínűleg nem hatékonyak.

5. A megfelelő DDG fűtőtranszformátor kiválasztása

A fűtőtranszformátor kiválasztása nem olyan, mint egy szabványos elosztó egység kiválasztása. Ha rosszul csinálja, a kemence nem éri el a hőmérsékletet – vagy folyamatosan kioldja a megszakítókat.

1. lépés – Határozza meg a fűtési terhelést

Mit fűtesz? Grafit? Fém? Kvarc? Üveg? Minden anyagnak különböző ellenállási jellemzői vannak a hőmérséklet változása miatt. Szüksége van a transzformátor szekunder feszültségére, hogy megfeleljen a terhelés ellenállásának üzemi hőmérsékleten – nem szobahőmérsékleten.

2. lépés – Számítsa ki a szekunder feszültséget és áramerősséget

Használja Ohm törvényét és a célteljesítményt (kW):

Teljesítmény (kW) = Feszültség × Áram ÷ 1000

Példa: 100 kW fűtőteljesítményre van szüksége az elemnél.

Ha a szekunder feszültség = 50 V, akkor az áram = 100 000 W ÷ 50 V = 2 000 A.

Ha a szekunder feszültség = 20 V, akkor az áram = 100 000 W ÷ 20 V = 5 000 A.

Alacsonyabb feszültség = nagyobb áram = vastagabb kábelek, nehezebb gyűjtősínek és nagyobb figyelem a csatlakozási ellenállásra.

3. lépés – Válassza ki a hűtési módot

4. lépés – Ellenőrizze a primer feszültséget

Normál: 380V, 400V, 415V, 460V. Egyes egységek 220 V-os egyfázisú feszültségre épülnek, de a fűtésnél sokkal gyakoribb a háromfázisú.

5. lépés – Adja meg a szabályozást és a vezérlést

A legtöbb DDG transzformátor egy tirisztoros teljesítményszabályozóval (SCR stack) van párosítva, amely az elsődleges oldalon található. A szabályozó a feszültséget a hőmérséklet szabályozásához igazítja.

Dönt:

Nyitott hurok (kézi beállítás) vagy zárt hurok (hőelem visszacsatolás + PID)?

Analóg vezérlés (0-10V, 4-20mA) vagy digitális (Modbus, Profibus)?

Szüksége van egy helyi áram-, feszültség- és teljesítménykijelzőre?

6. lépés – Erősítse meg a fizikai korlátokat

Rendelkezésre álló alapterület

Emelési pontok és súly

Kábel bemeneti irány (felső, alsó, oldalsó)

Környezeti hőmérséklet (a forró környezet leértékelést vagy nagyobb hűtést jelent)

Végső gondolatok

A DDG fűtőtranszformátor nem egy "elbűvölő" berendezés. Nem kommunikál vezeték nélkül, nem végez öndiagnózist, és nem készít díszes grafikonokat.

De amikor egy kristálytermesztő kemencének 4000 amperre van szüksége 30 volton – nap mint nap, hétről hétre – semmi más nem fogja elvégezni a feladatot.

Ez egy igásló. Nehéz, forró és hangos, de teljesen megbízható, ha megfelelően van megépítve.

Ha ipari fűtőrendszert tervez, korszerűsít vagy karbantart – vákuumkemencét, kristálylehúzót, kvarcfűtőt, sófürdőt vagy ellenállást lágyító vezetéket – a DDG transzformátor áll a középpontjában.

Helyezze be a transzformátort, és minden a folyásirányban működik.
