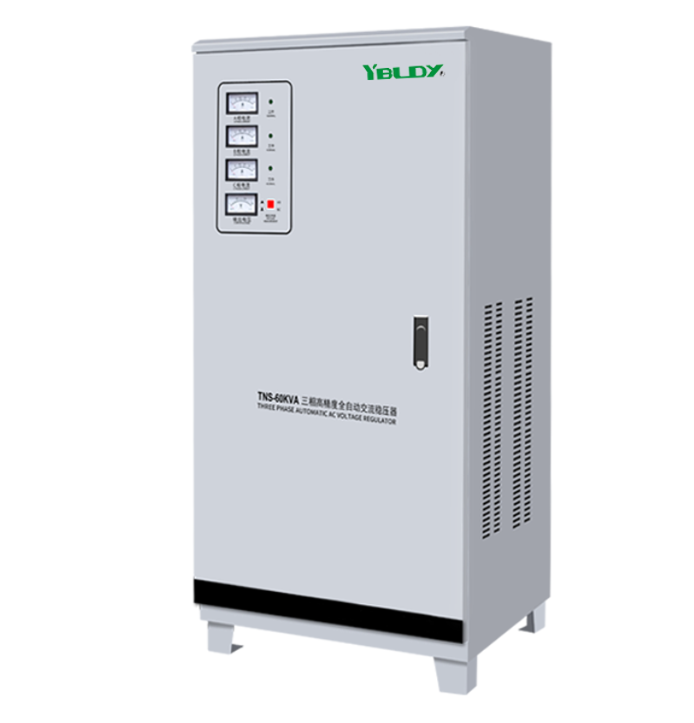

Mi az a TNS háromfázisú feszültségstabilizátor?

A TNS háromfázisú feszültségstabilizátorlényegében egy nagy pontosságú automatikus feszültségszabályozó, amely egyenletesen és kiegyensúlyozottan tartja a háromfázisú teljesítményt ipari berendezések, kereskedelmi épületek és kritikus rendszerek számára.

Ami megkülönbözteti az egyfázisú egységektől, az a kialakítása: lényegében három független egyfázisú stabilizátor, amelyek csillag (Y) konfigurációban vannak összekapcsolva. Minden fázis megkapja a saját szabályozási csatornáját – tehát ha az egyik fázis feljebb lép, a többi nem húzódik le vele. Mindegyik fázist külön szabályozzák – ami azt jelenti, hogy ha az egyik fázis süllyed vagy túlfeszültséget okoz, csak az a fázis kerül korrigálásra, míg a többi stabil marad.

Miért számít ez?

Mivel a háromfázisú berendezések – CNC gépek, ipari motorok, orvosi képalkotó rendszerek, adatközpontok – mindhárom fázison kiegyensúlyozott feszültségtől függenek. Ha az egyik fázis alacsony, a másik pedig magas, a motorok felmelegednek, a vezérlők hibásan viselkednek, és a berendezés élettartama lerövidül.

A TNS stabilizátor a tápegység és a berendezés között helyezkedik el, folyamatosan figyeli az egyes fázisokat, és korrigálja a feszültségingadozásokat, mielőtt azok problémákat okoznának. Tiszta, kiegyensúlyozott, stabil teljesítményt biztosít – függetlenül attól, hogy mit csinál a hálózat.

Röviden: a háromfázisú berendezések zökkenőmentesen, hatékonyan és megbízhatóan működnek.

Hogyan aTNS háromfázisú feszültségstabilizátorMűvek

A TNS stabilizátor egy egyszerű szervomotor-vezérlő rendszerrel működik – semmi divatos, de bizonyítottan elvégzi a munkát.

Íme, hogyan működik valójában:

1. lépés – Figyeli a feszültséget

A három fázis mindegyikén lévő érzékelők folyamatosan mérik a bejövő feszültséget. Abban a pillanatban, amikor bármi elsodródik az alapjeltől, a vezérlő áramkör azonnal észreveszi.

2. lépés – Kitalálja, mit kell tennie

A vezérlőkártya feldolgozza a feszültségleolvasást, kiszámítja a különbséget, és kiszámítja, hogy mekkora korrekcióra van szükség. Ha a bemenet ingadozik vagy a terhelés megváltozik, azonnal parancsot küld a szervomotornak.

3. lépés – A szervo mozog

A szervomotor forog, és egy szénkefét tol az automatikus transzformátor tekercselése mentén. Ez megváltoztatja a fordulatok arányát – simán és folyamatosan, rándulások és lépések nélkül.

4. lépés – A feszültség visszahúzódik a vonalba

Ha a bemenet alacsony, a transzformátor feszültséget ad hozzá. Ha magas, kivonja. A kimenet pontosan oda kerül, ahol lennie kell – általában a cél ±1–±3%-án belül.

5. lépés – Folyamatos megfigyelés

A rendszer zárt körben működik – érzékelés, beállítás és ellenőrzés – folyamatosan. A válaszidő általában 1 másodperc alatt van 10%-os bemeneti feszültségváltozás esetén.

6. lépés – Független fázisszabályozás

Mivel a TNS három különálló egyfázisú egységből épül fel, mindegyik fázist egymástól függetlenül szabályozzák. Ez kritikus azoknál az alkalmazásoknál, ahol a fáziskiegyensúlyozatlanság problémát jelent.

Az eredmény: stabil, kiegyensúlyozott háromfázisú teljesítmény folyamatosan, hullámforma-torzítás nélkül.

A TNS stabilizátorok általános típusai és minősítései

A TNS stabilizátorok számos kapacitásban állnak rendelkezésre, hogy megfeleljenek a különböző alkalmazásoknak.

Kapacitás tartomány:

1,5kVA-tól 60kVA-ig (szabvány), nagyobb kapacitással kérésre.

Standard specifikációk:

Standard funkciók:

Háromfázisú négyvezetékes bemenet és kimenet

Független fázisszabályozás

Túlfeszültség elleni védelem

Rövidzárlat elleni védelem

Fázisvesztés elleni védelem

Manuális bypass funkció (egyes modelleken)

Digitális kijelző mutatja a bemeneti/kimeneti feszültséget és áramerősséget

MiértTNS háromfázisú feszültségstabilizátorokAnyag

Mert a kiegyensúlyozatlan, instabil teljesítmény pénzbe kerül.

Íme, amit a TNS stabilizátor biztosít, amit a hagyományos tápegységek nem tudnak:

1. Önálló fázisszabályozás

A TNS három különálló egyfázisú stabilizátor egységből épül fel, amelyek mindegyike önállóan szabályozza a saját fázisát. Ha az egyik fázis lecsökken, csak ez a fázis korrigálódik – a többi stabil marad. Ez megakadályozza a "hullámhatást", amely a motorok túlmelegedését és a berendezések hibás működését okozza.

2. Gyors válasz

Amint a feszültség megváltozik, a TNS egy másodpercen belül reagál. Mire a beállítás befejeződött, a berendezése talán észre sem vette, hogy a feszültséggel van probléma.

3. Nincs hullámforma torzítás

A TNS beállítja a feszültséget, de nem változtatja meg a hullámformát. A kimenet pontosan ugyanaz, mint a bemenet – nincs hozzáadva extra cucc. Az olyan érzékeny berendezések esetében, mint az orvosi képalkotó vagy laboratóriumi műszerek, ez nagy dolog.

4. Széles bemeneti feszültségtartomány

Tökéletesen működik 260V-tól 430V-ig. Még ha a rács rossz állapotban is van, stabilan tartja, és nem esik ki a szabályozás alól.

5. Nagy hatékonyság

A hatásfok 90% feletti, így kevesebb energia megy kárba. Ez azt jelenti, hogy a villanyszámlája kicsit barátságosabb marad.

6. Átfogó védelem

Túlfeszültség, alacsony feszültség, túláram, rövidzárlat, fáziskiesés, túlmelegedés – ez lefedi a legtöbb általános elektromos hibát, amelyekbe belefuthat.

7. Megbízható felépítés, hosszú élettartam

Tiszta réz tekercseket, megbízható szervomotorokat és tartós szénkeféket használ. Nem úgy tervezték, hogy csak néhány évig tartson, hanem folyamatos, hosszú távú működésre tervezték.

8. Sokoldalú alkalmazás

A TNS a névleges kapacitásán belül háromfázisú 380 V-ot tud szolgáltatni.

A megfelelő TNS stabilizátor kiválasztása

A TNS stabilizátor kiválasztásához figyelmet kell fordítani a kapacitásra, a feszültségre és az alkalmazásra.

1. lépés – Határozza meg a terhelést

Adja össze az összes csatlakoztatott berendezés energiafogyasztását. Tartalmazza a motorok és kompresszorok indítási (bekapcsolási) áramait. Alkalmazzon biztonsági ráhagyást – jellemzően 20-30%-ot a jövőbeni bővítéshez.

TNS szabványos besorolások: 1,5kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA. 2. lépés – Ellenőrizze a hálózat állapotát

3. lépés – Adja meg a kimeneti követelményeket

Kimeneti feszültség - jellemzően 380 V (háromfázisú négyvezetékes)

Szabályozási pontosság – szabvány ±3%; nagy pontosságú modellek állnak rendelkezésre

4. lépés – Vegye figyelembe a telepítési környezetet

5. lépés – Ellenőrizze a funkciókat

Digitális kijelző – valós idejű feszültség- és áramfigyeléshez

Bypass funkció – az ellátás megszakítása nélküli karbantartáshoz

Kommunikáció — RS485/Modbus távfelügyelethez (egyes modelleken elérhető)

6. lépés – Ellenőrizze a védelmi funkciókat

Győződjön meg arról, hogy az egység tartalmazza:

Túlfeszültség elleni védelem

Rövidzárlat elleni védelem

Fázisvesztés elleni védelem

Túlmelegedés elleni védelem

Alkalmazási forgatókönyvek

A TNS sorozatot széles körben használják számos iparágban:

Valós példa: Egy félvezetőgyár, amely éjjel-nappal, a hét minden napján, felügyelet nélküli berendezésekkel üzemel, TNS stabilizátorokat szerelt fel, és 99,8%-os termelési folytonosságot ért el feszültségfüggő leállás nélkül.

Végső gondolatok

A TNS háromfázisú feszültségstabilizátor nem a legkiválóbb berendezés egy ipari üzemben. Nem rendelkezik érintőképernyővel vagy vezeték nélküli kapcsolattal.

Egy dolgot azonban nagyon jól teljesít: stabil, kiegyensúlyozott háromfázisú áramot szolgáltat – csendesen, hatékonyan és megbízhatóan.

Egy olyan korban, amikor a gyártósorok egyre automatizáltabbak, és a berendezések egyre érzékenyebbek az áramminőségre, a TNS stabilizátor az a csendes alap, amely mindent működésben tart.

A stabil hatalom nem luxus. Háromfázisú berendezéseknél ez előírás.
