Mi az SBK háromfázisú száraz típusú transzformátor, és miért fontos?

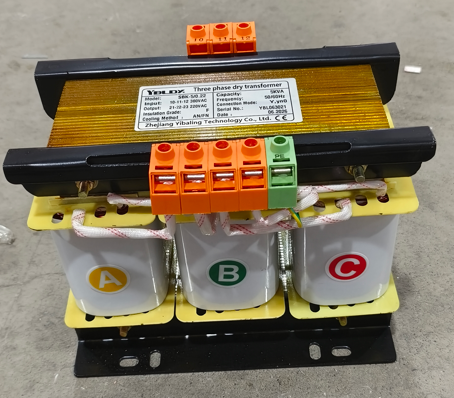

AnSBK háromfázisú száraz transzformátoregy alacsony feszültségű, léghűtéses leválasztó transzformátor, amelyet olyan alkalmazásokhoz terveztek, ahol tiszta, stabil teljesítményre van szükség – és ahol az olajjal töltött transzformátorok egyszerűen nem alkalmasak.

Az olajbemerített transzformátorokkal ellentétben az SBK nem használ folyadékszigetelést. Tekercseit természetes légkeringés hűti, és az egész egység tisztán, csendesen és biztonságosan működik – nincs szivárgás, nincs tűzveszély, nincs olajkarbantartás.

Miért számít ez?

Mivel a modern ipari berendezések – CNC gépek, automatizált gyártósorok, orvosi eszközök, kommunikációs rendszerek – érzékenyek az áramminőségre, és gyakran olyan beltéri, szűkös helyekre telepítik őket, ahol a szivárgó olajtranszformátor katasztrófát okozhat.

Az SBK a táp és a terhelés között helyezkedik el, növeli vagy csökkenti a feszültséget, elszigeteli az érzékeny berendezéseket a hálózati zajtól, és stabil, megbízható áramforrást biztosít, amely megszakítás nélkül tartja a termelést.

Röviden: tiszta, csendes energiát biztosít, ahol szüksége van rá – beltéren, kültéren, a kapcsolószekrényben vagy a gépek mellett.

Hogyan anSBK háromfázisú száraz típusú transzformátorMűvek

Az elv egyértelmű, de a felépítés az, ami különlegessé teszi az SBK-t.

1. lépés – A mag

A mágneses mag hidegen hengerelt szilikon acéllemezekből készül, lépcsőzetes elrendezésben. Ez csökkenti a mágnesezési áramot és nincs terhelési veszteség, így a transzformátor nagy hatásfokkal rendelkezik.

2. lépés – A tekercsek

Kiváló minőségű réz vagy alumínium tekercsek vannak feltekerve a mag köré. Az alacsony feszültségű oldal fólia- vagy rétegtekercseket használ a nagyobb áramok kezelésére; a nagyfeszültségű oldal hengeres tekercseket használ a jobb feszültségelosztás érdekében.

3. lépés – Izolálás

Az elsődleges és a szekunder tekercs elektromosan különálló. Az erőátvitel a mágneses mezőn keresztül történik – nincs közvetlen kapcsolat. Ez megakadályozza, hogy túlfeszültségek, harmonikusok és földzárlatok elérjék a berendezést.

4. lépés – Hűtés

A hűtés AN – levegő természetes. Nincsenek ventilátorok, nincsenek szivattyúk, nincsenek mozgó alkatrészek. A transzformátor a magon és a tekercsfelületén keresztül elvezeti a hőt, így megbízható és karbantartásmentes.

5. lépés – Opcionális burkolat

Az SBK transzformátorok két fő konfigurációban kaphatók:

Nyitott típus – szekrényekbe vagy korlátozott hozzáférésű helyekre történő beépítéshez

Védett típus – acél burkolattal van ellátva a nagyobb biztonság és védelem érdekében

6. lépés – Monitoring

Az opcionális tartozékok közé tartoznak a voltmérők, ampermérők, a hőmérséklet-szabályozók és a hordozható berendezésekhez való kerekek.

Az eredmény: tiszta, megbízható, alacsony karbantartási igényű áramforrás, amely évről évre csendesen működik.

Gyakori típusai és minősítéseiSBK transzformátorok

Az SBK transzformátorok széles kapacitástartományt fednek le, így a kis szerszámgépektől a nagy ipari berendezésekig mindenre alkalmasak.

Kapacitás tartomány:

Háromfázisú: 1kVA – 3000kVA

Standard konfigurációk:

Funkció	Opciók
Frekvencia	50 Hz / 60 Hz (kettős névleges)
Bemeneti feszültség	1000 V-ig – normál 380 V, 400 V, 415 V
Kimeneti feszültség	Testreszabható - 220V, 200V, 110V stb.
Csatlakozási csoport	I/△, △/Y, DYN11
Szigetelési osztály	F osztály (155°C) vagy H osztály (180°C)
Hatékonyság	≥98%
Bekerítés	Nyitott típusú vagy védett (IP00 – IP20)
Tervezési élet	30 év

Tipikus feszültségkombinációk:

Bemenet	Kimenet	Alkalmazás
380V	380 V (1:1)	Csak szigetelés – zajvédelem
380V	220V	Lépjen le az importált vagy 220 V-os névleges berendezéseknél
380V	200V	Feszültségátalakítás japán berendezésekhez
380V	110V	Lépjen le a vezérlőáramkörök vagy a világítás érdekében

MiértSBK háromfázisú száraz típusú transzformátorokAnyag

Mivel a tiszta energia nem luxus, hanem a megbízható ipari működés feltétele.

Ez teszi az SBK-t kedvelt választássá a modern telepítésekhez:

1. Elektromos leválasztás

Az SBK elválasztja a berendezést a hálózattól, blokkolva:

Túlfeszültségek és tranziensek

Harmonikusok és nagyfrekvenciás zajok

Földelési hibák és szivárgási áramok

2. Alacsony veszteség és nagy hatékonyság

A 98%-os vagy magasabb hatásfok kevesebb energiapazarlást, alacsonyabb működési költségeket és alacsonyabb hűtési igényt jelent.

3. Alacsony zajszint

A működési zaj jellemzően 35 40 dB alatt van egy méteren – elég halk ahhoz, hogy lakott helyeken akusztikus kezelés nélkül telepítsék.

4. Nincs olaj, nincs szivárgás, nincs tűzveszély

A száraz típusú kialakítás kiküszöböli az olajszivárgást, az olajvizsgálatot és az olajba merülő transzformátorokkal kapcsolatos tűzveszélyt. Ez alkalmassá teszi beltéri telepítésekhez, magas épületekhez és más érzékeny helyekhez.

5. Hosszú élettartam

30 éves tervezési élettartamával és minimális karbantartási igényével az SBK kiváló, hosszú távú értéket kínál.

6. Rugalmas feszültségátalakítás

Az SBK képes átalakítani a feszültségeket úgy, hogy azok megfeleljenek gyakorlatilag bármilyen berendezési követelménynek, így ideális:

Importált berendezések nem szabványos feszültségigényekkel

Exportálja azokat a gépeket, amelyeknek külföldi hálózatokon kell működniük

Vegyes feszültségű berendezésekkel felszerelt létesítmények

7. Testreszabható

Az SBK transzformátorok specifikus bemeneti/kimeneti feszültségekkel, csatlakozási csoportokkal, leágazási elrendezésekkel, burkolatokkal és tartozékokkal építhetők – a pontos alkalmazáshoz szabva.

8. Könnyű karbantartás

Olaj nélkül nincs olajmintavétel, nincs szűrés és nincs feltöltés. Általában csak a burkolat rendszeres tisztítására van szükség.

9. Széles működési tartomány

Az SBK a környezeti hőmérsékletek (-15°C és +45°C) és a tengerszint feletti magasságok (5000 m-ig megfelelő leértékeléssel) széles tartományában működik.

A megfelelő SBK transzformátor kiválasztása

Az SBK transzformátor kiválasztása egyszerű, de néhány kulcsfontosságú részletre oda kell figyelni.

1. lépés – Határozza meg a terhelést

Adja össze az összes csatlakoztatott berendezés energiafogyasztását. Tartalmazza a jövőbeli terjeszkedést – jellemzően 20 30%-os árrés.

SBK szabványos besorolások: 1kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA, 80kVA, 100kVA és akár 3000kVA kérésre. 2. lépés – Adja meg a bemenetet és a kimenetet

Tényező	Kérdések
Bemeneti feszültség	Mi a webhely kínálata? 380V? 400V? 415V?
Kimeneti feszültség	Milyen feszültségre van szüksége a berendezésének?
Csapok	Szüksége van csap beállításra (±5%) a hálózati feszültség változásához?
Csatlakozási csoport	A DYN11 gyakori – de ellenőrizze a rendszerkövetelményeket

3. lépés – Válassza ki a szigetelési osztályt

Szigetelési osztály	Max hőmérséklet	Ajánlott
F osztály	155 °C	Általános ipari alkalmazások – a leggyakoribbak
H osztály	180 °C	Magas hőmérsékletű környezet, nagy teherbírású folyamatos terhelés

4. lépés – Válassza ki a burkolat típusát

Írja be	Leírás	Mikor válasszunk
Nyitott	Nincs burkolat, szabad tekercsek	Beépítés zárt elektromos helyiségekbe, korlátozott hozzáféréssel
Védett	Acél burkolat	Általános beltéri telepítés – standard választás
Kerekekkel	Mobil, hordozható változat	Ideiglenes telepítések, tesztbeállítások, változó elrendezésű műhelyek

5. lépés – Ellenőrizze a telepítési környezetet

Állapot	Követelmény
Magasság	≤2000m (standard), 5000m-ig leértékeléssel
Környezeti hőmérséklet	-15°C és +45°C között
Nedvesség	≤90% (nem lecsapódó)
Légkör	Nincsenek korrozív gázok, vezetőképes por vagy robbanásveszélyes anyagok
Rezgés	Nincs erős vibráció vagy ütés

6. lépés – Ellenőrizze a biztonsági előírásokat

Ellenőrizze, hogy a transzformátor megfelel-e a vonatkozó szabványoknak:

VDE0550

IEC439

JB5555

GB226

ISO9001

CE

Végső gondolatok

Az SBK háromfázisú száraz típusú transzformátor nem a legcsodálatosabb alkatrész az ipari energiarendszerben. Nem rendelkezik érintőképernyővel vagy vezeték nélküli kapcsolattal.

Egy dolgot azonban nagyon jól teljesít: tiszta, stabil, megbízható teljesítményt ad – csendesen, hatékonyan és minimális karbantartási igény mellett.

Egy olyan korban, ahol a gyártósorok egyre automatizáltabbak, a berendezések pedig egyre érzékenyebbek az áramminőségre, az SBK transzformátor a csendes alap, amely mindent működésben tart. Nem a történet hőse. Ez az a színpad, amelyen a hősök fellépnek.
