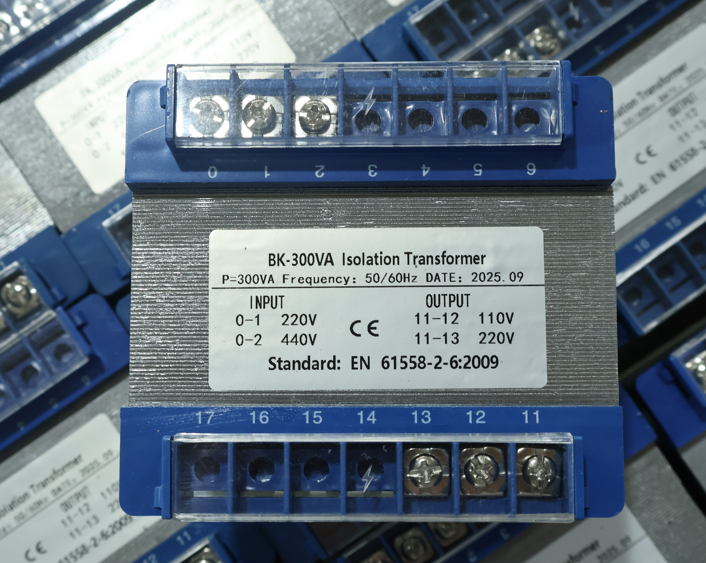

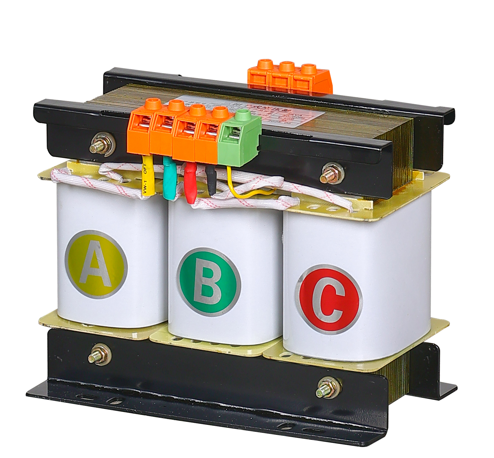

Mi az a BK vezérlőtranszformátor és miért fontos?
A BK vezérlő transzformátoregy egyfázisú száraz típusú transzformátor, amelyet arra terveztek, hogy stabil, leválasztott vezérlési teljesítményt biztosítson szerszámgépekhez, automatizálási rendszerekhez és ipari vezérlőpanelekhez. Alapvető feladata, hogy a fő tápfeszültséget – 380 V, 220 V vagy más bemeneteket – a PLC-knek, reléknek, kontaktoroknak, mágnesszelepeknek és jelzőlámpáknak ténylegesen szükséges vezérlőfeszültségre csökkentse.
Az 50 60 Hz-es frekvencia az, ami a BK sorozatot különösen értékessé teszi. Az 50 Hz-es (Európa, Ázsia, Afrika) és a 60 Hz-es gridekkel (Észak-Amerika, Dél-Amerika egyes részei) országokban módosítás nélkül használható. A világszerte exportáló berendezésgyártók számára ez szükségtelenné teszi a különböző piacokon különböző transzformátorváltozatokat.
Miért számít ez?
Mivel a vezérlőáramkörök érzékenyek. A feszültségesés, amelyet a motor megvonna, a PLC meghibásodását, a kontaktor zörögését vagy az érzékelő téves leolvasását okozhatja. A BK transzformátor leválasztja a vezérlő áramkört a fő tápbuszról, kiszűri a zajt, és dedikált, stabil feszültségellátást biztosít, amelyre a vezérlőrendszer támaszkodhat.
Röviden: egy transzformátor, bármilyen frekvencia – megbízható vezérlési teljesítmény, bárhol is van.
Hogyan aBK vezérlő transzformátorMűvek
Az elv egyértelmű és évtizedek óta bevált.
1. lépés – Bevitel
Az elsődleges tekercs a fő tápellátáshoz csatlakozik – jellemzően 220 V vagy 380 V egyfázisú váltakozó áram (modelltől függően 500 V vagy 1000 V-ig). A többcsapos primer opciók alkalmazkodnak a hálózati feszültség változásaihoz.
2. lépés – Elektromágneses indukció
A primer tekercsre kapcsolt váltakozó feszültség váltakozó mágneses teret hoz létre a vasmagban. Ez feszültséget indukál a szekunder tekercsben. A fordulatszám határozza meg a kimeneti feszültséget — N1/N2 = V1/V2.
3. lépés – Kimenet
A szekunder tekercs állítja elő a szükséges vezérlőfeszültséget – általában 110V, 127V, 220V, 36V, 24V vagy 12V. Egyes modellek több szekunder tekercseléssel rendelkeznek: egy a vezérlőáramkörökhöz és egy a helyi világításhoz, mindez egyetlen egységben.
4. lépés – Izolálás
A primer és a szekunder tekercs elektromosan különálló – nincs közvetlen kapcsolat. Ez megakadályozza, hogy a túlfeszültségek, zajok és földzárlatok elérjék a vezérlő áramkört.
Az eredmény: tiszta, stabil, izolált áramellátás a vezérlőrendszer számára.
A BK transzformátorok általános típusai és besorolásai
A BK transzformátorok széles teljesítménytartományt fednek le.
| Kapacitás tartomány | Tipikus alkalmazás |
| 25 – 100 VA | Kis relék, jelzőlámpák, alapvezérlő panelek |
| 150-500 VA | Közepes gépvezérlők, PLC-k, kontaktor bankok |
| 800-1500 VA | Nagyméretű szerszámgépek, komplex automatizálási panelek |
| 2000-5000 VA | Nagy teljesítményű vezérlők, több vezérlő áramkör |
| Funkció | Opciók |
| Frekvencia | 50Hz/60Hz kettős névleges (standard) |
| Elsődleges feszültség | 220 V, 380 V, 400 V, 415 V, 440 V, 480 V, 110 V (testreszabható) |
| Másodlagos feszültség | 220 V, 127 V, 110 V, 36 V, 24 V, 12 V, 6,3 V (testreszabható) |
| Hatékonyság | Általában ≥90% és ≥95% között |
| Szigetelési osztály | F osztályú (155°C) szabvány; H osztály elérhető |
| Szerkezet | Shell típusú (EI mag) vagy magtípus |
| Felszerelés | Függőleges rögzítés lábtartókkal |
MiértBK vezérlő transzformátorokAnyag
Mert minden gépvezérlő áramkör megérdemli a saját stabil tápellátását.
Íme, mit nyújt a BK vezérlőtranszformátor:
1. 50/60Hz globális kompatibilitás
A BK sorozatot 50 Hz-es és 60 Hz-es hálózatokhoz egyaránt tervezték. Az exportáló berendezések világszerte használhatják ugyanazt a transzformátort – nem kell különböző modelleket raktározni a különböző országokban.
2. Széles feszültségtartomány
A 110 V-tól 480 V-ig terjedő primer feszültség és a 6,3 V és 220 V közötti szekunder feszültség opciókkal a BK szinte minden vezérlőáramköri követelménynek megfelel.
3. Elektromos leválasztás
A leválasztott szekunder az érzékeny vezérlőelektronikától távol tartja a főáramkör zaját, túlfeszültségét és hibákat.
4. Több kimeneti tekercs
Egy transzformátor képes egyidejűleg vezérlőfeszültséget, világítást és jelzőjeleket szolgáltatni – leegyszerűsítve a panel huzalozását és csökkentve az alkatrészek számát.
5. Tartós konstrukció
A BK transzformátorok nagy tisztaságú réztekercsekkel és nagy áteresztőképességű hidegen hengerelt szilíciumacél magokkal készülnek a hosszú élettartam és az alacsony veszteség érdekében.
6. Kompakt és panelbarát
A lábtartókkal ellátott függőleges rögzítés szépen illeszkedik a vezérlőpanelekbe. Helytakarékos kialakítás zsúfolt szekrényekhez.
7. Folyamatos szolgálati képesség
A BK transzformátorok teljes terhelés melletti hosszú távú folyamatos üzemre lettek méretezve, nem szakaszos üzemre.
A megfelelő BK transzformátor kiválasztása
A BK transzformátor kiválasztása egyszerű, de néhány kulcsfontosságú részletre oda kell figyelni.
1. lépés – Határozza meg a terhelést
Soroljon fel minden olyan eszközt, amelyet a transzformátor táplál majd:
PLC tápegység (VA minősítés)
Relé- és kontaktortekercsek (VA-val)
Mágnesszelepek
Jelző lámpák
Helyi világítás
Érzékelők és jeladók
Adja hozzá az összes egyidejűleg működő eszköz VA értékét – nem csak az adattábla wattjait. A kontaktorok meddőteljesítményt vesznek fel, ezért ha lehetséges, használjon VA-t. 2. lépés – Mérje meg a kapacitást
| Terhelés típusa | Méretezési szabály |
| Folyamatos terhelés | VA összege × 1,2 |
| Szakaszos terhelés | VA összege × 1,5 |
| Erős behajtás (nagy kontaktorok) | VA összege × 2,0 |
Tipp: A túlméretezés biztonságosabb, mint az alulméretezés. A túl kicsi transzformátor túlmelegszik és idő előtt meghibásodik. A kissé túlméretezett transzformátor hűvösebben működik és tovább tart.
3. lépés – Adja meg a primer és szekunder feszültséget
| Bemenet | Közös kimenetek |
| 220V | 220V, 110V, 24V, 12V |
| 380V | 220V, 110V, 36V, 24V, 12V |
| 415V / 440V / 480V | 220V, 110V, 24V |
Ha több kimeneti feszültségre van szüksége (pl. 110 V vezérlés + 36 V világítás + 6,3 V jelzőfény), ellenőrizze, hogy a transzformátor rendelkezik-e a szükséges szekunder tekercsekkel.
4. lépés – Ellenőrizze a frekvencia-kompatibilitást
A szabványos BK transzformátorok 50/60 Hz-es kettős besorolásúak – nincs szükség speciális konfigurációra. Erősítse meg, ha szokatlan igénye van.
5. lépés – Ellenőrizze a környezetet
| Állapot | Követelmény |
| Magasság | ≤1000m (standard); ≤2000m kérésre |
| Környezeti hőmérséklet | -5°C és +40°C között; 24 órás átlag ≤35°C |
| Nedvesség | ≤90% 25 °C-on; ≤50% 40°C-on |
| Telepítés | Beltéri, nincs korrozív gáz vagy vezetőképes por, nincs eső vagy víz |
Végső gondolatok
A BK vezérlőtranszformátor nem a vezérlőpanel legizgalmasabb eleme. A sarokban ül, csendben végzi a dolgát, ritkán veszi észre senki – egészen addig, amíg le nem áll.
Amikor leáll, a PLC elveszti feszültségét. A kontaktorok kiesnek. A gép leáll. A termelés leáll.
Ezért fontos a megfelelő BK transzformátor kiválasztása.
Az 50/60 Hz-es kétfrekvenciás képesség azt jelenti, hogy egyetlen transzformátor-konstrukció szolgálja ki a globális berendezéseket. Függetlenül attól, hogy gépe Európába (50 Hz), az Egyesült Államokba (60 Hz), vagy bárhová a kettő között megy, a BK sorozat változtatás nélkül kezeli.
Ez egy egyszerű készülék: réz tekercsek, szilikon acél mag, természetes léghűtés. De úgy építették, hogy tartós legyen – gyakran túléli az általa vezérelt gépeket. A jó vezérlőtranszformátor nem drága. Egy rossz az.
